FR 1,27/ 20-MV 1,75

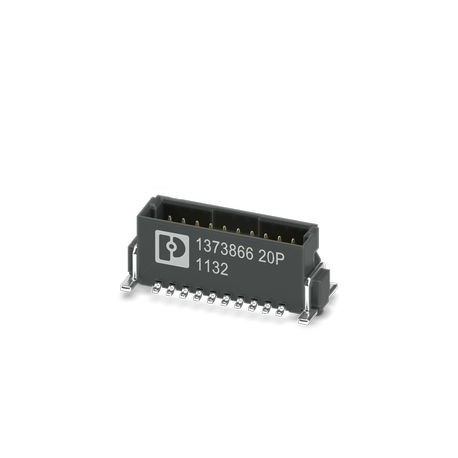

FR 1,27/ 20-MV 1,75 1373866 PHOENIX CONTACT SMD blade strip, rated current: 2.2 A, Test voltage: 840 V AC, n..
$1.98USD
5081 in magazzino
Specifiche chiave
:10.8 mm Tolerance: +1.5 mm (in combination with Item Family: FR 1.27/.. -FV 9.05)
Fare un passo:1.27 mm
Processo:Reflow soldering
Ampiezza:1.5 mm (10 Hz ... 58 Hz)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 10.8 mm Tolerance: +1.5 mm (in combination with Item Family: FR 1.27/.. -FV 9.05) | |
| Fare un passo | 1.27 mm |
| Processo | Reflow soldering |
| Ampiezza | 1.5 mm (10 Hz ... 58 Hz) |
| Livello ESD | (D) Electrostatically conductive |
| Larghezza [w] | 17.79 mm |
| frequenza | 10 - 2000 - 10 Hz |
| Altezza [h] | 7.5 mm |
| Lunghezza [l] | 7.2 mm |
| Progettazione di spilli | Linear pad geometry |
| Tipo di shock | Semi-sinusoidal |
| Osservazione | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Altezza del pelo | 8 mm Tolerance: +1.5 mm (in combination with Item Family: FR 1.27/.. -FV 6:25) |
| Cicli di spina | 500 |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 490 m/s² |
| Geometria del pad | 0.8 x 1.1 mm |
| Tipo di prodotto | SMD Knife Strip |
| Tensione di prova | 840 V AC IEC 60512-4-1:2003 |
| Larghezza della cinghia [W] | 32 mm |
| Numero di righe | 2 |
| Altezza complessiva | 6.75 mm |
| Famiglia di prodotti | FR 1,27/.. -MV 1.75 |
| Colore (alloggiamento) | Black (9005) |
| Rivestimento di contatto | 0.9 mm |
| Numero di poli | 20 |
| Istruzioni per il test | X, Y, and Z axes (pos. and neg.) |
| Materiale di contatto | Cu Alloy |
| Schema dimensionale | |
| Tipo di montaggio | SMD Welding |
| Tolleranza angolare | ± 5° on longitudinal and transverse axis |
| Diametro bobina [A] | 330 mm |
| Tipo di imballaggio | 32 mm wide strap |
| Resistenza di contatto | 10 mΩ |
| Corrente nominale IN | 2.2 A IEC 60512-5-2:2002-02 (at 20 °C 100 poles) |
| Tipo di imballaggio esterno | Transparent Bag |
| Specifiche del test | IEC 60512-5-2:2002-02 |
| Grado di inquinamento | 3 |
| Materiale isolante | LCP |
| Lunghezza dell'introduzione | 1.5 mm |
| Spostare il centro | ± 0.7 mm on longitudinal and transverse axis |
| Sezione conduttore AWG | (Converted according to IEC) |
| Resistenza di contatto R1 | 10 mΩ |
| Resistenza di contatto R2 | 15 mΩ |
| Durata dell'incidente | 11 ms |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | Selective Coating |
| Livello di sensibilità all'umidità | MSL 1 |
| Gruppo di materiali isolanti | IIIb |
| Cicli di saldatura. per riflusso | 3 |
| CTI secondo IEC 60112 | 150 |
| Temperatura ambiente (servizio) | -55 °C ... 125 °C |
| Classificazione Temperatura Tc | 260 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Misurazioni della bobina esterna [W2] | 38.4 mm |
| Area di saldatura della superficie metallica (strato superiore) | Tin (Sn) |
| Osservazione relativa all'operazione | The additional operating stress is obtained depending on the application by taking into account the leakage lines and insulation distances in air within the framework of the insulation requirements according to IEC 60664-1. |
| Resistenza di isolamento dei poli adiacenti | ≥ 5 GΩ |
| Classe di infiammabilità secondo UL 94 | V0 |
| Area di contatto della superficie metallica (strato superiore) | Gold (Au) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Valore minimo della linea di dispersione e del traferro | 0.56 mm |
| Area di contatto della superficie metallica (strato intermedio) | Nickel (Ni) |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (Ni) |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
Descrizione del prodotto
SMD knife strip, rated current: 2.2 A, test voltage: 840 VAC, number of poles: 20, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Male, mounting: SMD solder
