FLT-SEC-ZP-3C-255/12,5

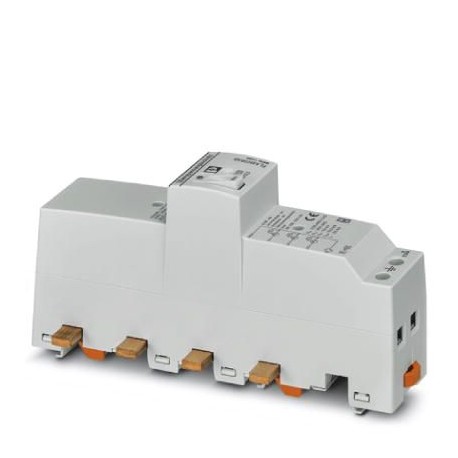

FLT-SEC-ZP-3C-255/12,5 1032204 PHOENIX CONTACT Combination type 1/2 protective device
$0.00USD
4328 in magazzino
Specifiche chiave
Codice GTIN:4055626534862
Chiave d'ordine:1032204
(Generale):442 V AC (120 min / safe failure mode)
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626534862 |
| Chiave d'ordine | 1032204 |
| (Generale) | 442 V AC (120 min / safe failure mode) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-11 2012 |
| Numero tariffario doganale | 85363090 |
| (Condizioni ambientali) | PC |
| Altitudine (Dimensioni) | ≤ 6000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | Busbar module, one-piece |
| Colore (condizioni ambientali) | light grey RAL 7035 |
| Tempo di risposta tA (Generale) | ≤ 100 ns |
| Profondità (dati commerciali chiave) | 110.7 mm |
| Larghezza (dati commerciali chiave) | 47 mm |
| Tipo EN (Condizioni ambientali) | T1 + T2 |
| Altezza (dati commerciali chiave) | 223.2 mm |
| Tensione nominale UN (Generale) | 230/400 V AC (TN-C) |
| Comportamento TOV presso UT (Generale) | 337 V AC (5 s / withstand mode) |
| Frequenza nominale fN (Generale) | 50 Hz (60 Hz) |
| Grado di protezione (Dimensioni) | IP30 (Installed) |
| Filettatura della vite (circuito di protezione) | M5 |
| Tipo di montaggio (condizioni ambientali) | Busbar 40 mm |
| Peso per pezzo (imballaggio escluso) | 644.050 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR |
| Lunghezza di spelatura (circuito di protezione) | 18 mm |
| Livello di protezione della tensione Su (Generale) | ≤ 1.5 kV |
| Metodo di connessione (circuito di protezione) | Screw terminal blocks |
| Passo orizzontale (dati commerciali chiave) | 2.6 Div. |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Coppia di serraggio (circuito di protezione) | 4.5 Nm |
| Tensione continua massima UC (Generale) | 255 V AC |
| Modalità di protezione (condizioni ambientali) | L-PEN |
| Norme/regolamenti (Dati di connessione) | IEC 61643-11 2011 |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Numero di posizioni (condizioni ambientali) | 3 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | TN-C |
| Classificazione dei test IEC (condizioni ambientali) | I + II |
| Corrente di cortocircuito nominale ISCCR (generale) | 25 kA |
| Valutazione dell'interruzione della corrente di seguito Ifi (generale) | 25 kA |
| Fusibile di backup massimo con cablaggio derivato (generale) | 250 A (gG) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Corrente di scarica nominale In(8/20) µs (Generale) | 20 kA |
| Sezione trasversale del conduttore solida (circuito di protezione) | 2.5 mm² ... 35 mm² |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | optical |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 2.5 mm² ... 35 mm² |
| Corrente di scarica impulsiva (10/350) µs, carica (generale) | 6.25 As |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Tensione di scarica del fronte d'onda a 6 kV (1,2/50) µs (Generale) | ≤ 1.5 kV |
| Corrente di scarica impulsiva (10/350) µs, valore di picco limp (generale) | 12.5 kA |
| Corrente di scarica impulsiva (10/350) µs, energia specifica (Generale) | 39 kJ/Ω |
Descrizione del prodotto
Lightning current loader, according to type 1/class I, for three-phase power supply networks, with N and PE (L1, L2, L3, PEN) laid in combination. For the equipotential connection of lightning protect
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
