FLT-SEC-T1+T2-2IT-350/25-FM

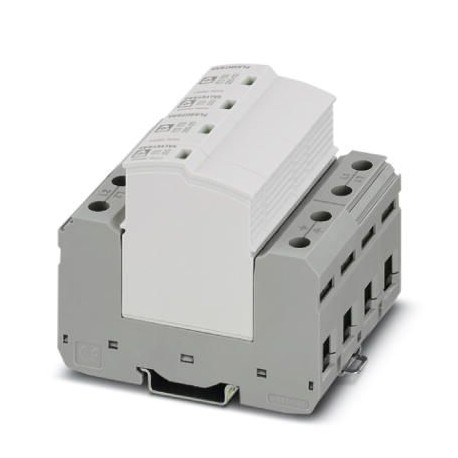

FLT-SEC-T1+T2-2IT-350/25-FM 1044388 PHOENIX CONTACT Type 1+2 protective device combination
$0.00USD
4035 in magazzino
Specifiche chiave
Codice GTIN:4055626620862
Nota:Made to Order (non-returnable)
Chiave d'ordine:1044388
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626620862 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1044388 |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-11 2012 |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | PBT-FR |
| (Circuito di protezione) | 1 A DC (30 V DC) |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | DIN rail module, two-section, divisible |
| (Descrizioni aggiuntive) | ≤ 0.9 kV (at 3 kA / L2-PE) |
| Colore (condizioni ambientali) | light gray RAL 7035 |
| Profondità (dati commerciali chiave) | 74.5 mm |
| Larghezza (dati commerciali chiave) | 71.2 mm |
| Tipo EN (Condizioni ambientali) | T1 + T2 |
| Altezza (dati commerciali chiave) | 95.2 mm |
| Shock (funzionamento) (Dimensioni) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Grado di protezione (Dimensioni) | IP20 (only when all terminal points are used) |
| Filettatura della vite (circuito di protezione) | M2 |
| Tipo di montaggio (condizioni ambientali) | DIN rail: 35 mm |
| Vibrazione (funzionamento) (Dimensioni) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Peso per pezzo (imballaggio escluso) | 633.600 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6-FR 20% GF |
| Lunghezza di spelatura (circuito di protezione) | 7 mm |
| Metodo di connessione (circuito di protezione) | Plug-in/screw connection via COMBICON |
| Passo orizzontale (dati commerciali chiave) | 4 Div. |
| Corrente di esercizio (circuito di protezione) | 10 mA AC ... 1 A AC |
| Tensione di esercizio (circuito di protezione) | 12 V AC ... 250 V AC |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Coppia di serraggio (circuito di protezione) | 0.25 Nm |
| Modalità di protezione (condizioni ambientali) | L-PE |
| Norme/regolamenti (Dati di connessione) | IEC 61643-11 2011 |
| Funzione di commutazione (circuito di protezione) | PDT contact |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Filettatura della vite (indicatore/segnalazione a distanza) | M5 |
| Tempo di risposta tA (Descrizioni aggiuntive) | ≤ 25 ns |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Sistema di alimentazione IEC (condizioni ambientali) | IT |
| Classificazione dei test IEC (condizioni ambientali) | I + II |
| Tensione nominale UN (Descrizioni aggiuntive) | 240 V AC (IT) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % |
| Lunghezza di spelatura (indicatore/segnalazione remota) | 18 mm |
| Metodo di connessione (indicatore/segnalazione remota) | Fork-type cable lug |
| Frequenza nominale fN (Descrizioni aggiuntive) | 50 Hz (60 Hz) |
| Corrente residua IPE (Descrizioni aggiuntive) | ≤ 0.5 mA |
| Coppia di serraggio (indicatore/segnalazione a distanza) | 4.5 Nm |
| Corrente di carico nominale IL (Descrizioni aggiuntive) | 125 A (< 55 °C) |
| Sezione trasversale del conduttore AWG (circuito di protezione) | 28 ... 16 |
| Sezione trasversale del conduttore solida (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Comportamento TOV a UT(L-PE) (Descrizioni aggiuntive) | 415 V AC (5 s / withstand mode) |
| Messaggio di guasto della protezione contro le sovratensioni (condizioni ambientali) | Optical, remote indicator contact |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Tensione residua Ures(LL) (Descrizioni aggiuntive) | ≤ 1.5 kV (at In/ L1-L2) |
| Sezione trasversale del conduttore flessibile (circuito di protezione) | 0.14 mm² ... 1.5 mm² |
| Tensione residua Ures(L-PE) (Descrizioni aggiuntive) | ≤ 2.8 kV (at In/ L1-PE) |
| Sezione trasversale del conduttore AWG (indicatore/segnalazione remota) | 13 ... 2 |
| Sezione trasversale del conduttore solida (indicatore/segnalazione remota) | 2.5 mm² ... 35 mm² |
| Livello di protezione della tensione Up(LL) (Descrizioni aggiuntive) | ≤ 1.5 kV (L1-L2) |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Livello di protezione della tensione Up (L-PE) (Descrizioni aggiuntive) | ≤ 2.8 kV (L1-PE) |
| Corrente di cortocircuito nominale ISCCR (Descrizioni aggiuntive) | 25 kA (264 V AC) |
| Sezione trasversale del conduttore flessibile (Indicatore/segnalazione a distanza) | 1.5 mm² ... 16 mm² |
| Fusibile di backup massimo con cablaggio derivato (Descrizioni aggiuntive) | 315 A (gG) |
| Corrente di scarica nominale In(8/20) µs (Descrizioni aggiuntive) | 25 kA |
| Valore nominale di interruzione della corrente di seguito Ifi(L-PE) (Descrizioni aggiuntive) | 25 kA (264 V AC) |
| Fusibile di backup massimo con cablaggio passante di tipo V (Descrizioni aggiuntive) | 125 A (gG) |
| Tensione massima di esercizio continuativo UC(L-PE) (Descrizioni aggiuntive) | 350 V AC |
| Corrente di scarica impulsiva (10/350) µs, carica (Descrizioni aggiuntive) | 12.5 As |
| Corrente di scarica impulsiva (10/350) µs, valore di picco limp (Descrizioni aggiuntive) | 25 kA |
| Corrente di scarica impulsiva (10/350) µs, energia specifica (Descrizioni aggiuntive) | 160 kJ/Ω |
Descrizione del prodotto
Combination of pluggable lightning and surge arresters, according to type 1+2/class I+II, for two-phase power supply networks with isolated operation (L1, L2, PE).
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
