FLK 50/EZ-DR/D37SUB/ 50/Y81P-O

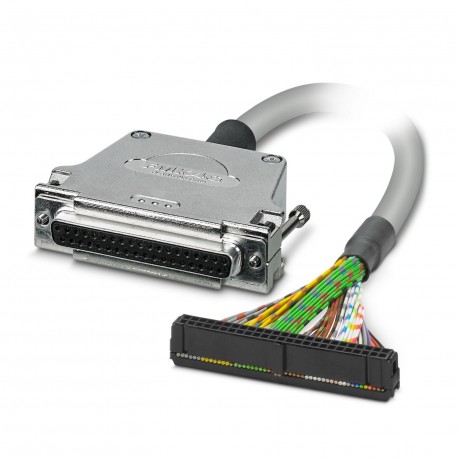

FLK 50/EZ-DR/D37SUB/ 50/Y81P-O 2302599 PHOENIX CONTACT Cable
$0.00USD
3265 in magazzino
Specifiche chiave
:-10 °C ... 70 °C (flexible installation)
rosso:D-SUB37 (1) = IDC/FLK50 (3)
blu:D-SUB37 (3) = IDC/FLK50 (7)
grigio:D-SUB37 (4) = IDC/FLK50 (9)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| rosso | D-SUB37 (1) = IDC/FLK50 (3) |
| blu | D-SUB37 (3) = IDC/FLK50 (7) |
| grigio | D-SUB37 (4) = IDC/FLK50 (9) |
| Pece | 2.77 mm |
| nero | D-SUB37 (17) = IDC/FLK50 (1) |
| marrone | D-SUB37 (18) = IDC/FLK50 (2) |
| verde | D-SUB37 (21) = IDC/FLK50 (6) |
| bianco | D-SUB37 (23) = IDC/FLK50 (10) |
| arancia | D-SUB37 (20) = IDC/FLK50 (4) |
| Viola | D-SUB37 (22) = IDC/FLK50 (8) |
| giallo | D-SUB37 (2) = IDC/FLK50 (5) |
| Altitudine | ≤ 2000 m |
| schermato | no |
| grigio-rosso | D-SUB37 (19) = IDC/FLK50 (47) |
| marrone-rosso | D-SUB37 (8) = IDC/FLK50 (21) |
| verde-rosso | D-SUB37 (11) = IDC/FLK50 (31) |
| bianco-rosso | D-SUB37 (17) = IDC/FLK50 (13) |
| Tipo di cavo | 50X0.14 [PVC] |
| marrone-blu | D-SUB37 (17) = IDC/FLK50 (25) |
| marrone-grigio | D-SUB37 (9) = IDC/FLK50 (27) |
| grigio-nero | D-SUB37 (16) = IDC/FLK50 (45) |
| grigio-marrone | D-SUB37 (35) = IDC/FLK50 (46) |
| verde-blu | D-SUB37 (12) = IDC/FLK50 (33) |
| verde-grigio | D-SUB37 (19) = IDC/FLK50 (35) |
| bianco-blu | D-SUB37 (6) = IDC/FLK50 (17) |
| bianco-grigio | D-SUB37 (7) = IDC/FLK50 (19) |
| giallo-rosso | D-SUB37 (13) = IDC/FLK50 (39) |
| marrone-nero | D-SUB37 (26) = IDC/FLK50 (20) |
| marrone-verde | D-SUB37 (37) = IDC/FLK50 (24) |
| marrone-bianco | D-SUB37 (28) = IDC/FLK50 (28) |
| grigio-arancio | D-SUB37 (37) = IDC/FLK50 (48) |
| verde-nero | D-SUB37 (10) = IDC/FLK50 (29) |
| verde-marrone | D-SUB37 (29) = IDC/FLK50 (30) |
| verde-bianco | D-SUB37 (37) = IDC/FLK50 (36) |
| bianco-nero | D-SUB37 (19) = IDC/FLK50 (11) |
| bianco-marrone | D-SUB37 (37) = IDC/FLK50 (12) |
| bianco-verde | D-SUB37 (24) = IDC/FLK50 (16) |
| giallo-blu | D-SUB37 (14) = IDC/FLK50 (41) |
| giallo-grigio | D-SUB37 (15) = IDC/FLK50 (43) |
| Lunghezza del cavo | 0.5 m |
| Senza alogeni | no |
| Tipo di prodotto | System cable |
| filettatura | UNC 4-40 |
| Stile UL AWM | 2464/1061 |
| marrone-arancione | D-SUB37 (27) = IDC/FLK50 (22) |
| marrone-viola | D-SUB37 (36) = IDC/FLK50 (26) |
| marrone-giallo | D-SUB37 (19) = IDC/FLK50 (23) |
| verde-arancione | D-SUB37 (30) = IDC/FLK50 (32) |
| verde-viola | D-SUB37 (31) = IDC/FLK50 (34) |
| bianco-arancio | D-SUB37 (18) = IDC/FLK50 (14) |
| bianco-viola | D-SUB37 (25) = IDC/FLK50 (18) |
| bianco-giallo | D-SUB37 (5) = IDC/FLK50 (15) |
| giallo-nero | D-SUB37 (36) = IDC/FLK50 (37) |
| giallo-marrone | D-SUB37 (18) = IDC/FLK50 (38) |
| giallo-bianco | D-SUB37 (34) = IDC/FLK50 (44) |
| giallo-arancio | D-SUB37 (32) = IDC/FLK50 (40) |
| giallo-viola | D-SUB37 (33) = IDC/FLK50 (42) |
| Tipo di conduttore | Round cable set |
| Linea di segnale AWG | 26 |
| Revisione dell'articolo | 05 |
| Resistenza del cavo | ≤ 145 Ω/km (20 °C) |
| Resistenza alla fiamma | IEC 60332-1-2 (raw cable) |
| Metodo di connessione | D-SUB socket strip |
| Resistenza all'olio | can withstand occasional splashes (raw cable) |
| Scheda I/O adatta | QY81P |
| Coppia di serraggio | 0.2 Nm |
| Materiale conduttore | Tin-plated Cu litz wires |
| Note sul funzionamento | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Numero di posizioni | 50 |
| Grado di protezione | IP00 |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Numero di connessioni | 1 |
| Guaina esterna, colore | gray |
| Modalità operativa nominale | 100% operating factor |
| Tensione di esercizio (CA) | ≤ 30 V AC |
| Tensione di esercizio (CC) | ≤ 60 V DC |
| Guaina esterna, materiale | Semi-rigid PVC |
| Sezione trasversale del conduttore | 50x 0.14 mm² |
| Diametro esterno del cavo | 10.30 mm ±0.4 mm |
| Corrente (per percorso, 50°C) | ≤ 1 A (Uncoiled, see derating) |
| Corrente (per percorso, 70°C) | ≤ 0.6 A (Uncoiled, see derating) |
| Cicli di inserimento/ritiro | > 200 |
| Diametro del filo incluso isolamento | 1 mm ±0.03 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 70 °C (fixed installation) |
| Linea di segnale della struttura del conduttore | 7x 0.16 mm |
| Capacità di carico dinamico (flessione) | Max. bending cycles: 5000 (at a radius of ≥ 15x outside diameter) |
| Collegamento secondo lo standard | IEC 60807-2 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Raggio di curvatura minimo, installazione fissa | 86 mm |
| Grado di protezione (luogo di installazione) | ≥ IP54 (Installation location) |
| Raggio di curvatura minimo, installazione mobile | 161 mm |
Descrizione del prodotto
Ready-made round cable; control: Mitsubishi Electric MELSEC Q (Y81P); Connection 1: Female connection D-SUB (1x 37-poles); Connection 2: Female IDC/FLK connection (1x 50-poles); Cable length: 0.5 m
