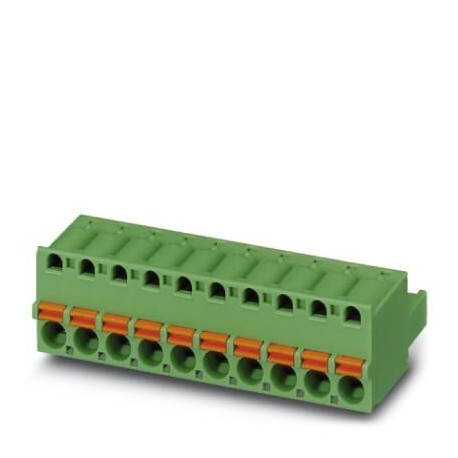

FKC 2,5/ 2-ST RDB BK BD:RD/BU
FKC 2,5/ 2-ST RDB BK BD:RD/BU 1027351 PHOENIX CONTACT PCB connector FKC 2,5/ 2-ST RDB BK BD:RD/BU 1027351
$0.00USD
4183 in magazzino
Specifiche chiave
Codice GTIN:4055626520360
Chiave d'ordine:1027351
Unità di imballaggio:1
ETIM 5.0 (eCl@ss):EC002638
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626520360 |
| Chiave d'ordine | 1027351 |
| Unità di imballaggio | 1 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Numero tariffario doganale | 85366990 |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Nota (Informazioni sulla confezione) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| eCl@ss 4.0 (Classificazioni) | 27260700 |
| eCl@ss 4.1 (Classificazioni) | 27260700 |
| eCl@ss 5.0 (Classificazioni) | 27260700 |
| eCl@ss 5.1 (Classificazioni) | 27260700 |
| eCl@ss 6.0 (Classificazioni) | 27260700 |
| eCl@ss 7.0 (Classificazioni) | 27440309 |
| eCl@ss 8.0 (Classificazioni) | 27440309 |
| eCl@ss 9.0 (Classificazioni) | 27440309 |
| Tensione nominale (Proprietà dell'articolo) | 320 V |
| Tensione nominale (proprietà dell'articolo) | 250 V |
| Corrente nominale (Proprietà dell'articolo) | 12 A |
| Specifiche (condizioni ambientali) | IEC 60664-1:2007-04 |
| Sistema plug-in (dati commerciali chiave) | CLASSIC COMBICON |
| Tipologia di contatto (Dati Commerciali Chiave) | Female connector |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Numero di livelli (dati commerciali chiave) | 1 |
| Tensione nominale (II/2) (Proprietà dell'articolo) | 630 V |
| Colore dell'alloggiamento (Dati sul materiale - contatto) | black (9005) |
| Gamma di articoli (dati commerciali chiave) | FKC 2,5/..-ST |
| Tensione nominale (III/2) (Proprietà dell'articolo) | 320 V |
| (Distanze di aria e distanze superficiali) | No hazardous substances above threshold values |
| Lunghezza di spelatura (parametri elettrici) | 10 mm |
| Numero di posizioni (dati commerciali chiave) | 2 |
| Numero di potenziali (dati commerciali chiave) | 2 |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Passo (Dati del materiale – elemento di azionamento) | 5 mm |
| Tensione di sovratensione nominale (II/2) (Proprietà dell'articolo) | 4 kV |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Materiale isolante (Dati sul materiale - alloggiamento) | PBT |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni del prodotto) | packed in cardboard |
| Breve descrizione dell'articolo (dati commerciali chiave) | Printed-circuit board connector |
| Pezzi per confezione (Dimensioni del prodotto) | 100 |
| Dimensione a (Dati del materiale – elemento di azionamento) | 5 mm |
| Larghezza [ w ] (Dati del materiale – elemento di azionamento) | 10.1 mm |
| RoHS Cina (distanze di isolamento in aria e distanze di dispersione) | Environmentally friendly use period: unlimited = EFUP-e |
| Altezza [ h ] (Dati del materiale – elemento di azionamento) | 15 mm |
| Lunghezza [ l ] (Dati del materiale – elemento di azionamento) | 25.4 mm |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| CTI secondo IEC 60112 (Dati sui materiali - alloggiamento) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Distanze di isolamento e superficiali (condizioni ambientali) | IEC 60664-1:2007-04 |
| Unità di imballaggio denominate (Dimensioni del prodotto) | Pcs. |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.2 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 24 ... 12 |
| Valore minimo della distanza di dispersione (II/2) (Condizioni ambientali) | 3.2 mm |
| Temperatura ambiente (assemblaggio) (Informazioni generali sul prodotto) | -5 °C ... 100 °C |
| Area di contatto della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Valore minimo della distanza di dispersione (III/2) (Condizioni ambientali) | 3 mm |
| Valore minimo della distanza di dispersione (III/3) (Condizioni ambientali) | 3.2 mm |
| Temperatura ambiente (funzionamento) (Informazioni generali sul prodotto) | -40 °C ... 100 °C (dependent on the derating curve) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - alloggiamento) | V0 |
| Altezza (senza perno di saldatura) (Dati materiale – elemento di azionamento) | 15 mm |
| Distanza minima - campo disomogeneo (II/2) (Condizioni ambientali) | 3 mm |
| Distanza minima - campo disomogeneo (III/2) (Condizioni ambientali) | 3 mm |
| Distanza minima - campo disomogeneo (III/3) (Condizioni ambientali) | 3 mm |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni generali sul prodotto) | -40 °C ... 70 °C |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 2.5 mm² |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 2.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica (Parametri elettrici) | 0.5 mm² ... 1.5 mm² |
Descrizione del prodotto
PCB connector, nominal current: 12 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 2, pitch: 5 mm, color: black, contact surface: Tin
