Disponibile Prodotto più richiesto
EV-T1L2CC-DC60A-6,0M6ASBK01

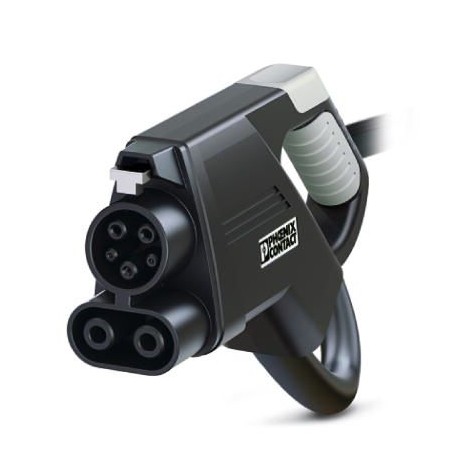

EV-T1L2CC-DC60A-6,0M6ASBK01 1627346 PHOENIX CONTACT DC charging cable
$0.00USD
3023 in magazzino
Specifiche chiave
Codice GTIN:4055626310510
Chiave d'ordine:1627346
(Materiale):FFSO7.E343212
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626310510 |
| Chiave d'ordine | 1627346 |
| (Materiale) | FFSO7.E343212 |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85444290 |
| (Condizioni ambientali) | 150 Ω (Lever not actuated) |
| (Definizione del prodotto) | 6 m |
| (Dati commerciali chiave) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| (Sensori di temperatura) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo di sensore (cavo) | Pt 1000 |
| Materiale dell'alloggiamento (design) | Plastic |
| Intervallo di temperatura (cavo) | -50 °C ... 130 °C |
| Struttura del cavo (materiale) | 3 x 6 AWG + 3 x 2 x 18 AWG |
| Altitudine massima (Dimensioni) | 5000 m (above sea level) |
| Nota (dati commerciali chiave) | NOTE: Cable management may be required. |
| Valutazione di infiammabilità (progettazione) | V0 |
| Temperatura di spegnimento (cavo) | 90 °C equivalent to a Pt 1000 value of 1346.5 Ω |
| Tipo di conduttore (materiale) | straight |
| Etichetta (Proprietà meccaniche) | 14.1 mm x 44.8 mm (customer logo on request) |
| Area di manipolazione del materiale (Design) | Soft plastic |
| Faccia di accoppiamento del materiale (progettazione) | Plastic |
| Norme/regolamenti (Cavo) | DIN EN 60751 |
| Cina RoHS (Sensori di temperatura) | Environmentally Friendly Use Period = 10; |
| Materiale della leva di azionamento (design) | Metal |
| Grado di protezione (Dimensioni) | 3R (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Guaina esterna, colore (Materiale) | black |
| Raggio minimo di curvatura (Materiale) | 405 mm (15 x diameter) |
| Guaina esterna, materiale (Materiale) | TPE |
| Diametro esterno del cavo (materiale) | 27 mm ±0.4 mm |
| Tipologia di prodotto (dati commerciali chiave) | DC charging cable with vehicle connector, open cable end |
| Modalità di ricarica (dati commerciali chiave) | Mode 4 |
| Linea di progettazione (Proprietà meccaniche) | Standard |
| Corrente misurata consigliata (cavo) | 1 mA (1 V at 0°C) |
| Codifica del resistore (condizioni ambientali) | 480 Ω (Lever actuated) |
| Peso per pezzo (imballaggio escluso) | 7,012.000 g |
| Lunghezza del conduttore (definizione del prodotto) | 6 m |
| Colore dell'alloggiamento (proprietà meccaniche) | black |
| Superficie del materiale dei contatti (Progettazione) | Ag |
| Lunghezza di spogliatura (definizione del prodotto) | 130 mm ±20 mm |
| Coefficiente di temperatura (TCR) (Cavo) | 3850 ppm/K |
| Standard di ricarica (dati commerciali chiave) | CCS type 1 |
| Forza di inserimento (proprietà elettriche) | < 75 N |
| Norme/regolamenti di cablaggio (materiale) | UL 62 |
| Forza di ritiro (proprietà elettriche) | < 75 N |
| Area maniglia colorata (Proprietà meccaniche) | gray |
| Colore della faccia di accoppiamento (proprietà meccaniche) | black |
| Stabilità a lungo termine (max. R0-Drift) (Cavo) | 0.06 % (After 1000 hours at 130°C) |
| Potenza di carica massima (condizioni ambientali) | 36 kW |
| Norme/regolamenti (dati commerciali chiave) | SAE J1772 |
| Monitoraggio della temperatura (condizioni ambientali) | 2x Pt 1000 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -30 °C ... 50 °C |
| Cappuccio protettivo colorato (Proprietà meccaniche) | black |
| Profondità del connettore del veicolo (definizione del prodotto) | 260.00 mm |
| Larghezza del connettore del veicolo (definizione del prodotto) | 67.90 mm |
| Numero di contatti di potenza (condizioni ambientali) | 3 (PE, DC+, DC-) |
| Altezza del connettore del veicolo (definizione del prodotto) | 140.80 mm |
| Numero di contatti di segnale (condizioni ambientali) | 2 (CP, CS) |
| Colore dell'elemento di azionamento (proprietà meccaniche) | gray |
| Tipo di trasmissione del segnale (condizioni ambientali) | Pulse width modulation with modulated Powerline communication according to ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sul metodo di collegamento (condizioni ambientali) | Crimp connection, cannot be disconnected |
| Cicli di inserimento/estrazione (proprietà elettriche) | > 10000 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Corrente nominale dei contatti di potenza (condizioni ambientali) | 60 A |
| Tensione nominale per i contatti di potenza (condizioni ambientali) | 600 V DC |
| Corrente nominale per contatti di segnale (condizioni ambientali) | 2 A |
| Tensione nominale per i contatti di segnale (condizioni ambientali) | 30 V AC |
| Tolleranza sul sensore con la corrente misurata consigliata (cavo) | ±1K |
