EV-GBG4C-DC80A-5,5M16ESBK01

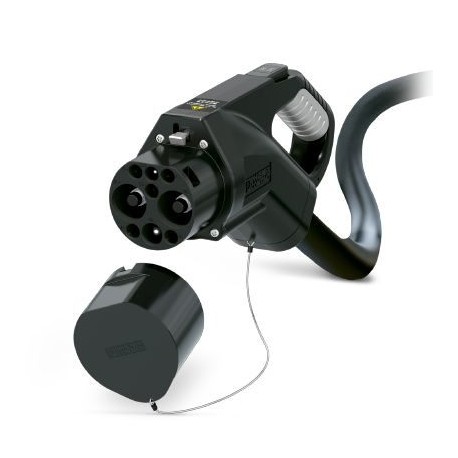

EV-GBG4C-DC80A-5,5M16ESBK01 1073615 PHOENIX CONTACT DC charging cable
$0.00USD
4832 in magazzino
Specifiche chiave
Codice GTIN:4055626769288
Nota:Made to Order (non-returnable)
Chiave d'ordine:1073615
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626769288 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1073615 |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | IP54 (Protective cap) |
| Paese di origine | CN (China) |
| Tipo di prodotto (Nota) | DC charging cable with Vehicle Connector, open cable end, with protective cap |
| Modalità di ricarica (Nota) | Mode 4 |
| Numero tariffario doganale | 85444290 |
| Tipo di bloccaggio (cavo) | Locking option for actuating lever with actuators integrated in the Vehicle Connector |
| (Sensori di temperatura) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tensione di bloccaggio (cavo) | 12 V |
| Classe di cablaggio (materiale) | Class 5/6 |
| Standard di ricarica (Nota) | GB/T |
| Tipo di sensore (Bloccaggio) | Pt 1000 |
| Materiale dell'alloggiamento (design) | Plastic |
| Struttura del cavo (materiale) | 3 x 16 mm² + 2 x 4 mm² + (2 × 0.75 mm²) P + 10 x 0.75 mm² |
| Altitudine massima (Dimensioni) | 5000 m (above sea level) |
| Intervallo di temperatura (blocco) | -50 °C ... 130 °C |
| Valutazione di infiammabilità (progettazione) | V0 |
| Norme/regolamenti (Nota) | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Tipo di conduttore (materiale) | straight |
| Etichetta (Proprietà meccaniche) | 14.1 mm x 44.8 mm (customer logo on request) |
| Area di manipolazione del materiale (Design) | Soft plastic |
| Faccia di accoppiamento del materiale (progettazione) | Plastic |
| Temperatura di spegnimento (Blocco) | 90 °C equivalent to a Pt 1000 value of 1346.5 Ω |
| Norme/regolamenti (Bloccaggio) | DIN EN 60751 |
| Cina RoHS (Sensori di temperatura) | Environmentally Friendly Use Period = 10; |
| Cappuccio protettivo del materiale (Design) | Plastic |
| Certificazioni di cablaggio (Materiale) | CQC1105-2015 |
| Materiale della leva di azionamento (design) | Metal |
| Grado di protezione (Dimensioni) | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Guaina esterna, colore (Materiale) | black |
| Raggio minimo di curvatura (Materiale) | 135 mm (5 x diameter) |
| Guaina esterna, materiale (Materiale) | TPU |
| Diametro esterno del cavo (materiale) | 27 mm ±0.4 mm |
| Linea di progettazione (Proprietà meccaniche) | Standard |
| Codifica del resistore (condizioni ambientali) | 1000 Ω (between PE and CC1 / PE and CC2) |
| Peso per pezzo (imballaggio escluso) | 11,820.000 g |
| Lunghezza del conduttore (definizione del prodotto) | 5.5 m |
| Colore dell'alloggiamento (proprietà meccaniche) | black |
| Superficie del materiale dei contatti (Progettazione) | Ag |
| Lunghezza di spogliatura (definizione del prodotto) | 150 mm ±20 mm |
| Corrente misurata consigliata (Bloccaggio) | 1 mA (1 V at 0°C) |
| Forza di inserimento (proprietà elettriche) | < 100 N |
| Coefficiente di temperatura (TCR) (Bloccaggio) | 3850 ppm/K |
| Restrizione commerciale (dati commerciali chiave) | The products are offered exclusively for export outside the EU and the European Economic Area. |
| Norme/regolamenti di cablaggio (materiale) | GB/T 33594-2017 |
| Forza di ritiro (proprietà elettriche) | < 100 N |
| Area maniglia colorata (Proprietà meccaniche) | gray |
| Colore della faccia di accoppiamento (proprietà meccaniche) | black |
| Varianti del cliente (proprietà meccaniche) | On request |
| Potenza di carica massima (condizioni ambientali) | 80 kW |
| Monitoraggio della temperatura (condizioni ambientali) | 2x Pt 1000 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -30 °C ... 50 °C |
| Cappuccio protettivo colorato (Proprietà meccaniche) | black |
| Profondità del connettore del veicolo (definizione del prodotto) | 279.40 mm |
| Larghezza del connettore del veicolo (definizione del prodotto) | 77.00 mm |
| Stabilità a lungo termine (max. R0-Drift) (Bloccaggio) | 0.06 % (After 1000 hours at 130°C) |
| Numero di contatti di potenza (condizioni ambientali) | 3 (PE, DC+, DC-) |
| Altezza del connettore del veicolo (definizione del prodotto) | 137.80 mm |
| Numero di contatti di segnale (condizioni ambientali) | 6 (S+, S-, A+, A-, CC1, CC2) |
| Colore dell'elemento di azionamento (proprietà meccaniche) | black |
| Tipo di trasmissione del segnale (condizioni ambientali) | according to GB/T 27930-2015 |
| Nota sul metodo di collegamento (condizioni ambientali) | Crimp connection, cannot be disconnected |
| Cicli di inserimento/estrazione (proprietà elettriche) | > 10000 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Corrente nominale dei contatti di potenza (condizioni ambientali) | 80 A |
| Tensione nominale per i contatti di potenza (condizioni ambientali) | 1000 V DC |
| Tolleranza sul sensore con la corrente misurata consigliata (Bloccaggio) | ±1K |
Descrizione del prodotto
CHARX connect, DC charging cable with vehicle charging connector and open cable end, Black-gray housing color, with cap, with temperature sensors, For direct current (DC) charging of electric vehicles
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
