Disponibile Prodotto più richiesto
EMG 22-REL/KSR-G 24/TRN12

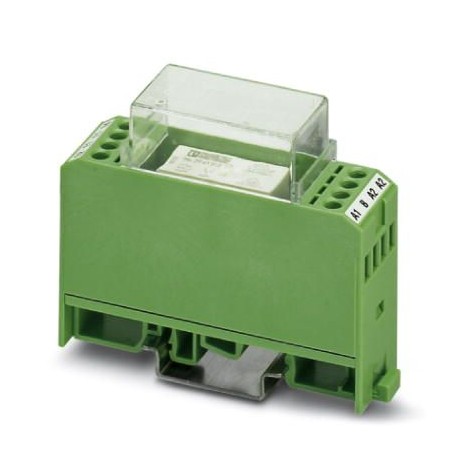

EMG 22-REL/KSR-G 24/TRN12 2952363 PHOENIX CONTACT Hybrid relay
$0.00USD
3220 in magazzino
Specifiche chiave
Codice GTIN:4017918084462
Chiave d'ordine:2952363
(Lato bobina):1250 VA (for 250 V AC)
Pagina del catalogo:Page 454 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918084462 |
| Chiave d'ordine | 2952363 |
| (Lato bobina) | 1250 VA (for 250 V AC) |
| Pagina del catalogo | Page 454 (C-5-2017) |
| Profondità (Nota) | 62.5 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 22.5 mm |
| Altezza (Nota) | 75 mm |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85364190 |
| (Condizioni ambientali) | Free-wheeling diode Damping diode |
| Filettatura (generale) | M3 |
| Tipo di contatto (lato bobina) | Single contact, 1-PDT |
| Nome della connessione (Generale) | Coil side |
| Lunghezza di spogliatura (generale) | 8 mm |
| Metodo di connessione (generale) | Screw connection |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Materiale di contatto (lato bobina) | AgNi |
| Modalità operativa (lato contatto) | 100% operating factor |
| (Lato di uscita dei dati di connessione) | EN 50178 |
| Peso netto (SAP) (lato contatto) | 64.12 g |
| Posizione di montaggio (lato contatto) | any |
| Corrente di spunto massima (lato bobina) | 8 A |
| Tipo di contatto dell'interruttore (lato bobina) | Single contact |
| Peso per pezzo (imballaggio escluso) | 64.120 g |
| Sezione trasversale del conduttore AWG (generale) | 24 ... 12 |
| Tensione di commutazione massima (lato bobina) | 250 V AC/DC |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Durata meccanica (lato contatto) | approx. 5x 107cycles |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Sezione trasversale del conduttore solido (generale) | 0.2 mm² ... 4 mm² |
| Limitazione della corrente continua (lato bobina) | 5 A |
| Circuito di protezione (condizioni ambientali) | Reverse polarity protection Polarity protection diode |
| Isolamento (lato uscita dati di collegamento) | Basic insulation |
| Filettatura della vite (lato di ingresso dei dati di collegamento) | M3 |
| Tempo di rilascio tipico (condizioni ambientali) | 10 ms |
| Sezione trasversale del conduttore flessibile (Generale) | 0.2 mm² ... 2.5 mm² |
| Tempo di risposta tipico (condizioni ambientali) | 9 ms |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 50 °C |
| Nome della connessione (lato di input dei dati di connessione) | Contact side |
| Corrente di controllo massima (condizioni ambientali) | 1 mA |
| Tensione di controllo massima (condizioni ambientali) | 13.2 V DC |
| Corrente di controllo minima (condizioni ambientali) | 0.5 mA |
| Tensione di controllo minima (condizioni ambientali) | 5 V DC |
| Tensione di controllo nominale (condizioni ambientali) | 12 V DC |
| Tensione nominale di ingresso UN (condizioni ambientali) | 24 V DC |
| Lunghezza di spelatura (lato di ingresso dei dati di connessione) | 8 mm |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Metodo di connessione (lato input dati di connessione) | Screw connection |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 21 mA |
| Grado di inquinamento (lato uscita dati di connessione) | 2 |
| Potenza di interruzione (carico ohmico) max. (lato bobina) | 120 W (at 24 V DC) |
| Categoria di sovratensione (dati di collegamento lato uscita) | III |
| Norme/regolamenti (lato uscita dati di connessione) | IEC 60664 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Contatto relè/avvolgimento relè di prova della tensione (lato contatto) | 4 kV AC (50 Hz, 1 min.) |
| Sezione trasversale del conduttore AWG (lato ingresso dati di connessione) | 24 ... 12 |
| Sezione trasversale del conduttore solida (lato di ingresso dei dati di connessione) | 0.2 mm² ... 4 mm² |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.9 ... 1.1 |
| Dissipazione di potenza per condizioni nominali (condizioni ambientali) | 0.5 W |
| Sezione trasversale del conduttore flessibile (lato ingresso dati di collegamento) | 0.2 mm² ... 2.5 mm² |
Descrizione del prodotto
Relay module, with mini-switching relay, with integrated NPN transistor activation, for low control currents, contact (AgNi): Medium to large powers, 1 switched contact, nominal control voltage 12 V D
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
