EMD-FL-PF-400

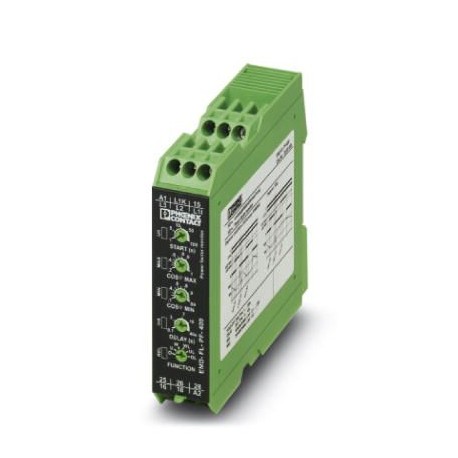

EMD-FL-PF-400 2885809 PHOENIX CONTACT Monitoring relay
$0.00USD
3583 in magazzino
Specifiche chiave
Codice GTIN:4046356100779
Chiave d'ordine:2885809
Pagina del catalogo:Page 270 (C-5-2017)
Profondità (Nota):113 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356100779 |
| Chiave d'ordine | 2885809 |
| Pagina del catalogo | Page 270 (C-5-2017) |
| Profondità (Nota) | 113 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 22.5 mm |
| (Dimensioni) | -25 °C ... 40 °C (corresponds to UL 508) |
| (Dati di input) | 1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing) |
| Altezza (Nota) | 90 mm |
| (Lato contatto) | 24 V DC ... 240 V DC (-20 % ... +25 %) |
| Paese di origine | AT (Austria) |
| Colore (Alimentazione) | green |
| Numero tariffario doganale | 85364900 |
| (Condizioni ambientali) | 40 V AC ... 415 V AC (3(N) ~, 3-phase load) |
| Fusibile di uscita (dati di input) | 5 A (fast-blow) |
| Tipo di contatto (dati di input) | 2 floating PDT contacts |
| Conformità (Alimentazione) | CE-compliant |
| Lunghezza di spogliatura (generale) | 8 mm |
| Metodo di connessione (generale) | Screw connection |
| Coppia di serraggio (generale) | 1 Nm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Conformità (dati di connessione) | CE-compliant |
| Funzione (condizioni ambientali) | Underload, overload, Window |
| Modalità di funzionamento (Alimentazione) | 100% operating factor |
| UL, USA/Canada (Alimentazione) | UL/C-UL listed UL 508 |
| Posizione di montaggio (Alimentazione) | any |
| Emissione acustica (dati di connessione) | EN 61000-6-4 |
| Immunità al rumore (dati di connessione) | EN 61000-6-2 |
| UL, USA/Canada (Dati di connessione) | UL/C-UL listed UL 508 |
| Tempo di recupero (condizioni ambientali) | 500 ms |
| Precisione di base (condizioni ambientali) | ± 5 % (At cos φ = 0.8) |
| Categoria di sovratensione (Alimentazione) | III, basic insulation (as per EN 50178) |
| Intervallo di tensione di alimentazione (lato contatto) | 24 V AC ... 240 V AC -15 % ... +10 % |
| Istruzioni di montaggio (Alimentazione) | on standard DIN rail NS 35 in accordance with EN 60715 |
| Precisione di ripetizione (condizioni ambientali) | ± 1.8 % |
| Peso per pezzo (imballaggio escluso) | 168.400 g |
| Sezione trasversale del conduttore AWG (generale) | 20 ... 14 |
| Precisione di impostazione (condizioni ambientali) | ≤ 5 % (At cos φ = 0.8) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Tensione di commutazione massima (dati di input) | 250 V AC (in acc. with IEC 60664-1) |
| Durata meccanica (alimentazione) | approx. 2x 107cycles |
| Capacità di sovraccarico (condizioni ambientali) | 12 A permanent |
| Sezione trasversale del conduttore solido (generale) | 0.5 mm² ... 2.5 mm² |
| Direttiva Bassa Tensione (Dati di collegamento) | Conformance with LV directive 2006/95/EC |
| Tensione di isolamento nominale (Alimentazione) | 300 V (acc. to EN 50178) |
| Intervallo di corrente di ingresso (condizioni ambientali) | 0.5 A ... 10 A (Connection terminal blocks: L1i and L1k) |
| Intervallo di tensione di ingresso (condizioni ambientali) | 40 V AC ... 415 V AC (1(N) ~, single-phase load) |
| Sezione trasversale del conduttore flessibile (Generale) | 0.25 mm² ... 2.5 mm² |
| Materiale isolante dell'alloggiamento (Alimentazione) | Polyamide PA, self-extinguishing |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 55 °C |
| Compatibilità elettromagnetica (Alimentazione) | Conformance with EMC Directive 2004/108/EC |
| Tensione nominale di ingresso UN (condizioni ambientali) | 3 N ~ 415/240 V |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore flessibile max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.25 mm² |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC Directive 2004/108/EC |
| Potenza di interruzione (carico ohmico) max. (dati di input) | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -25 °C ... 70 °C |
| Coefficiente di temperatura massimo (condizioni ambientali) | ≤ 0.1 %/K |
| Intervallo di impostazione per il ritardo di risposta (condizioni ambientali) | 0.1 s ... 40 s |
| Intervallo di impostazione per il ritardo di avvio (condizioni ambientali) | 1 s ... 100 s |
Descrizione del prodotto
Supervisory relay for load monitoring (cos φ = 0.1 ... 1) In 1 and 3 phase networks, low load, overload, Window, error memory, long range power supply, 2 switched contacts
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
