Disponibile Prodotto più richiesto

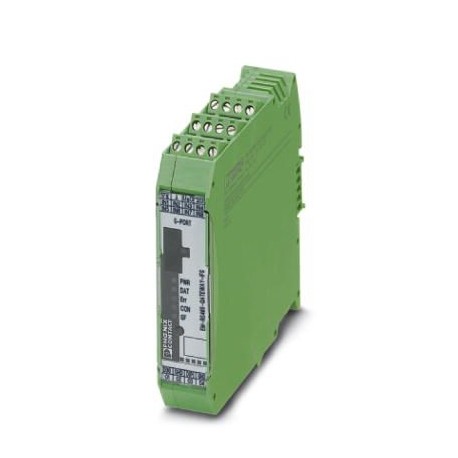

EM-RS485-GATEWAY-IFS
EM-RS485-GATEWAY-IFS 2901527 PHOENIX CONTACT Data interface
$0.00USD
4003 in magazzino
Specifiche chiave
Codice GTIN:4046356607117
Nota:Made to Order (non-returnable)
(Nota):Surge protection
Chiave d'ordine:2901527
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356607117 |
| Nota | Made to Order (non-returnable) |
| (Nota) | Surge protection |
| Chiave d'ordine | 2901527 |
| Pagina del catalogo | Page 16 (C-5-2017) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85389091 |
| Interfaccia 1 (Generale) | Interface-System |
| Interfaccia 2 (Generale) | RS-485 |
| Numero (fornitura del dispositivo) | 8 |
| Numero (ingressi digitali) | 4 |
| Circuito di protezione (Nota) | Reverse polarity protection |
| Profondità (condizioni ambientali) | 114.5 mm |
| Larghezza (condizioni ambientali) | 22.5 mm |
| Metodo di connessione (generale) | MSTB plug entry |
| Altezza (condizioni ambientali) | 99 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Designazione (ingressi digitali) | Switching outputs |
| Filettatura (uscite digitali) | M3 |
| Grado di inquinamento (Dimensioni) | 2 |
| Nome della connessione (uscite digitali) | Supply |
| Categoria di sovratensione (Dimensioni) | III |
| Tensione residua (ingressi digitali) | 1 V |
| Circuito di protezione (alimentazione del dispositivo) | Reverse polarity protection |
| Norme/regolamenti (Dimensioni) | EN 50178 |
| Lunghezza di spelatura (uscite digitali) | 8 mm |
| Metodo di connessione (uscite digitali) | Screw connection |
| Nome della connessione (interfaccia di servizio) | INTERFACE system |
| Circuito di protezione (ingressi digitali) | Parallel protection against polarity reversal, pay attention to the fuse |
| Velocità di trasmissione seriale (generale) | 9.6 k ... 115 kbaud |
| Peso per pezzo (imballaggio escluso) | 199.400 g |
| Metodo di connessione (interfaccia di servizio) | DIN rail bus connectors |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Colore (Connessione dati BUS) | green |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Corrente di alimentazione di controllo nominale IS (Nota) | 85 mA (plus load current of the outputs) |
| Corrente di commutazione massima (ingressi digitali) | 500 mA |
| Numero di posizioni (interfaccia di servizio) | 5 |
| Nome della connessione (Fornitura dati di connessione) | Programming connection |
| Numero di connessioni (interfaccia di servizio) | 1 |
| Metodo di connessione (Fornitura dati di connessione) | S-PORT (socket) |
| Tensione di commutazione massima (ingressi digitali) | 23 V DC (UB- Uresid.of the output) |
| Corrente di attuazione nominale IC (alimentazione del dispositivo) | 3 mA |
| Tensione di attuazione nominale UC (alimentazione del dispositivo) | 24 V DC ±20 % |
| Nota sul circuito di protezione (ingressi digitali) | Fusing with max. 8 A F-fuse |
| Numero di posizioni (Fornitura dati di connessione) | 12 |
| Sezione trasversale del conduttore AWG (uscite digitali) | 12 ... 24 |
| Limitazione dell'utilizzo (dati commerciali chiave) | 1 |
| Tipo di montaggio (dati di collegamento collegamento BUS) | DIN rail mounting |
| Numero di connessioni (Fornitura dati di connessione) | 1 |
| Tensione di alimentazione nominale del circuito di controllo US (Nota) | 24 V DC -20 % ... +25 % |
| Sezione trasversale del conduttore solido (uscite digitali) | 0.2 mm² ... 2 mm² |
| Modalità operativa (connessione dati BUS) | 100% operating factor |
| Materiale dell'alloggiamento (dati di collegamento collegamento BUS) | Polyamide PA non-reinforced |
| Temperatura ambiente (funzionamento) (interfaccia seriale) | -25 °C ... 50 °C |
| Sezione trasversale del conduttore flessibile (Uscite digitali) | 0.2 mm² ... 2.5 mm² |
| Nome della connessione (Sistema INTERFACCIA dati di connessione) | RS-485 |
| Posizione di montaggio (dati di collegamento collegamento BUS) | any |
| Metodo di connessione (sistema INTERFACCIA dati di connessione) | Screw connection |
| Grado di inquinamento (dati di collegamento collegamento BUS) | 2 |
| Grado di protezione (connessione dati BUS) | IP20 |
| Categoria di sovratensione (dati di collegamento collegamento BUS) | III |
| Istruzioni di montaggio (Dati di collegamento Collegamento BUS) | In rows with zero spacing |
| Numero di posizioni (sistema INTERFACCIA dati di connessione) | 5 |
| Norme/regolamenti (Collegamento dati BUS) | EN 50178 |
| Numero di connessioni (sistema INTERFACCIA dati di connessione) | 1 |
| Temperatura ambiente (stoccaggio/trasporto) (interfaccia seriale) | -35 °C ... 80 °C |
Descrizione del prodotto
Link gateway for the connection of up to 32 INTERFACE system participants via Modbus/RS-485 to a higher-order control system. The INTERFACE system participants are connected via rail bus connectors to
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
