ELR H51-IESSC-24DC500AC-2

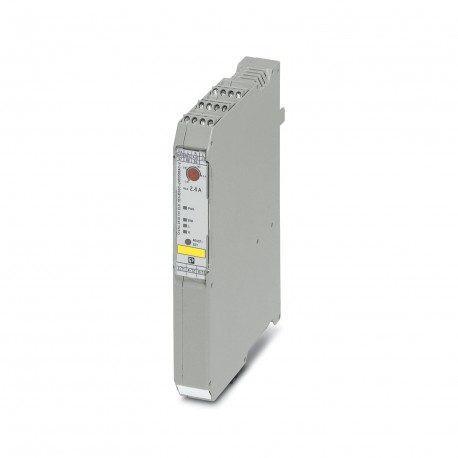

ELR H51-IESSC-24DC500AC-2 2902744 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4991 in magazzino
Specifiche chiave
:Reverse polarity protection; Parallel polarity protection diode
FLA:2.4 A (500 V AC)
Nota:Confirmation: floating change-over contact, signal contact
SCCR:100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault)))
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Reverse polarity protection; Parallel polarity protection diode | |
| FLA | 2.4 A (500 V AC) |
| Nota | Confirmation: floating change-over contact, signal contact |
| SCCR | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Profondità | 114.5 mm |
| Larghezza | 22.5 mm |
| Altezza | 160 mm |
| Altitudine | ≤ 2000 m |
| Nome di input | Control input right/left |
| Certificato | PTB 12 ATEX 3004 |
| Tempo di raffreddamento | 20 min. (for auto reset) |
| Tipo di prodotto | Hybrid motor starters |
| filettatura | M3 |
| Nota di montaggio | alignable, for spacing see derating |
| Codice categoria | NLDX / NRNT |
| Tipo di montaggio | Bus bar mounting |
| Identificazione | II (2) G [Ex e] [Ex d] [Ex px] |
| Modalità operativa | 100% operating factor |
| Famiglia di prodotti | CONTACTRON |
| Visualizzazione dello stato | LED (yellow) |
| corrente di dispersione | 0 mA |
| Frequenza di rete | 50/60 Hz |
| Livello di commutazione | < 5 V DC (For EMERGENCY STOP) |
| Revisione dell'articolo | 08 |
| Indicazione di errore | Red LED |
| Numero di fasi | 3 |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Screw connection |
| Tipo di coordinamento | 2 |
| Posizione di montaggio | vertical (horizontal DIN rail, motor output below) |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Installazione di gruppo | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| Gamma di corrente di carico | 180 mA ... 2.4 A (see to derating) |
| Tipo di avviamento del motore | Reversing starter |
| Circuito di protezione | Surge protection |
| Grado di inquinamento | 2 |
| Tensione di sovratensione nominale | 6 kV |
| Frequenza di commutazione | ≤ 2 Hz (Load-dependent) |
| Soglia di commutazione | 9.6 V (“0” signal) |
| Grado di protezione | IP20 |
| Categoria di sovratensione | III |
| Norme/regolamenti | IEC 60947-1 |
| Tempo di spegnimento tipico | < 30 ms |
| Tipo di commutazione del contatto | 1 changeover contact |
| Gamma di tensione di esercizio | 42 V AC ... 550 V AC |
| Tensione di isolamento nominale | 500 V |
| Intervallo di tensione di attivazione | 19.2 V DC ... 30 V DC |
| Massima dissipazione di potenza | 5.5 W |
| Dissipazione di potenza minima | 0.88 W |
| Visualizzazione della tensione di esercizio | Green LED |
| Corrente di attuazione nominale IC | 5 mA |
| Tensione di attuazione nominale UC | 24 V DC |
| Tensione nominale di esercizio Ue | 500 V AC |
| Sezione trasversale del conduttore AWG | 24 ... 14 |
| Intervallo di tensione di alimentazione del controllo | 19.2 V DC ... 30 V DC |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 2.5 mm² |
| Temperatura ambiente (funzionamento) | -25 °C ... 70 °C (observe derating) |
| Corrente di alimentazione di controllo nominale IS | 40 mA |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Grado di infiammabilità secondo UL 94 | V0 (Housing) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Tensione di alimentazione nominale del circuito di controllo US | 24 V DC |
| Dissipazione di potenza massima per condizioni nominali | 4.4 W |
| Caratteristica di attivazione secondo IEC 60947-4-2 | Class 10A |
| Capacità di commutazione secondo IEC 60947-5-1 | 3 A (230 V, AC15) |
| Caratteristiche di isolamento tra l'ingresso di controllo e la tensione di alimentazione di controllo al circuito ausiliario | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Caratteristiche di isolamento tra l'ingresso di controllo e la tensione di alimentazione di controllo e il circuito ausiliario al circuito principale | Safe isolation (IEC 60947-1) at operating voltage ≤ 300 V AC |
Descrizione del prodotto
Short-circuit resistant hybrid start controller for reversing 3~AC motors up to 550V AC, with 24V DC input, 2.4A output current, emergency stop function, and adjustable overload disconnect. Usable onl
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
