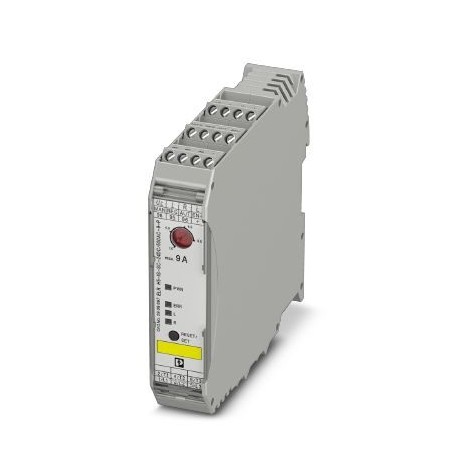

ELR H5-IS-SC-24DC/500AC-9-P
ELR H5-IS-SC- 24DC/500AC-9-P 2908697 PHOENIX CONTACT Hybrid motor starter as an alternative to a conventiona..
$0.00USD
3793 in magazzino
Specifiche chiave
Codice GTIN:4055626323114
Chiave d'ordine:2908697
(Generale):5 lbf-in. ... 7 lbf-in.
(dati UL):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626323114 |
| Chiave d'ordine | 2908697 |
| (Generale) | 5 lbf-in. ... 7 lbf-in. |
| (dati UL) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Disegni) | |
| Pagina del catalogo | Page 27 (C-5-2019) |
| Unità di imballaggio | 1 pc |
| (Dati di input) | 7 A (AC-53a) |
| (Fornitura del dispositivo) | 19.2 V (“1” signal) |
| Profondità (Disegni) | 114 mm |
| Coppia (generale) | 0.5 Nm ... 0.6 Nm |
| Larghezza (Disegni) | 22.5 mm |
| Paese di origine | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC001037 |
| ETIM 3.0 (eCl@ss) | EC001037 |
| ETIM 4.0 (eCl@ss) | EC001037 |
| ETIM 5.0 (eCl@ss) | EC001037 |
| ETIM 6.0 (eCl@ss) | EC001037 |
| ETIM 7.0 (eCl@ss) | EC001037 |
| Altezza (Disegni) | 107 mm |
| (Dati di connessione) | 5 lbf-in. ... 7 lbf-in. |
| UNSPSC 13.2 (ETIM) | 25173902 |
| UNSPSC 18.0 (ETIM) | 25173902 |
| UNSPSC 19.0 (ETIM) | 25173902 |
| UNSPSC 20.0 (ETIM) | 25173902 |
| UNSPSC 21.0 (ETIM) | 25173902 |
| (Dati di connessione 2) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| RoHS Cina (dati UL) | Environmentally Friendly Use Period = 50 |
| Numero tariffario doganale | 85371098 |
| Nota (fornitura del dispositivo) | The enable input is compatible with signals with blanking (semiconductor output signals with test pulse with max. 3 ms duration),unblanking pulses of max. 4 ms are tolerated without adversely affecting the safety function. |
| REACh SVHC (dati UL) | Lead 7439-92-1 |
| (Condizioni ambientali) | Reverse polarity protection |
| Filettatura (generale) | M3 |
| (Conformità/approvazioni) | 5 hp (277 V AC / 480 V AC) |
| Nome output (dati input) | AC output |
| Coppia (dati di connessione) | 0.5 Nm ... 0.6 Nm |
| Nome della connessione (Generale) | Control circuits |
| Tempo di raffreddamento (dati di input) | 20 min. (for auto reset) |
| Nome di input (fornitura del dispositivo) | Control input: right/left and enable input |
| Lunghezza di spogliatura (generale) | 8 mm |
| Metodo di connessione (generale) | Screw connection |
| FLA (Conformità/approvazioni) | 7.6 A (480 V AC) |
| (Norme e regolamenti) | NRNT.E172140 |
| Corrente di dispersione (dati di input) | 0 mA |
| Frequenza di rete (dati di input) | 50/60 Hz |
| SCCR (Conformità/approvazioni) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| eCl@ss 4.0 (Classificazioni) | 27021100 |
| eCl@ss 4.1 (Classificazioni) | 27021100 |
| eCl@ss 5.0 (Classificazioni) | 27024000 |
| eCl@ss 5.1 (Classificazioni) | 27024000 |
| eCl@ss 6.0 (Classificazioni) | 27024000 |
| eCl@ss 7.0 (Classificazioni) | 27024002 |
| eCl@ss 8.0 (Classificazioni) | 27024002 |
| eCl@ss 9.0 (Classificazioni) | 27370905 |
| (Caratteristiche di isolamento) | IEC 61508 |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Isolamento (Dati di collegamento 2) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Nota (Caricamento dati in uscita) | Confirmation: floating change-over contact, signal contact |
| Filettatura della vite (dati di collegamento) | M3 |
| Designazione (Dati di connessione 2) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| Indicazione (scatto per eccesso di velocità) | Red LED |
| Intervallo di corrente di carico (dati di input) | 1.5 A ... 9 A |
| Livello di commutazione (alimentazione del dispositivo) | < 5 V DC (For EMERGENCY STOP) |
| Nome della connessione (Dati di connessione) | Load circuit |
| Grado di protezione (Dimensioni) | IP20 |
| Tipo di montaggio (intervento per eccesso di velocità) | DIN rail mounting |
| Lunghezza di spelatura (dati di connessione) | 8 mm |
| Tipo di protezione (alimentazione del dispositivo) | Reverse polarity protection |
| Metodo di connessione (Dati di connessione) | Screw connection |
| Modalità di funzionamento (intervento per eccesso di velocità) | 100% operating factor |
| Visualizzazione dello stato (scatto per eccesso di velocità) | Yellow LED |
| Soglia di commutazione (alimentazione del dispositivo) | 9.6 V (“0” signal) |
| Intervallo di tensione operativa (dati di input) | 42 V AC ... 550 V AC |
| Peso per pezzo (imballaggio escluso) | 340.000 g |
| Codice di categoria (Conformità/approvazioni) | NLDX / NRNT |
| Sezione trasversale del conduttore AWG (generale) | 24 ... 14 |
| Nome output (Caricamento dati output) | Acknowledge output |
| Tempo di spegnimento tipico (alimentazione del dispositivo) | < 30 ms |
| Tipo di contatto (uscita dati di carico) | 1 PDT |
| Posizione di montaggio (intervento per eccesso di velocità) | vertical (horizontal DIN rail, motor output below) |
| Certificato (Norme e Regolamenti) | NLDX.E228652 |
| Sezione trasversale del conduttore solido (generale) | 0.2 mm² ... 2.5 mm² |
| Grado di inquinamento (Dati di collegamento 2) | 2 |
| Designazione (Norme e Regolamenti) | Category (ISO 13849) |
| Corrente nominale di esercizio Ie (dati di ingresso) | 9 A (AC-51) |
| Tensione nominale di esercizio Ue (dati di ingresso) | 500 V AC |
| Tensione di sovratensione nominale (dati di collegamento 2) | 6 kV |
| Tipo di protezione (condizioni ambientali) | Surge protection |
| Designazione (Caratteristiche di isolamento) | Standards/regulations |
| Categoria di sovratensione (Dati di collegamento 2) | III |
| Tempo di risposta (risposta dati in uscita) | < 0.5 s |
| Frequenza di commutazione (scatto per sovravelocità) | ≤ 2 Hz (Load-dependent) |
| Intervallo di tensione di attivazione (alimentazione del dispositivo) | 19.2 V DC ... 30 V DC |
| Istruzioni di montaggio (Dispositivo di sgancio per eccesso di velocità) | alignable, for spacing see derating |
| Sezione trasversale del conduttore flessibile (Generale) | 0.2 mm² ... 2.5 mm² |
| Installazione di gruppo (Conformità/approvazioni) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Valori di potenza (conformità/approvazioni) | 2 hp (120 V AC / 208 V AC) |
| Identificazione (Norme e Regolamenti) | ≤ 3 |
| Corrente di attuazione nominale IC (alimentazione del dispositivo) | 7 mA |
| Tensione di attuazione nominale UC (alimentazione del dispositivo) | 24 V DC |
| Testo aggiuntivo (Norme e regolamenti) | Safe shutdown |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 70 °C (observe derating) |
| Soglia di funzionamento (risposta dati di output) | > 60 A |
| Tensione nominale di isolamento (Dati di collegamento 2) | 550 V |
| Sezione trasversale del conduttore AWG (dati di connessione) | 24 ... 14 |
| Massima dissipazione di potenza (scatto per sovravelocità) | 7 W |
| Dissipazione di potenza minima (scatto per sovravelocità) | 0.88 W |
| Visualizzazione della tensione di esercizio (scatto per sovravelocità) | Green LED |
| Sezione trasversale del conduttore solido (dati di connessione) | 0.2 mm² ... 2.5 mm² |
| Intervallo di tensione di alimentazione del controllo (condizioni ambientali) | 19.2 V DC ... 30 V DC |
| Sezione trasversale del conduttore flessibile (dati di collegamento) | 0.2 mm² ... 2.5 mm² |
| Norme/regolamenti (Caratteristiche di isolamento) | EN 60947-1 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Corrente di alimentazione di controllo nominale IS (condizioni ambientali) | 60 mA |
| Temperatura ambiente (funzionamento) (Conformità/approvazioni) | -25 °C ... 55 °C |
| Tensione di alimentazione nominale del circuito di controllo US (condizioni ambientali) | 24 V DC |
| Caratteristica di trigger secondo IEC 60947-4-2 (dati di input) | Class 10 (≤ 3 A) |
| Capacità di commutazione secondo IEC 60947-5-1 (uscita dati di carico uscita) | 2 A (24 V, DC13) |
Descrizione del prodotto
Hybrid motor starter as an alternative to the classic inverter protection circuit. Reverses motors from 3~ AC up to 9 A, incl. motor protection and emergency stop up to SIL 3 / PL e. Possibility of gr
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
