ELR H3-I-SC/500AC-06-IFS

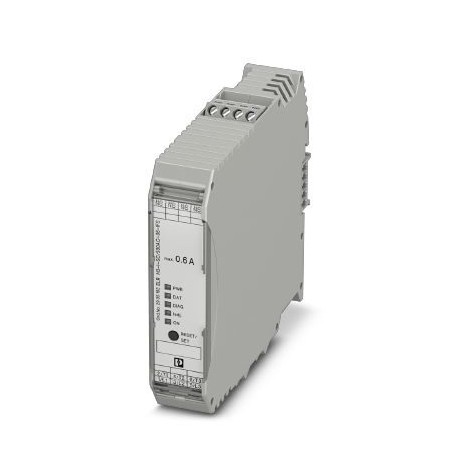

ELR H3-I-SC/500AC-06-IFS 2905162 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4405 in magazzino
Specifiche chiave
Codice GTIN:4046356920292
Nota:Made to Order (non-returnable)
Chiave d'ordine:2905162
(dati UL):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356920292 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2905162 |
| (dati UL) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Pagina del catalogo | Page 27 (C-5-2017) |
| Unità di imballaggio | 1 pc |
| (Fornitura del dispositivo) | 0.6 A (AC-53a) |
| Coppia (generale) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Paese di origine | DE (Germany) |
| (Dati di connessione 2) | 30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) |
| Numero tariffario doganale | 85371098 |
| Isolamento (dati UL) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| (Condizioni ambientali) | Reverse polarity protection |
| Designazione (dati UL) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| Filettatura (generale) | M3 |
| FLA (Dati di connessione 2) | 0.6 A (480 V AC) |
| SCCR (Dati di connessione 2) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| (Approvazioni/conformità) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nome della connessione (Generale) | Control circuits |
| Lunghezza di spogliatura (generale) | 8 mm |
| Coppia (dati di collegamento 1) | 0.5 Nm ... 0.6 Nm (5-7 lbs-in) |
| Metodo di connessione (generale) | Screw connection |
| Profondità (dati commerciali chiave) | 113.7 mm |
| Nome dell'output (alimentazione del dispositivo) | AC output |
| Larghezza (dati commerciali chiave) | 22.5 mm |
| (Norme e regolamenti) | NRNT.E172140 |
| Tempo di raffreddamento (alimentazione del dispositivo) | 20 min. (for auto reset) |
| Altezza (dati commerciali chiave) | 106.6 mm |
| (Caratteristiche di isolamento) | EN 60947-4-2 |
| Grado di inquinamento (dati UL) | 2 |
| Tensione di sovratensione nominale (dati UL) | 6 kV |
| Categoria di sovratensione (dati UL) | III |
| Indicazione (scatto per eccesso di velocità) | Red LED |
| Corrente di dispersione (alimentazione del dispositivo) | 0 mA |
| Frequenza di rete (alimentazione del dispositivo) | 50/60 Hz |
| Filettatura della vite (dati di collegamento 1) | M3 |
| Codice categoria (Dati di connessione 2) | NLDX / NRNT |
| Grado di protezione (Dimensioni) | IP20 |
| Intervallo di corrente di carico (alimentazione del dispositivo) | 75 mA ... 600 mA (see to derating) |
| Tipo di montaggio (intervento per eccesso di velocità) | DIN rail mounting |
| Tensione di isolamento nominale (dati UL) | 550 V |
| Tipo di protezione (alimentazione del dispositivo) | Surge protection |
| RoHS Cina (Approvazioni/conformità) | Environmentally Friendly Use Period = 50 |
| Nome della connessione (Dati di connessione 1) | Load circuit |
| Modalità di funzionamento (intervento per eccesso di velocità) | 100% operating factor |
| Visualizzazione dello stato (scatto per eccesso di velocità) | Yellow LED |
| Lunghezza di spelatura (dati di connessione 1) | 8 mm |
| Peso per pezzo (imballaggio escluso) | 282.700 g |
| Sezione trasversale del conduttore AWG (generale) | 24 ... 14 |
| Metodo di connessione (Dati di connessione 1) | Screw connection |
| Installazione di gruppo (Dati di connessione 2) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Posizione di montaggio (intervento per eccesso di velocità) | vertical (horizontal DIN rail, motor output below) |
| Sezione trasversale del conduttore solido (generale) | 0.2 mm² ... 2.5 mm² |
| Intervallo di tensione di esercizio (alimentazione del dispositivo) | 42 V AC ... 550 V AC |
| Tempo di risposta (carico dati in uscita) | < 0.5 s |
| Tipo di protezione (condizioni ambientali) | Surge protection |
| Designazione (Caratteristiche di isolamento) | Standards/regulations |
| Frequenza di commutazione (scatto per sovravelocità) | ≤ 2 Hz (Load-dependent) |
| Istruzioni di montaggio (Dispositivo di sgancio per eccesso di velocità) | alignable, for spacing see derating |
| Sezione trasversale del conduttore flessibile (Generale) | 0.2 mm² ... 2.5 mm² |
| Corrente nominale di funzionamento Ie (alimentazione del dispositivo) | 0.6 A (AC-51) |
| Tensione nominale di esercizio Ue (alimentazione del dispositivo) | 500 V AC |
| Certificato UL (Norme e Regolamenti) | NLDX.E228652 |
| Soglia di funzionamento (Caricamento dati in uscita) | > 10 A |
| Temperatura ambiente (funzionamento) (Dimensioni) | -5 °C ... 60 °C (observe derating) |
| Massima dissipazione di potenza (scatto per sovravelocità) | 2.5 W |
| Dissipazione di potenza minima (scatto per sovravelocità) | 0.88 W |
| Visualizzazione della tensione di esercizio (scatto per sovravelocità) | Green LED |
| Sezione trasversale del conduttore AWG (dati di collegamento 1) | 24 ... 14 |
| Sezione trasversale del conduttore solida (Dati di collegamento 1) | 0.2 mm² ... 2.5 mm² |
| Intervallo di tensione di alimentazione del controllo (condizioni ambientali) | 19.2 V DC ... 30 V DC |
| Norme/regolamenti (Caratteristiche di isolamento) | IEC 60947-1 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile (Dati di collegamento 1) | 0.2 mm² ... 2.5 mm² |
| Corrente di alimentazione di controllo nominale IS (condizioni ambientali) | 60 mA |
| Tensione di alimentazione nominale del circuito di controllo US (condizioni ambientali) | 24 V DC |
| Caratteristica di attivazione secondo IEC 60947-4-2 (alimentazione del dispositivo) | Class 10 |
Descrizione del prodotto
Networkable hybrid start controller for starting 3~ AC motors up to 500 V AC, output current: 0.6 A, adjustable overload disconnect and screw connection, bus connector for attached rail.
