Disponibile Prodotto più richiesto
ELR 3- 24DC/500AC- 9

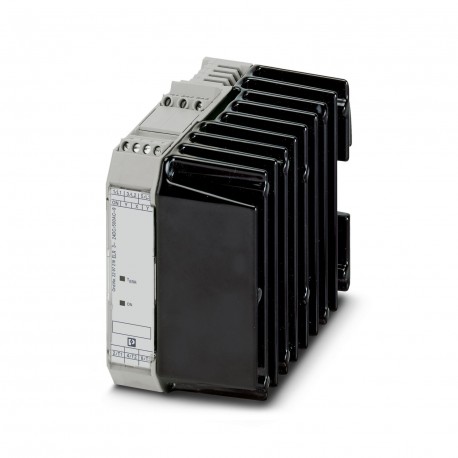

ELR 3- 24DC/500AC- 9 2297219 PHOENIX CONTACT Solid-state contactor
$0.00USD
3970 in magazzino
Specifiche chiave
():2 A (at 500 V, AC Resistance Air Heating)
Codice GTIN:4046356175579
FLA ():2 A (at 500 V, AC Resistance)
SCCR ():5 kA (20 A RK5 (standard fault) fuse)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| () | 2 A (at 500 V, AC Resistance Air Heating) |
| Codice GTIN | 4046356175579 |
| FLA () | 2 A (at 500 V, AC Resistance) |
| SCCR () | 5 kA (20 A RK5 (standard fault) fuse) |
| Chiave d'ordine | 2297219 |
| (dati UL) | EN 60947 |
| Pagina del catalogo | Page 43 (C-5-2017) |
| Unità di imballaggio | 1 pc |
| Indicazione () | Red LED |
| Nome di input () | Control input right/left |
| Paese di origine | DE (Germany) |
| Visualizzazione dello stato () | Yellow LED |
| Numero tariffario doganale | 85364900 |
| Designazione (dati UL) | Standards/regulations |
| Circuito di protezione () | Reverse polarity protection Suppressor diode |
| Filettatura (generale) | M3 |
| Soglia di commutazione () | 9.6 V (“0” signal) |
| Nome output (dati input) | AC output |
| Nome della connessione (Generale) | Load circuit |
| Lunghezza di spogliatura (generale) | 8 mm |
| Corrente di picco (dati di input) | 300 A (t = 10 ms) |
| Metodo di connessione (generale) | Screw connection |
| Profondità (dati commerciali chiave) | 114.5 mm |
| Intervallo di tensione di attivazione () | 19.2 V DC ... 30 V DC |
| Larghezza (dati commerciali chiave) | 67.5 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altezza (dati commerciali chiave) | 99 mm |
| Corrente di dispersione (dati di input) | 6 mA |
| Corrente di attuazione nominale IC () | 8.3 mA |
| Tensione di attuazione nominale UC () | 24 V DC |
| Tensione residua (dati di input) | < 1.5 V |
| Intervallo di corrente di carico (dati di input) | 100 mA ... 9 A (see to derating) |
| Norme/regolamenti (dati UL) | DIN EN 50178 |
| Tipo di protezione (dati di input) | RCV circuit |
| Intervallo di tensione operativa (dati di input) | 48 V AC ... 575 V AC |
| Peso per pezzo (imballaggio escluso) | 694.000 g |
| Sezione trasversale del conduttore AWG (generale) | 24 ... 14 |
| Campo di tensione con riferimento a UC () | 0.8 ... 1.25 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Sezione trasversale del conduttore solido (generale) | 0.2 mm² ... 2.5 mm² |
| Tensione nominale di esercizio Ue (dati di ingresso) | 500 V AC |
| Modalità operativa (Caricamento dati in uscita) | 100% operating factor |
| Sezione trasversale del conduttore flessibile (Generale) | 0.2 mm² ... 2.5 mm² |
| Grado di protezione (dati commerciali chiave) | IP20 |
| Posizione di montaggio (uscita dati di carico) | Vertical (horizontal DIN rail) |
| Corrente nominale di funzionamento a AC-51 (dati di ingresso) | 9 A |
| Frequenza di commutazione (uscita dati di carico) | ≤ 10 Hz |
| Corrente nominale di funzionamento a AC-53a (dati di ingresso) | 9 A |
| Istruzioni di montaggio (Caricamento dati in uscita) | Can be aligned with spacing = 20 mm |
| Tensione di prova in ingresso/uscita (Carico dati in uscita) | 5 kVrms |
| Temperatura ambiente (funzionamento) (dati commerciali chiave) | -25 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) (dati commerciali chiave) | -25 °C ... 70 °C |
Descrizione del prodotto
Three-phase semiconductor contactor with 24 V DC input, 9 A output current, zero voltage switch, optionally with thermal fuse
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
