EC-E 6A DC24V

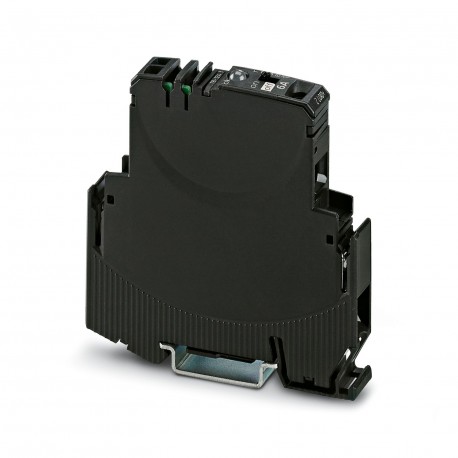

EC-E 6A DC24V 0903046 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
4186 in magazzino
Specifiche chiave
:18 V DC ... 32 V DC
Fusibile:electronic
Nota:No. 14
Tipo:DIN rail module, one-piece
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 18 V DC ... 32 V DC | |
| Fusibile | electronic |
| Nota | No. 14 |
| Tipo | DIN rail module, one-piece |
| Colore | black (RAL 9005) |
| Profondità | 80 mm |
| Larghezza | 12.5 mm |
| Altezza | 83 mm |
| Generale | When mounted in rows without convection cooling, the nominal device current should only be led to a maximum of 80% due to the thermal effect during continuous operation (100% operating factor).Special precautionary measures must be taken in systems or machines, to prevent components from restarting (e.g., use of a safety PLC).Parallel connection of multiple circuit breakers is not permitted. |
| Voltaggio | < 3 V DC (Low state) |
| Tipo di fusibile | Automatic device |
| Spegnere | typ. 1.8 x IN |
| Tipo di prodotto | Device circuit breakers |
| Lunghezza dell'impulso | min. 10 ms |
| filettatura | M4 |
| caduta di tensione | 130 mV (at IN) |
| Test di umidità | 96 h, 95 % RH, 40 °C |
| Tensione di ingresso | max. 32 V DC |
| Tipo di montaggio | DIN rail: 35 mm |
| Corrente di uscita | max. 0.2 A (Short-circuit-proof) |
| Tensione di uscita | 24 V DC |
| Famiglia di prodotti | EC-E |
| Nome della connessione | Auxiliary contact |
| Altezza NS 35/15 | 90.5 mm |
| Numero di canali | 1 |
| Ritardo di accensione | typ. 0.5 s |
| Metodo di sgancio | E (electronic) |
| Revisione dell'articolo | 02 |
| Altezza NS 35/7,5 | 83 mm |
| Lunghezza di spogliatura | 10 mm |
| Metodo di connessione | Screw connection |
| Sezione trasversale AWG | 26 ... 6 (converted acc. to IEC) |
| Tensione di esercizio | 24 V DC |
| Coppia di serraggio | ... 1.2 Nm |
| Corrente nominale IN | 6 A |
| Funzione di commutazione | Reset input |
| Consumo attuale | typ. 2.6 mA (at 24 V DC) |
| Grado di inquinamento | 2 |
| Rigidità dielettrica | max. 32 V DC (Load circuit) |
| Numero di posizioni | 1 |
| Tensione di sovratensione nominale | 0.5 kV |
| Grado di protezione | IP20 (Housing) |
| Carico capacitivo massimo | 20000 µF |
| Fusibile di backup richiesto | not required, integrated failsafe element |
| Sezione trasversale nominale | 16.00 mm² |
| Capacità di commutazione ICN | Active current limitation |
| Standard/specifiche | UL 508 |
| Limitazione di corrente attiva | active |
| MTBF (IEC 61709, SN 29500) | 7430000 h (at 25 °C with 80 % load) |
| Sezione trasversale del conduttore AWG | 20 ... 6 |
| Sezione trasversale del conduttore rigida | 0.5 mm² ... 16 mm² |
| Temperatura ambiente (funzionamento) | 0 °C ... 50 °C (non-condensing) |
| Intervallo di corrente a circuito chiuso I0 | typ. 25 mA ±5 mA (When switched on) |
| Sezione trasversale del conduttore flessibile | 0.5 mm² ... 16 mm² |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Sezione trasversale del conduttore, flessibile [AWG] | 20 ... 6 (converted acc. to IEC) |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.5 mm² ... 4 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.5 mm² ... 4 mm² |
| 2 conduttori con la stessa sezione trasversale AWG rigidi | 20 ... 12 (converted acc. to IEC) |
| 2 conduttori con la stessa sezione trasversale AWG flessibile | 20 ... 12 (converted acc. to IEC) |
| Sezione trasversale del conduttore flessibile (puntale con manicotto in plastica) | 0.5 mm² ... 10 mm² |
| Sezione trasversale del conduttore flessibile (puntale senza manicotto in plastica) | 0.5 mm² ... 10 mm² |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.5 mm² ... 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.5 mm² ... 10 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.5 mm² ... 2.5 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 6 mm² |
Descrizione del prodotto
Electronic protection switch, 1 reset input, rated current: 6 A
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
