DMC 1,5/ 2-G1-3,5 P35

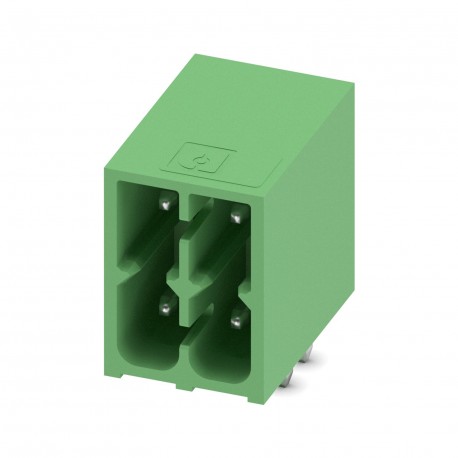

DMC 1,5/ 2-G1-3,5 P35 1053808 PHOENIX CONTACT Housing base for printed circuit board, nominal current: 8 A, ..
$0.00USD
3818 in magazzino
Specifiche chiave
Fare un passo:3.5 mm
nota:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Risultato:Test passed
Ampiezza:0.35 mm (10 Hz ... 60.1 Hz)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Fare un passo | 3.5 mm |
| nota | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Confezione | Packed in carton |
| Larghezza [w] | 7.8 mm |
| Altezza [h] | 14.3 mm |
| Lunghezza [l] | 11.6 mm |
| Disposizione dei pin | Linear Pinning |
| Dimensioni del gambo | 0.8 x 0.8 mm |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Colore (caso) | Green (6021) |
| Linea di prodotti | COMBICON Connectors S |
| Tipo di prodotto | Basic socket for printed circuit boards |
| Diametro del foro | 1.2 mm |
| Tipo di montaggio | Wave Soldering |
| Recensione dell'articolo | 00 |
| Numero di righe | 2 |
| Famiglia di prodotti | DMC 1.5/.. -G1 |
| Distanza del gambo | 2.50 mm |
| Finitura superficiale | Galvanic tin plating |
| Numero di poli | 2 |
| Istruzioni per il test | X, Y, and Z axis |
| Materiale di contatto | Cu Alloy |
| Tensione CA fissa | 1.39 kV |
| Resistività di massa | 3 mΩ |
| Numero di cicli | 25 |
| Corrente nominale IN | 8 A |
| Tensione nominale UN | 160 V |
| Cicli di manovra | 25 |
| Specifiche del test | DIN EN 60512-1-1:2003-01 |
| Disegno quotato | |
| Altezza di installazione | 10.8 mm |
| Materiale isolante | PBT |
| Resistività di massa R1 | 3 mΩ |
| Resistività di massa R2 | 3.5 mΩ |
| Numero di potenziali | 4 |
| Numero di connessioni | 4 |
| Dimensionamento della tensione (II/2) | 250 V |
| Lunghezza del gambo di saldatura [P] | 3.5 mm |
| Numero di poli testati | 20 |
| Dimensionamento della tensione (III/2) | 160 V |
| Dimensionamento della tensione (III/3) | 160 V |
| Durata della prova per asse | 2.5 h |
| Stress dovuto alla corrosione | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| Gruppo di materiali isolanti | IIIa |
| CTI secondo IEC 60112 | 225 |
| Tensione impulsiva nominale (II/2) | 2.5 kV |
| Valore minimo di dispersione (II/2) | 2.5 mm |
| Tensione impulsiva nominale (III/2) | 2.5 kV |
| Tensione impulsiva nominale (III/3) | 2.5 kV |
| Dimensionamento della tensione impulsiva (II/2) | 2.5 kV |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Valore minimo di dispersione (III/2) | 1.6 mm |
| Valore minimo di dispersione (III/3) | 2.5 mm |
| Tensione di isolamento nominale (II/2) | 250 V |
| Dimensionamento della tensione impulsiva (III/2) | 2.5 kV |
| Dimensionamento della tensione impulsiva (III/3) | 2.5 kV |
| Forza di trazione per palo ca. | 2 N |
| Temperatura ambiente (di esercizio) | -40 °C ... 100 °C (depending on derating curve) |
| Tensione di isolamento nominale (III/2) | 160 V |
| Forza di inserimento per polo ca. | 3 N |
| Tensione nominale di isolamento (III/3) | 160 V |
| Stress dovuto all'effetto del calore | 105 °C/168 h |
| Numero di perni di saldatura per potenziale | 1 |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (1.5 - 4 μm Ni) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Classe di combustibilità secondo UL 94 | V0 |
| Tensione impulsiva verticale sopra il livello del mare | 2.95 kV |
| Area di contatto della superficie metallica (strato intermedio) | Nickel (1.5 - 4 μm Ni) |
| Umidità relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Area di saldatura della superficie metallica (strato superficiale) | Tin (4 - 8 μm Sn) |
| Zona di contatto della superficie metallica (strato superficiale) | Tin (4 - 8 μm Sn) |
| Valore minimo di dispersione - campo non omogeneo (II/2) | 1.5 mm |
| Valore minimo di dispersione - campo non omogeneo (III/2) | 1.5 mm |
| Valore minimo di tolleranza - intervallo disomogeneo (III/3) | 1.5 mm |
| Campi di applicazione per portacontattiApplicazione >20 N | Test passed |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
Descrizione del prodotto
Printed circuit board base housing, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 4, num
