DEK-OE-5DC/ 48DC/100

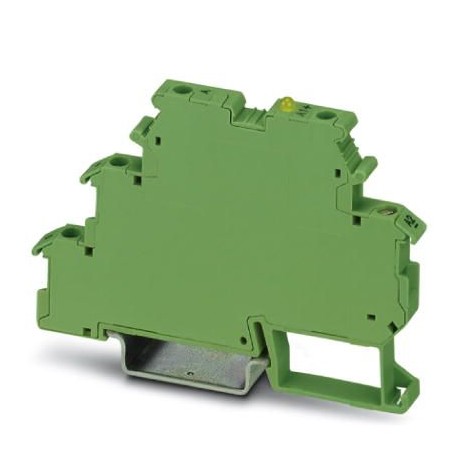

DEK-OE- 5DC/ 48DC/100 2940223 PHOENIX CONTACT Solid-state relay terminal block
$0.00USD
4573 in magazzino
Specifiche chiave
Codice GTIN:4017918079925
Chiave d'ordine:2940223
(Generale):EN 50178
Pagina del catalogo:Page 440 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918079925 |
| Chiave d'ordine | 2940223 |
| (Generale) | EN 50178 |
| Pagina del catalogo | Page 440 (C-5-2017) |
| Profondità (Nota) | 56 mm |
| Unità di imballaggio | 10 pc |
| Larghezza (Nota) | 6.2 mm |
| (Dati di input) | Damping diode |
| Altezza (Nota) | 80 mm |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85364190 |
| Isolamento (generale) | Basic insulation |
| Coppia (dati di uscita) | 0.5 Nm |
| Designazione (generale) | Standards/regulations |
| Filettatura della vite (dati di output) | M3 |
| Circuito di uscita (dati di ingresso) | 2-conductor floating, 3-conductor ground-referenced |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Resistenza di uscita (dati di ingresso) | approx. 22 kΩ (for 3-wire operation) |
| Nome della connessione (dati di output) | Input side |
| Grado di inquinamento (generale) | 2 |
| Categoria di sovratensione (generale) | III |
| Lunghezza di spogliatura (dati di output) | 8 mm |
| (Dati di connessione, lato uscita) | EN 50178 |
| Metodo di connessione (dati di output) | Screw connection |
| Norme/regolamenti (generali) | IEC 60664 |
| Tipo di protezione (dati di input) | Reverse polarity protection |
| Intervallo di tensione di uscita (dati di ingresso) | 3 V DC ... 48 V DC |
| Nota (dati di connessione, lato uscita) | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| Coppia (dati di collegamento, lato ingresso) | 0.5 Nm |
| Peso per pezzo (imballaggio escluso) | 20.600 g |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Tipo di protezione (condizioni ambientali) | Reverse polarity protection |
| Intervallo di tensione di ingresso (condizioni ambientali) | 4.5 V DC ... 5.5 V DC |
| Corrente continua limite (dati di input) | 100 mA |
| Sezione trasversale del conduttore AWG (dati di uscita) | 24 ... 14 |
| Circuito/componente di protezione (dati di input) | Polarity protection diode |
| Designazione (dati di collegamento, lato uscita) | Standards/regulations |
| Filettatura della vite (dati di collegamento, lato di ingresso) | M3 |
| Tempo di risposta tipico (condizioni ambientali) | 20 µs |
| Tempo di spegnimento tipico (condizioni ambientali) | 200 µs |
| Sezione trasversale del conduttore solido (dati di output) | 0.2 mm² ... 2.5 mm² |
| Frequenza di trasmissione (condizioni ambientali) | 300 Hz |
| Tipo di nota (dati di connessione, lato uscita) | Note on application |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 60 °C |
| Nome della connessione (dati di connessione, lato input) | Output side |
| Tensione nominale di ingresso UN (condizioni ambientali) | 5 V DC |
| Modalità operativa (dati di connessione, lato uscita) | 100% operating factor |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore flessibile (dati di uscita) | 0.2 mm² ... 2.5 mm² |
| Visualizzazione della tensione di esercizio (condizioni ambientali) | Yellow LED |
| Lunghezza di spelatura (dati di connessione, lato di ingresso) | 8 mm |
| Metodo di connessione (dati di connessione, lato input) | Screw connection |
| Posizione di montaggio (dati di collegamento, lato uscita) | any |
| Corrente di ingresso tipica a UN (condizioni ambientali) | 6.5 mA |
| Grado di inquinamento (dati di collegamento, lato uscita) | 2 |
| Categoria di sovratensione (dati di collegamento, lato uscita) | III |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -20 °C ... 70 °C |
| Istruzioni di montaggio (dati di collegamento, lato uscita) | In rows with zero spacing |
| Norme/regolamenti (dati di collegamento, lato uscita) | IEC 60664 |
| Tensione di prova in ingresso/uscita (dati di collegamento, lato uscita) | 2.5 kV AC |
| Sezione trasversale del conduttore AWG (dati di collegamento, lato ingresso) | 24 ... 14 |
| Sezione trasversale del conduttore solido (dati di collegamento, lato ingresso) | 0.2 mm² ... 2.5 mm² |
| Intervallo di tensione di ingresso in riferimento a UN (condizioni ambientali) | 0.9 ... 1.1 |
| Caduta di tensione alla corrente continua limite massima (dati di input) | ≤ 0.9 V |
| Sezione trasversale del conduttore flessibile (dati di collegamento, lato ingresso) | 0.2 mm² ... 2.5 mm² |
| Segnale di soglia di commutazione "0" in riferimento a UN (Condizioni ambientali) | ≤ 0.4 |
| Segnale di soglia di commutazione "1" in riferimento a UN (Condizioni ambientali) | ≥ 0.8 |
Descrizione del prodotto
Input solid-state relay terminal, input: 5 V DC, output: 3 - 48 V DC/ 100 mA, terminal width 6.2 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
