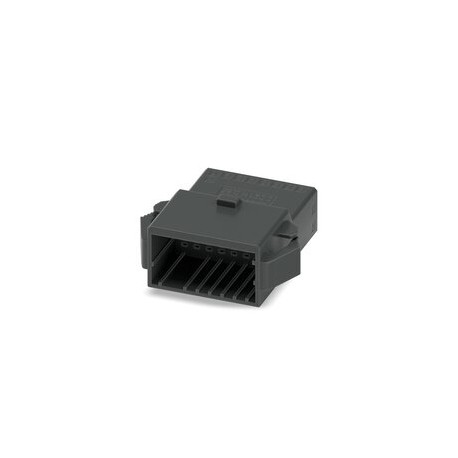

DD21H 0,85/16-PT-2,5-Y
DD21H 0,85/16-PT-2,5-Y 1378111 PHOENIX CONTACT Feed-through terminal, colour: black, nominal current: 5 A, n..
$2.10USD
4800 in magazzino
Specifiche chiave
Fare un passo:2.5 mm
Risultato:Approved Test
Ampiezza:0.35 mm (10 Hz ... 60.1 Hz)
Larghezza [w]:32.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Fare un passo | 2.5 mm |
| Risultato | Approved Test |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Larghezza [w] | 32.2 mm |
| frequenza | 10 - 150 - 10 Hz |
| Altezza [h] | 16.2 mm |
| Lunghezza [l] | 30.69 mm |
| Tipo di shock | Semi-sinusoid |
| Lunghezza della buccia | 3 mm |
| Cicli di spina | 25 |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 30g |
| Linea di prodotti | CONNEXIS Connectors XS |
| Tipo di prodotto | Terminal block |
| Sistema di bloccaggio | Lace lock |
| Numero di righe | 2 |
| Famiglia di prodotti | DD21H 0.85/.. -PT |
| stress termico | 105 °C/168 h |
| Flangia di serraggio | Lace protrusion |
| Colore (alloggiamento) | Black (9005) |
| Tipo di connessione | Crimp connection |
| Nota sul contatto | These are connectors without switching capability (COC) according to DIN EN 61984. In the event of use as prescribed, they must not be plugged in or unplugged under voltage or load. |
| Numero di poli | 16 |
| Istruzioni per il test | X, Y, and Z axes (pos. and neg.) |
| Schema dimensionale | |
| Numero di cicli | 25 |
| fatica da corrosione | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Tipo di imballaggio | Boxed Packaging |
| Resistenza di contatto | 2.6 mΩ |
| Corrente nominale IN | 5 A |
| Tensione nominale UN | 160 V |
| Specifiche del test | DIN EN 60512-15-1:2009-03 |
| Tensione CA sopportabile | 1.39 kV |
| Grado di inquinamento | 3 |
| Materiale isolante | PBT |
| Sezione conduttore AWG | 28 ... 18 |
| Resistenza di contatto R1 | 2.6 mΩ |
| Resistenza di contatto R2 | 2.6 mΩ |
| Durata dell'incidente | 11 ms |
| Forza di inserimento ca. | 2 N |
| Tensione nominale (II/2) | 200 V |
| Numero di poli testati | 20 |
| Dimensionamento della tensione (III/3) | 40 V |
| Durata del test per asse | 2.5 h |
| Gruppo di materiali isolanti | Ii |
| CTI secondo IEC 60112 | 400 ≤ CTI |
| Dimensionamento della tensione (III/2) | 160 V |
| Temperatura ambiente (servizio) | -55 °C ... 105 °C (depending on the rating curve) |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Tensione transitoria nominale (II/2) | 2.5 kV |
| Dimensionamento della tensione di isolamento (II/2) | 200 V |
| Tensione transitoria nominale (III/2) | 2.5 kV |
| Tensione transitoria nominale (III/3) | 2.5 kV |
| Dimensionamento della tensione di isolamento (III/2) | 160 V |
| Dimensionamento della tensione di isolamento (III/3) | 40 V |
| Valore minimo della linea di dispersione (II/2) | 1.5 mm |
| Tensione di shock sopportabile al livello del mare | 2.95 kV |
| Valore minimo della linea di dispersione (III/2) | 1.5 mm |
| Valore minimo della linea di dispersione (III/3) | 1.6 mm |
| Supporto del contatto utilizzatoRequisito >20 N | Approved Test |
| Resistenza di isolamento dei poli adiacenti | > 5 MΩ |
| Dimensionamento della tensione transitoria (II/2) | 2.5 kV |
| Classe di infiammabilità secondo UL 94 | V0 |
| Potenza quando si scollega tramite polo ca. | 2 N |
| Dimensionamento della tensione transitoria (III/2) | 2.5 kV |
| Dimensionamento della tensione transitoria (III/3) | 2.5 kV |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
| Resistenza alle correnti di dispersione (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 to <600 |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (II/2) | 1.5 mm |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (III/2) | 1.5 mm |
| valore minimo della distanza di isolamento in aria - campo non omogeneo (III/3) | 1.5 mm |
| Sezione del conduttore/Tipo di conduttore/Valore nominale della forza di trazione/Valore effettivo | AWG 28 / flexible / > 11 N |
