D32H 2,2/10-V-5,08-X

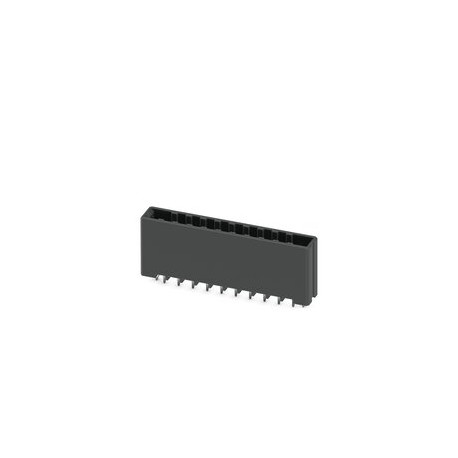

D32H 2,2/10-V-5,08-X 1376552 PHOENIX CONTACT Printed circuit board base housing, color: black, rated current..
$0.00USD
4747 in magazzino
Specifiche chiave
:2 mm
Fare un passo:5.08 mm
nota:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 2 mm | |
| Fare un passo | 5.08 mm |
| nota | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Confezione | Packed in carton |
| Larghezza [w] | 59.72 mm |
| Altezza [h] | 25.4 mm |
| Lunghezza [l] | 9.35 mm |
| Disposizione dei pin | Linear Pinning |
| Forma d'urto | Semi-sinusoidal |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 30g |
| Colore (caso) | Black (9005) |
| Numero di pali | 10 |
| Linea di prodotti | CONNEXIS Connectors M |
| Tipo di prodotto | Basic socket for printed circuit boards |
| Diametro del foro | 1.1 mm |
| Tipo di montaggio | Wave Soldering |
| Numero di righe | 1 |
| Famiglia di prodotti | D32H 2.2/.. -V |
| Durata dello shock | 11 ms |
| Finitura superficiale | Galvanic tin plating |
| Istruzioni per il test | X, Y and Z axis (pos. and neg.) |
| Materiale di contatto | Cu Alloy |
| Tensione CA fissa | 2.21 kV |
| Resistività di massa | 0.9 mΩ |
| Numero di cicli | 25 |
| Corrente nominale IN | 8 A |
| Tensione nominale UN | 320 V |
| Cicli di manovra | 25 |
| Specifiche del test | DIN EN 60512-1-1:2003-01 |
| Informazioni sui contatti | According to DIN EN 61984, these connectors have no switching power (COC). For intended use, they must not be plugged in or disconnected while they are still live or under load. |
| Grado di inquinamento | 3 |
| Disegno quotato | |
| Altezza di installazione | 21.6 mm |
| Materiale isolante | PBT |
| Resistività di massa R1 | 0.9 mΩ |
| Resistività di massa R2 | 1 mΩ |
| Dimensionamento della tensione (II/2) | 600 V |
| Lunghezza del gambo di saldatura [P] | 3.8 mm |
| Numero di poli testati | 10 |
| Dimensionamento della tensione (III/2) | 320 V |
| Dimensionamento della tensione (III/3) | 250 V |
| Durata della prova per asse | 2.5 h |
| Stress dovuto alla corrosione | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| Gruppo di materiali isolanti | II |
| CTI secondo IEC 60112 | 400 ≤ CTI |
| Tensione impulsiva nominale (II/2) | 4 kV |
| Valore minimo di dispersione (II/2) | 4.5 mm |
| Tensione impulsiva nominale (III/2) | 4 kV |
| Tensione impulsiva nominale (III/3) | 4 kV |
| Dimensionamento della tensione impulsiva (II/2) | 4 kV |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Valore minimo di dispersione (III/2) | 3 mm |
| Valore minimo di dispersione (III/3) | 3.6 mm |
| Tensione di isolamento nominale (II/2) | 600 V |
| Dimensionamento della tensione impulsiva (III/2) | 4 kV |
| Dimensionamento della tensione impulsiva (III/3) | 4 kV |
| Forza di trazione per palo ca. | 4 N |
| Temperatura ambiente (di esercizio) | -55 °C ... 105 °C (depending on the derating curve) |
| Tensione di isolamento nominale (III/2) | 320 V |
| Forza di inserimento per polo ca. | 4 N |
| Tensione nominale di isolamento (III/3) | 250 V |
| Stress dovuto all'effetto del calore | 105 °C/168 h |
| Numero di perni di saldatura per potenziale | 1 |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (1.3 - 3 μm Ni) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Classe di combustibilità secondo UL 94 | V0 |
| Tensione impulsiva verticale sopra il livello del mare | 4.8 kV |
| Area di contatto della superficie metallica (strato intermedio) | Nickel (1.3 - 3 μm Ni) |
| Umidità relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Area di saldatura della superficie metallica (strato superficiale) | Tin (3 - 5 μm Sn) |
| Zona di contatto della superficie metallica (strato superficiale) | Tin (3 - 5 μm Sn) |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Valore minimo di dispersione - campo non omogeneo (II/2) | 3 mm |
| Valore minimo di dispersione - campo non omogeneo (III/2) | 3 mm |
| Valore minimo di tolleranza - intervallo disomogeneo (III/3) | 3 mm |
| Campi di applicazione per portacontattiApplicazione >20 N | Test passed |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 up to <600 |
Descrizione del prodotto
PCB base housing, color: black, rated current: 8 A, rated voltage (III/2): 320 V, surface contacts: tin, contact type: Male, number of rows: 1, number of poles: 10, item family: D32H 2,2/.. -V, pitch:
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
