D-LAN-CAT.5-HC

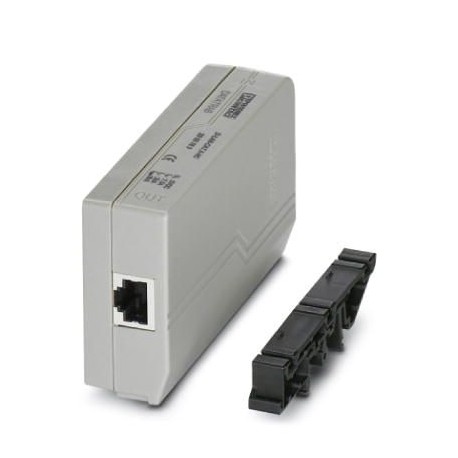

D-LAN-CAT.5-HC 2800763 PHOENIX CONTACT Surge protection device
$0.00USD
3476 in magazzino
Specifiche chiave
Codice GTIN:4046356730280
Chiave d'ordine:2800763
(Generale):D1 - 1kA
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356730280 |
| Chiave d'ordine | 2800763 |
| (Generale) | D1 - 1kA |
| Unità di imballaggio | 1 pc |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85363030 |
| (Condizioni ambientali) | IEC 60664 |
| Tipo (condizioni ambientali) | Attachment plug for DIN rail mounting |
| Colore (condizioni ambientali) | gray |
| Profondità (dati commerciali chiave) | 60 mm (incl. NS 35 adapter) |
| Larghezza (dati commerciali chiave) | 28 mm |
| Altezza (dati commerciali chiave) | 110 mm |
| Corrente nominale IN (Generale) | ≤ 1.5 A (25 °C) |
| Capacità (linea-linea) (Generale) | typ. 15 pF (f= 1 MHz / VR= 0 V) |
| Capacità (linea-terra) (Generale) | typ. 5 pF (f= 1 MHz / VR= 0 V) |
| Classe di requisiti VDE (generale) | B2 |
| Grado di protezione (Dimensioni) | IP20 |
| Classificazione dei test IEC (generale) | B2 |
| Tipo di montaggio (condizioni ambientali) | Connection-specific attachment plug and DIN rail, 35 mm |
| Metodo di connessione (Dati di connessione) | Cable connection |
| (Collegamento, collegamento equipotenziale) | IEC 61643-21 2000 |
| Attenuazione di ingresso aE, sim. (Generale) | ≤ 0.5 dB (100 MHz/100 Ω) |
| Peso per pezzo (imballaggio escluso) | 25.000 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PC+ABS |
| Tempo di risposta tA(linea-linea) (Generale) | ≤ 1 ns |
| Metodo di connessione (circuito di protezione) | RJ45 |
| Tempo di risposta tA(linea-terra) (Generale) | ≤ 100 ns |
| Tensione continua massima UC (Generale) | ± 5 V DC |
| Direzione dell'azione (condizioni ambientali) | Line-Line & Line-Ground/Shield |
| Durata dell'impulso (linea-linea) (Generale) | B2 - 1 kV / 25 A |
| Attenuazione della diafonia prossimale (generale) | typ. 63 dB (1 MHz/100 Ω/Link Class E) |
| Numero di posizioni (condizioni ambientali) | 8 |
| Metodo di collegamento IN (circuito di protezione) | RJ45 socket |
| Durata dell'impulso (linea-terra) (Generale) | B2 - 4 kV / 100 A |
| Metodo di connessione OUT (circuito di protezione) | RJ45 socket |
| Tensione residua a In(linea-linea) (Generale) | ≤ 35 V |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 85 °C |
| Tensione residua a In(linea-terra) (Generale) | ≤ 850 V (per signal pair) |
| Corrente effettiva di esercizio ICat UC (Generale) | ≤ 600 µA |
| Livello di protezione della tensione Up(linea-linea) (Generale) | ≤ 20 V (B2 - 1 kV / 25 A) |
| Livello di protezione della tensione Up (linea-terra) (Generale) | ≤ 700 V (B2 - 4 kV / 100 A) |
| Tensione continua massima UC(filo-filo) (Generale) | ± 5 V DC (± 57 V DC / PoE+) |
| Grado di infiammabilità secondo UL 94 (condizioni ambientali) | V-0 |
| Corrente di scarica nominale In(8/20) µs (linea-linea) (Generale) | 350 A |
| Corrente impulsiva nominale Ian (10/700) µs (linea-linea) (Generale) | ≤ 25 A (per signal pair) |
| Norme/specifiche (collegamento, collegamento equipotenziale) | IEC 61643-21/A1 2008 |
| Frequenza di taglio fg (3 dB), sim. nel sistema da 100 Ohm (generale) | > 100 MHz |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Generale) | 2 kA (per signal pair) |
| Corrente impulsiva nominale Ian (10/700) µs (linea-terra) (Generale) | ≤ 100 A (per signal pair) |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-terra) (Generale) | 1 kA (per signal pair) |
| Limitazione della tensione di uscita a 1 kV/µs (linea-linea) picco (generale) | ≤ 25 V |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) picco (generale) | ≤ 750 V |
| Norme per distanze di dispersione e superficiali (condizioni ambientali) | VDE 0110-1 |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-terra) (Generale) | 10 kA (per signal pair) |
Descrizione del prodotto
Surge protection for data networks up to 1 GBit/s. Use on Ethernet, Power over Ethernet (PoE, Mode A and Mode B), Token Ring, ISDN and DS1. RJ45 adapter with separate grounding line and fixing foot fo
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
