CUC-V14-C1ZNI-S/R4E8:10

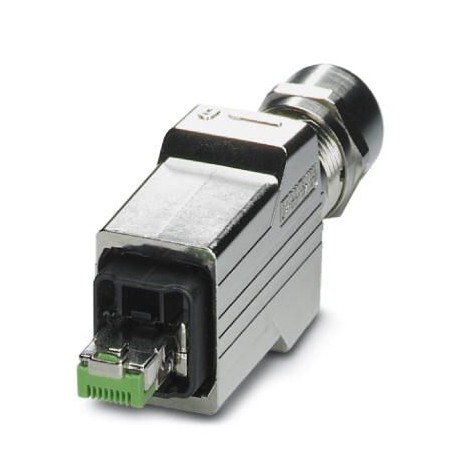

CUC-V14-C1ZNI-S/R4E8:10 1422680 PHOENIX CONTACT RJ45 connector CUC-V14-C1ZNI-S/R4E8:10 1422680
$0.00USD
4328 in magazzino
Specifiche chiave
Codice GTIN:4055626311425
Chiave d'ordine:1422680
Pagina del catalogo:Page 362 (C-2-2017)
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626311425 |
| Chiave d'ordine | 1422680 |
| Pagina del catalogo | Page 362 (C-2-2017) |
| Unità di imballaggio | 1 |
| ETIM 6.0 (eCl@ss) | EC002636 |
| ETIM 7.0 (eCl@ss) | EC002636 |
| Numero tariffario doganale | 85366990 |
| (Dati commerciali chiave) | 26 ... 24 (flexible) |
| Nota (dati commerciali chiave) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 3.01, Order No. 2252 |
| Tipo (dati commerciali chiave) | Version 14 |
| Altezza (condizioni ambientali) | 34 mm |
| eCl@ss 5.1 (Classificazioni) | 27260700 |
| eCl@ss 6.0 (Classificazioni) | 27260700 |
| eCl@ss 7.0 (Classificazioni) | 27440101 |
| eCl@ss 8.0 (Classificazioni) | 27440101 |
| eCl@ss 9.0 (Classificazioni) | 27440101 |
| (Caratteristiche elettriche) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Corrente nominale (dati sul materiale) | 1.75 A |
| Gamma di frequenza (dati sui materiali) | to 100 MHz |
| Uscita cavo (dati commerciali chiave) | straight |
| Tipo di blocco (dati commerciali chiave) | Push Pull |
| Materiale di tenuta (condizioni ambientali) | NBR |
| Materiale di contatto (condizioni ambientali) | Copper alloy |
| Materiale dell'alloggiamento (condizioni ambientali) | Zinc die-cast |
| Tensione nominale (III/3) (Dati sui materiali) | 72 V (DC) |
| RoHS Cina (caratteristiche elettriche) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (dati commerciali chiave) | IDC fast connection |
| REACh SVHC (Caratteristiche elettriche) | |
| Profilo di connessione (dati commerciali chiave) | RJ45 |
| Diametro massimo del cavo (dati commerciali chiave) | 5.5 mm ... 10 mm |
| Numero di posizioni (dati commerciali chiave) | 8 |
| Grado di protezione (dati commerciali chiave) | IP65/IP67 |
| Numero di prese per cavi (dati commerciali chiave) | 1 |
| Sezione trasversale del conduttore (dati commerciali chiave) | 0.14 mm² ... 0.23 mm² (solid) |
| Materiale del supporto del contatto (condizioni ambientali) | PC |
| Materiale della superficie di contatto (condizioni ambientali) | Gold over nickel |
| Diametro esterno del cavo (dati commerciali chiave) | 5.5 mm ... 10 mm |
| Materiale della superficie dell'alloggiamento (condizioni ambientali) | Nickel-plated |
| Cicli di inserimento/prelievo (dati commerciali chiave) | ≥ 750 |
| Sezione trasversale di collegamento AWG (dati commerciali chiave) | 26 ... 24 (solid) |
| Caratteristiche di trasmissione (categoria) (Dati sui materiali) | CAT5 (IEC 11801:2002) |
| Temperatura ambiente (assemblaggio) (Caratteristiche meccaniche) | -10 °C ... 40 °C |
| Temperatura ambiente (funzionamento) (Caratteristiche meccaniche) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) (Caratteristiche meccaniche) | -40 °C ... 70 °C |
Descrizione del prodotto
Push-Pull connector (variant 14), zinc die-cast, with 8-pin RJ45 connector insert, with IDC quick connect technology, for 1 and 7-wire AWG 26 cables ... 24, for a cable diameter of 5.5 mm... 10 mm
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Push-pull connector (version 14), die-cast zinc, with RJ45 connector insert, 8-pos., with IDC fast connection technology, for 1 and 7-wire cores, 26 ... 24 AWG, for cable diameter of 5.5 mm ... 10 mm
