Disponibile Prodotto più richiesto
CN-UB-280DC-BB

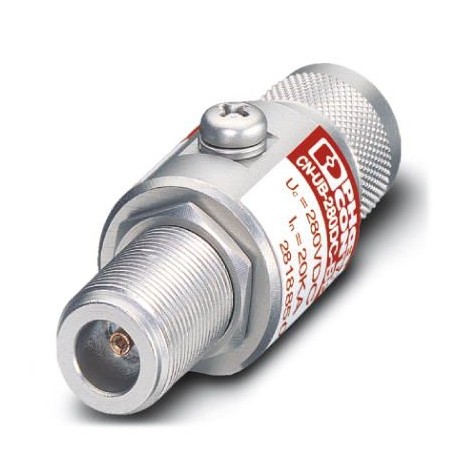

CN-UB-280DC-BB 2818850 PHOENIX CONTACT Surge protection device
$0.00USD
3920 in magazzino
Specifiche chiave
Codice GTIN:4017918164027
Chiave d'ordine:2818850
Pagina del catalogo:Page 475 (C-8-2013)
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918164027 |
| Chiave d'ordine | 2818850 |
| Pagina del catalogo | Page 475 (C-8-2013) |
| Unità di imballaggio | 1 pc |
| Nota (generale) | To meet the discharge conditions for DC voltages, please note the following information: "The surge protective device should be used together with a transmitter unit, which shuts down in the event of a short-circuit." |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | EN 61643-21 2001 + A1:2009 |
| Numero tariffario doganale | 85363010 |
| Altitudine (Dimensioni) | ≤ 2000 m (amsl (above mean sea level)) |
| Tipo (condizioni ambientali) | Attachment plug |
| (Descrizioni aggiuntive) | D1 - 2.5 kA |
| Profondità (dati commerciali chiave) | 67 mm |
| Larghezza (dati commerciali chiave) | 25 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altezza (dati commerciali chiave) | 25 mm |
| Grado di protezione (Dimensioni) | IP55 |
| Capacità (Descrizioni aggiuntive) | typ. 1.5 pF |
| Tipo di montaggio (condizioni ambientali) | Connection-specific intermediate plugging |
| Peso per pezzo (imballaggio escluso) | 131.450 g |
| Materiale dell'alloggiamento (condizioni ambientali) | Nickel-plated brass |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (circuito di protezione) | N connector 50 Ω |
| Corrente nominale (Descrizioni aggiuntive) | 5 A (25 °C) |
| Grado di inquinamento (condizioni ambientali) | 2 |
| Direzione dell'azione (condizioni ambientali) | Line-Shield/Earth Ground |
| Metodo di collegamento IN (circuito di protezione) | N connector, female |
| Categoria di sovratensione (condizioni ambientali) | III |
| Metodo di connessione OUT (circuito di protezione) | N connector, female |
| Tempo di risposta tA (Descrizioni aggiuntive) | ≤ 100 ns |
| Standard/specifiche (dati di connessione) | IEC 61643-21 2000 + A1:2008 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 80 °C |
| Classificazione dei test IEC (descrizioni aggiuntive) | C1 |
| Attenuazione di ingresso aE, asim. (Descrizioni aggiuntive) | typ. 0.1 dB (≤ 1.2 GHz / 50 Ω) |
| Tensione continua massima UC (Descrizioni aggiuntive) | 280 V DC |
| Messaggio di errore di protezione da sovratensione (Descrizioni aggiuntive) | none |
| Durata dell'impulso (linea-terra) (Descrizioni aggiuntive) | C1 - 1 kV/500 A |
| Durata dell'impulso (schermatura lineare) (Descrizioni aggiuntive) | C1 - 1 kV/500 A |
| Corrente effettiva di esercizio ICat UC (Descrizioni aggiuntive) | ≤ 1 µA |
| Livello di protezione della tensione Up (linea-terra) (Descrizioni aggiuntive) | ≤ 900 V (C1 - 1 kV/500 A) |
| Corrente di scarica totale Itotal(8/20) µs (Descrizioni aggiuntive) | 20 kA |
| Livello di protezione della tensione Up (schermatura di linea) (Descrizioni aggiuntive) | ≤ 900 V (C1 - 1 kV/500 A) |
| Rapporto di onda stazionaria SWR in un sistema da 50 Ω (Descrizioni aggiuntive) | typ. 1.1 (≤ 2 GHz) |
| Corrente di scarica nominale In(8/20) µs (linea-terra) (Descrizioni aggiuntive) | 20 kA |
| Corrente di scarica nominale In(8/20) µs (schermatura di linea) (Descrizioni aggiuntive) | 20 kA |
| Corrente impulsiva nominale Ian (10/1000) µs (linea-terra) (Descrizioni aggiuntive) | 100 A |
| Corrente impulsiva nominale Ian (10/1000) µs (nucleo-schermo) (Descrizioni aggiuntive) | 100 A |
| Potenza HF ammissibile Pmaxat VSWR = xx (sistema da 50 ohm) (Descrizioni aggiuntive) | 700 W (VSWR = 1.1) |
| Corrente di scarica impulsiva Iimp(10/350) µs (linea-terra) (Descrizioni aggiuntive) | 2.5 kA |
| Corrente di scarica impulsiva Iimp(10/350) µs (schermatura di linea) (Descrizioni aggiuntive) | 2.5 kA |
| Limitazione della tensione di uscita a 1 kV/µs (linea-terra) picco (Descrizioni aggiuntive) | ≤ 900 V |
| Limitazione della tensione di uscita a picco di 1 kV/µs (schermatura di linea) (Descrizioni aggiuntive) | ≤ 900 V |
| Corrente di scarica massima Imax(8/20) µs massimo (linea-terra) (Descrizioni aggiuntive) | 20 kA |
| Corrente di scarica massima Imax(8/20) µs massimo (schermatura di linea) (Descrizioni aggiuntive) | 20 kA |
| Frequenza di taglio fg (3 dB), asimmetrica (schermatura) nel sistema da 50 Ohm (Descrizioni aggiuntive) | > 3 GHz |
Descrizione del prodotto
Replaceable surge protection adapter for coaxial signal interfaces. Connection: N Female Connector
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
