CCV 2,5/ 8-GF-5,08P26AUTHRR88

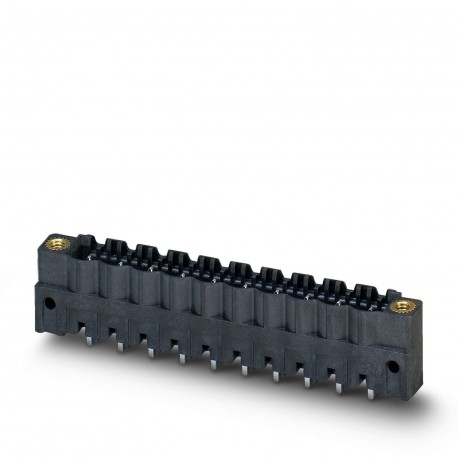

CCV 2,5/ 8-GF-5,08P26AUTHRR88 1712296 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4142 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Component suitable for through hole reflow
Pece:5.08 mm
Livello ESD:(D) electrostatically conductive
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Component suitable for through hole reflow |
| Pece | 5.08 mm |
| Livello ESD | (D) electrostatically conductive |
| Larghezza [w] | 50.75 mm |
| Altezza [h] | 14.6 mm |
| Lunghezza [l] | 8.57 mm |
| Disposizione dei pin | Linear pinning |
| Linea di prodotti | COMBICON Connectors M |
| Tipo di prodotto | PCB headers |
| Diametro del foro | 1.6 mm |
| Tipo di montaggio | THR soldering / wave soldering |
| Specifica | IEC 60664-1:2007-04 |
| Numero di righe | 1 |
| Dimensioni del perno | 1 x 1 mm |
| Famiglia di prodotti | CCV 2,5/..-GF |
| [W] larghezza del nastro | 88 mm |
| Colore (alloggiamento) | black (9005) |
| Flangia di montaggio | Threaded flange |
| Revisione dell'articolo | 06 |
| Materiale di contatto | Cu alloy |
| Altezza installata | 12 mm |
| Coppia di serraggio | 0.3 Nm |
| Tipo di imballaggio | 88 mm wide tape |
| [A] diametro della bobina | 330 mm |
| Corrente nominale IN | 12 A |
| Tensione nominale UN | 320 V |
| Disegno dimensionale | |
| Materiale isolante | LCP |
| Numero di posizioni | 8 |
| Numero di potenziali | 8 |
| Tipo di imballaggio esterno | Transparent-Bag |
| Tensione nominale (II/2) | 400 V |
| Numero di connessioni | 8 |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (III/3) | 250 V |
| Lunghezza del perno di saldatura [P] | 2.6 mm |
| Caratteristiche della superficie | partially gold-plated |
| Gruppo di materiali isolanti | IIIa |
| Saldare i pin per potenziale | 1 |
| CTI secondo IEC 60112 | 175 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| [W2] dimensione complessiva della bobina | 94.4 mm |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Dettagli per i processi di saldatura | Processing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| Tensione nominale di isolamento (II/2) | 400 V |
| Tensione nominale di isolamento (III/2) | 320 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| distanza minima di dispersione (II/2) | 4 mm |
| distanza superficiale minima (III/2) | 3.2 mm |
| distanza superficiale minima (III/3) | 4 mm |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Area di contatto della superficie metallica (strato superiore) | Gold (0.8 - 1.4 µm Au) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 175 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (5 - 7 µm Sn) |
| Area di contatto della superficie metallica (strato intermedio) | Nickel (2 - 4 µm Ni) |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (2 - 4 µm Ni) |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 3 mm |
Descrizione del prodotto
Base housing printed circuit board, nominal section: 2.5 mm², color: black, rated current: 12 A, sizing voltage (III/2): 320 V, surface contacts: Gold, contact type: Male, Number of potentials: 8, Num
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
