CC 2,5/ 2-GF-LR P20THRR32

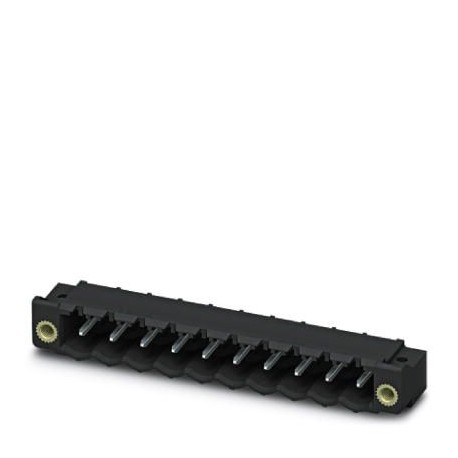

CC 2,5/ 2-GF-LR P20THRR32 1836913 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4304 in magazzino
Specifiche chiave
Codice GTIN:4055626021300
Nota:Made to Order (non-returnable)
Chiave d'ordine:1836913
Unità di imballaggio:330 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626021300 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1836913 |
| Unità di imballaggio | 330 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85366930 |
| (Condizioni ambientali) | Test passed |
| Quantità minima d'ordine | 330 pc |
| Risultato (test di estrazione) | Test passed |
| Pitch (dati commerciali chiave) | 5 mm |
| Blocco (dati commerciali chiave) | Lock & release threaded flange |
| Numero di cicli (test di estrazione) | 25 |
| Specifiche (test di estrazione) | IEC 60512-15-1:2008-05 |
| Passo (Dati sui materiali - alloggiamento) | 5 mm |
| Corrente nominale (Proprietà dell'articolo) | 12 A |
| Prova dimensionale (Pull-out test) | Test passed IEC 60512-1-2:2002-02 |
| Sollecitazione da freddo (Test di durabilità (B)) | -40 °C/2 h |
| Specifiche (Test climatici (D)) | IEC 61984:2008-10 |
| Esame visivo (test di estrazione) | Test passed IEC 60512-1-1:2002-02 |
| Tipo di montaggio (dati commerciali chiave) | THR soldering |
| Forza di prova per posizione (prova di estrazione) | 20 N |
| (Metodo di terminazione e connessione) | 2.5 mm² / flexible / > 50 N |
| Sistema plug-in (dati commerciali chiave) | CLASSIC COMBICON |
| Specifica (Test di durata (B)) | ISO 6988:1985-02 |
| Specifica (Prove meccaniche (A)) | IEC 60512-9-1:2010-03 |
| Tipo di nota (Informazioni sull'imballaggio) | Details for soldering processes |
| Peso per pezzo (imballaggio escluso) | 2.220 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 5 mm |
| Resistenza alla marcatura (prova di estrazione) | Test passed IEC 60068-2-70:1995-12 |
| Sollecitazione termica (Test di durabilità (B)) | 100 °C/168 h |
| Tipologia di contatto (Dati Commerciali Chiave) | Male connector |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 20 mm |
| Altezza [ h ] (Dati materiale - alloggiamento) | 10.57 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 12 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Sollecitazioni corrosive (Test di durabilità (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Polarizzazione e codifica (test di pull-out) | Test passed IEC 60512-13-5:2006-02 |
| Gamma di articoli (dati commerciali chiave) | CC 2,5/..-GF-LR |
| Materiale di contatto (parametri elettrici) | Cu alloy |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 1 x 1 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 2 mm |
| (Test ambientali e di durabilità (E)) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero di posizioni (dati commerciali chiave) | 2 |
| Numero di potenziali (dati commerciali chiave) | 2 |
| Numero di connessioni (dati commerciali chiave) | 2 |
| [W] larghezza del nastro (Dimensioni del prodotto) | 32 mm |
| Resistenza di contatto R1 (Prove meccaniche (A)) | 1.1 mΩ |
| Resistenza di contatto R2 (Prove meccaniche (A)) | 1.2 mΩ |
| Materiale isolante (Dati sul materiale - contatto) | LCP |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Tipo di imballaggio (Dimensioni del prodotto) | 32 mm wide tape |
| [A] diametro della bobina (Dimensioni del prodotto) | 330 mm |
| Breve descrizione dell'articolo (dati commerciali chiave) | Feed-through header |
| Pezzi per confezione (Dimensioni del prodotto) | 330 |
| Caratteristiche superficiali (parametri elettrici) | Tin-plated |
| Disegno dimensionale (Dimensioni del prodotto) | |
| Tipo di imballaggio esterno (Dimensioni del prodotto) | Transparent-Bag |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1999-11 |
| Cicli di inserimento/estrazione (Prove meccaniche (A)) | 25 |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 320 V |
| Forza di estrazione per posizione circa (test di estrazione) | 6 N |
| RoHS Cina (Test ambientali e di durata (E)) | Environmentally Friendly Use Period = 50 |
| Forza di inserimento per posizione circa (test di estrazione) | 8 N |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | IIIa |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 225 |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 8.57 mm |
| Unità di imballaggio denominate (Dimensioni del prodotto) | Pcs. |
| Tensione di tenuta alla frequenza di rete (Test di durata (B)) | 2.21 kV |
| Tensione di tenuta alla frequenza di rete (Prove meccaniche (A)) | 2.21 kV |
| [W2] Dimensioni complessive della bobina (Dimensioni del prodotto) | 38.4 mm |
| Risultato, grado di protezione, codice IP (Test climatici (D)) | Finger safety with IP20 test finger |
| Temperatura ambiente (assemblaggio) (Informazioni generali sul prodotto) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) (Informazioni generali sul prodotto) | -40 °C (dependent on the derating curve) |
| Tensione di tenuta all'impulso a livello del mare (Test di durata (B)) | 4.8 kV |
| Tensione di tenuta all'impulso a livello del mare (Prove meccaniche (A)) | 4.8 kV |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1999-11 |
| Area di contatto della superficie metallica (strato superiore) (parametri elettrici) | Tin (3 - 5 µm Sn) |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Area di saldatura della superficie metallica (strato superiore) (parametri elettrici) | Tin (3 - 5 µm Sn) |
| Area di contatto della superficie metallica (strato intermedio) (parametri elettrici) | Nickel (1.3 - 3 µm Ni), |
| Gruppo di materiali isolanti (prove meccaniche secondo norma) | IIIa |
| Resistenza di isolamento, posizioni adiacenti (Prove meccaniche (A)) | > 1 TΩ |
| Area di saldatura della superficie metallica (strato intermedio) (parametri elettrici) | Nickel (1.3 - 3 µm Ni) |
| Tensione di sovratensione nominale (II/2) (Prove meccaniche secondo norma) | 4 kV |
| Tensione di sovratensione nominale (III/2) (Prove meccaniche secondo norma) | 4 kV |
| Tensione nominale di sovratensione (III/3) (Prove meccaniche secondo norma) | 4 kV |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni generali sul prodotto) | -40 °C ... 70 °C |
| Tensione nominale di isolamento (II/2) (Prove meccaniche secondo norma) | 400 V |
| Tensione nominale di isolamento (III/2) (Prove meccaniche secondo norma) | 320 V |
| Tensione nominale di isolamento (III/3) (Prove meccaniche secondo norma) | 250 V |
| Forza di estrazione per posizione circa (distanze di isolamento in aria e superficiali) | 6 N |
| Forza di inserimento per pos. circa (distanze di isolamento e distanze di dispersione) | 8 N |
| Requisiti del portacontatti nell'inserto >20 N (Distanze di isolamento in aria e distanze superficiali) | Test passed |
| Polarizzazione quando inserita richiesta >20 N (Distanze di isolamento in aria e distanze di dispersione) | Test passed |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.2 mm² / solid / > 10 N |
Descrizione del prodotto
Printed circuit board base housing, nominal section: 2.5 mm², color: black, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of potentials: 2, nu
