Disponibile Prodotto più richiesto
BTO 1,25

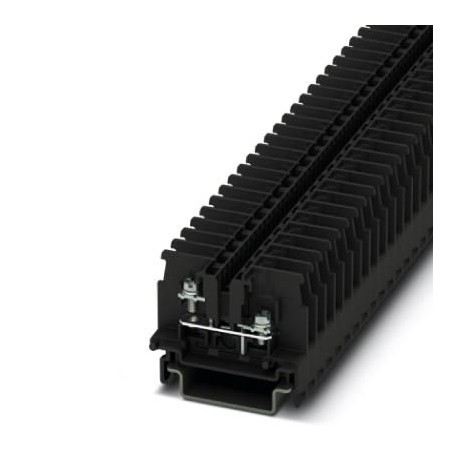

BTO 1,25 3281100 PHOENIX CONTACT Feed-through terminal block
$0.00USD
3194 in magazzino
Specifiche chiave
Codice GTIN:4055626118062
Nota:Made to Order (non-returnable)
Chiave d'ordine:3281100
Pagina del catalogo:Page 386 (C-1-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626118062 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 3281100 |
| Pagina del catalogo | Page 386 (C-1-2017) |
| Unità di imballaggio | 50 pc |
| Larghezza (generale) | 7 mm |
| Lunghezza (generale) | 42 mm |
| Paese di origine | IN (India) |
| AWG max (Dimensioni) | 16 |
| AWG min (Dimensioni) | 26 |
| Numero tariffario doganale | 85369010 |
| (Dati commerciali chiave) | |
| Quantità minima d'ordine | 50 pc |
| Altezza NS 35/15 (Generale) | 41 mm |
| Filettatura della vite (dimensioni) | M3 |
| Diametro del bullone (dimensioni) | 3 mm |
| Altezza NS 35/7,5 (Generale) | 33.5 mm |
| Colore (dati commerciali chiave) | black |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Metodo di collegamento (Dimensioni) | Ring cable lug |
| Filettatura della vite (dati di collegamento) | M3 |
| Setpoint (dati commerciali chiave) | 1 N |
| Livello ASD (dati commerciali chiave) | 6.12 (m/s2)2/Hz |
| Diametro del bullone (dati di collegamento) | 3 mm |
| Diametro del foro, min. (Dimensioni) | 3.2 mm |
| Potenziali (dati commerciali chiave) | 1 |
| Forma d'urto (dati commerciali chiave) | Half-sine |
| Accelerazione (dati commerciali chiave) | 30g |
| Larghezza max. del capocorda (Dimensioni) | 5.8 mm |
| Coppia di serraggio max (Dimensioni) | 1 Nm |
| Metodo di connessione (Dati di connessione) | Ring cable lug |
| Spettro di prova (dati commerciali chiave) | Service life test category 2, bogie-mounted |
| Coppia di serraggio, min (Dimensioni) | 0.6 Nm |
| Corrente nominale IN (Dati di collegamento) | 16 A |
| Tensione nominale UN (Dati di collegamento) | 600 V |
| Durata dello shock (dati commerciali chiave) | 18 ms |
| Frequenza dei test (dati commerciali chiave) | f1= 5 Hz to f2= 250 Hz |
| Peso per pezzo (imballaggio escluso) | 6.330 g |
| Diametro del foro, min. (Dati di collegamento) | 3.2 mm |
| Pannello laterale aperto (dati commerciali chiave) | Yes |
| Istruzioni per il test (dati commerciali chiave) | X-, Y- and Z-axis (pos. and neg.) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Corrente di carico massima (dati di connessione) | 16 A |
| Numero di livelli (dati commerciali chiave) | 1 |
| Larghezza max. del capocorda (dati di collegamento) | 5.8 mm |
| Risultato del test d'urto (dati commerciali chiave) | Test passed |
| Coppia di serraggio max (dati di collegamento) | 1 Nm |
| Giri di prova di flessione (dati commerciali chiave) | 135 |
| Corrente nominale IN (dati commerciali chiave) | 17.5 A |
| Tensione nominale UN (dati commerciali chiave) | 690 V |
| Corrente di breve durata (dati commerciali chiave) | 0.15 kA |
| Coppia di serraggio, min (dati di collegamento) | 0.6 Nm |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Materiale isolante (dati commerciali chiave) | PC |
| Tensione di sovratensione nominale (dati commerciali chiave) | 6 kV |
| Risultato del test di trazione (dati commerciali chiave) | Test passed |
| Corrente di carico massima (dati commerciali chiave) | 17.5 A |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Vestibilità aderente al supporto (dati commerciali chiave) | NS 35 |
| Sezione trasversale nominale (dati commerciali chiave) | 1.5 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Risultato del test di flessione (dati commerciali chiave) | Test passed |
| Risultato del test termico (dati commerciali chiave) | Test passed |
| Durata del test per asse (dati commerciali chiave) | 5 h |
| Collegamento secondo lo standard (Dimensioni) | IEC 60947-7-1 |
| Punto di riferimento della forza di trazione (dati commerciali chiave) | 40 N |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.5 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | IIIa |
| Requisiti, caduta di tensione (dati commerciali chiave) | ≤ 3.2 mV |
| Protezione del dorso della mano (dati commerciali chiave) | guaranteed |
| Velocità di rotazione del test di flessione (dati commerciali chiave) | 10 rpm |
| Risultato del test di caduta di tensione (dati commerciali chiave) | Test passed |
| Punto di riferimento del test di sovratensione (dati commerciali chiave) | 7.3 kV |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.14 mm² |
| Collegamento secondo lo standard (dati di collegamento) | JIS 8207-7-1 |
| Risultato del test di sovratensione (dati commerciali chiave) | Test passed |
| Numero di shock per direzione (dati commerciali chiave) | 3 |
| Risultato della perfetta aderenza al supporto (dati commerciali chiave) | Test passed |
| Risultato della stabilità del cortocircuito (dati commerciali chiave) | Test passed |
| Specifiche di prova, test d'urto (dati commerciali chiave) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Temperatura ambiente (funzionamento) (dati commerciali chiave) | -40 °C ... 110 °C |
| Nota relativa alla protezione dagli urti (dati commerciali chiave) | Finger safety is only guaranteed with cover profile. |
| Risultato del test di aumento della temperatura (dati commerciali chiave) | Test passed |
| Collegamento del capocorda secondo la norma (dimensioni) | DIN 46234 |
| Sezione trasversale del conduttore flessibile max. (Dati di collegamento) | 1.25 mm² |
| Sezione trasversale del conduttore flessibile min. (Dati di collegamento) | 0.5 mm² |
| Sezione trasversale massima del conduttore AWG, flessibile (Dimensioni) | 16 |
| Sezione trasversale minima del conduttore AWG, flessibile (Dimensioni) | 26 |
| Sezione trasversale massima per il collegamento del capocorda (dimensioni) | 1.5 mm² |
| Sezione trasversale minima per il collegamento del capocorda (dimensioni) | 0.14 mm² |
| Specifiche del test di protezione dagli urti (dati commerciali chiave) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Prova di trazione della sezione trasversale del conduttore (dati commerciali chiave) | 1.25 mm² |
| Collegamento del capocorda secondo la norma (dati di collegamento) | JIS 8207-7-1 |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V0 |
| Sezione trasversale massima per il collegamento del capocorda (dati di collegamento) | 1.25 mm² |
| Sezione trasversale minima per il collegamento del capocorda (dati di collegamento) | 0.5 mm² |
| Risultato del test di oscillazione e rumore a banda larga (dati commerciali chiave) | Test passed |
| Punto di riferimento della tensione di tenuta alla frequenza di rete (dati commerciali chiave) | 1.89 kV |
| Sezione trasversale/peso del conduttore per test di flessione (dati commerciali chiave) | 1.5 mm² / 0.4 kg |
| Collegamento secondo lo standard (Dati di collegamento (standard JIS)) | IEC 60947-7-1 |
| Filo singolo/punto terminale, diametro pieno max. (Dati di collegamento) | 1.2 mm |
| Filo singolo/punto terminale, diametro solido min. (Dati di collegamento) | 0.5 mm |
| Test di cortocircuito della sezione trasversale del conduttore (dati commerciali chiave) | 1.25 mm² |
| Dissipazione di potenza massima per condizioni nominali (dati commerciali chiave) | 0.56 W |
| Risultato del test di resistenza alla tensione a frequenza di rete (dati commerciali chiave) | Test passed |
| Specifiche di prova, oscillazione, rumore a banda larga (dati commerciali chiave) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Grado di infiammabilità secondo UL 94 (Dati di collegamento (norma JIS)) | V0 |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 1.5 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.2 mm² |
| Indice di temperatura relativo del materiale isolante (Elec., UL 746 B) (dati commerciali chiave) | 130 °C |
| Prova delle caratteristiche termiche (fiamma ad ago) durata effettiva (dati commerciali chiave) | 30 s |
| Risultato del test di stabilità meccanica dei punti terminali (collegamento 5 x conduttori) (dati commerciali chiave) | Test passed |
Descrizione del prodotto
Feed-through terminal, with hole for air screws, nominal voltage: 690 V, nominal current: 17.5 A, connection type: Annular cable terminal, number of connections: 2, width: 7 mm, color: black, mounting
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
