Disponibile Prodotto più richiesto
AXL F BK ETH

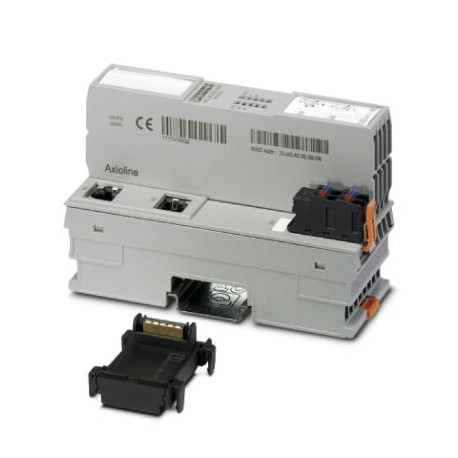

AXL F BK ETH 2688459 PHOENIX CONTACT Bus coupler
$0.00USD
4762 in magazzino
Specifiche chiave
Codice GTIN:4046356710770
Chiave d'ordine:2688459
Pagina del catalogo:Page 103 (C-6-2017)
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356710770 |
| Chiave d'ordine | 2688459 |
| Pagina del catalogo | Page 103 (C-6-2017) |
| Unità di imballaggio | 1 pc |
| (Dimensioni) | -25 °C ... 55 °C (Mounting position: any) |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85176200 |
| Designazione (generale) | Service |
| (Potenziali assioline) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Numero di canali (Generale) | 2 |
| Metodo di connessione (generale) | Micro USB type B |
| Profondità (dati commerciali chiave) | 74 mm |
| Larghezza (dati commerciali chiave) | 45 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Altezza (dati commerciali chiave) | 126.1 mm |
| Peso netto (dati di connessione) | 177 g |
| Velocità di trasmissione (generale) | 100 Mbps |
| Fisica della trasmissione (generale) | Ethernet in RJ45 twisted pair |
| Tipo di montaggio (dati di collegamento) | DIN rail |
| Designazione (Condizioni ambientali) | Axioline F connector |
| Grado di protezione (Dimensioni) | IP20 |
| (Limiti di sistema dell'accoppiatore bus) | Polarity reversal protection of the supply voltage |
| Peso per pezzo (imballaggio escluso) | 177.000 g |
| Pressione dell'aria (funzionamento) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Lunghezza di spogliatura (condizioni ambientali) | 8 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Metodo di connessione (condizioni ambientali) | Push-in connection |
| Prove meccaniche (potenziali assioline) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Classe di protezione (potenziali Axioline) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Nota sul metodo di connessione (generale) | Auto negotiation and autocrossing |
| Nota sulle dimensioni (dati commerciali chiave) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Numero di dispositivi supportati (interfacce) | max. 63 (per station) |
| Disegno dimensionale (dati commerciali chiave) | |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C (Mounting position: wall mounting on horizontal DIN rail) |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Designazione (limiti di sistema dell'accoppiatore bus) | Axioline F local bus supply (UBus) |
| Nota sulle specifiche di peso (dati di collegamento) | with connector and bus base module |
| Tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 5 V DC (via bus base module) |
| Nota sul metodo di collegamento (condizioni ambientali) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Consumo energetico (limiti di sistema dell'accoppiatore bus) | max. 14 W (with 2 A load at UBusfor the I/Os) |
| Unità di alimentazione (limiti di sistema dell'accoppiatore bus) | 2 A |
| Sezione trasversale del conduttore AWG max. (Condizioni ambientali) | 16 |
| Sezione trasversale del conduttore AWG min. (Condizioni ambientali) | 24 |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Tipo di protezione (limiti di sistema dell'accoppiatore bus) | Surge protection of the supply voltage |
| Consumo di corrente (limiti di sistema dell'accoppiatore bus) | max. 583 mA (with 2 A at UBusfor the I/Os and UL= 24 V) |
| Sezione trasversale del conduttore solido max. (Condizioni ambientali) | 1.5 mm² |
| Sezione trasversale del conduttore solido min. (Condizioni ambientali) | 0.2 mm² |
| Intervallo di tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Sezione trasversale del conduttore flessibile max. (Condizioni ambientali) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Condizioni ambientali) | 0.2 mm² |
| Numero di dispositivi bus locali che possono essere collegati (interfacce) | max. 63 |
Descrizione del prodotto
AxiolineF, Bus coupler, Modbus/TCP(UDP), RJ45 female, local bus transmission rate:100 MBit/s, protection rating: IP20, including bus base module and AxiolineF connector
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
