AXL F AI4 I XC 1H

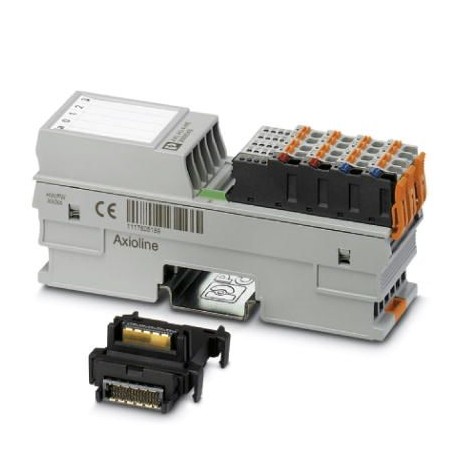

AXL F AI4 I XC 1H 2702007 PHOENIX CONTACT I/O module
$0.00USD
3156 in magazzino
Specifiche chiave
Codice GTIN:4046356900997
Chiave d'ordine:2702007
Pagina del catalogo:Page 114 (C-6-2017)
Profondità (Nota):54 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356900997 |
| Chiave d'ordine | 2702007 |
| Pagina del catalogo | Page 114 (C-6-2017) |
| Profondità (Nota) | 54 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 35 mm |
| (Dimensioni) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| (Interfacce) | Transient protection supply voltage |
| Altezza (Nota) | 126.1 mm |
| (Ingressi analogici) | Analog inputs/functional earth ground 500 V AC 50 Hz 1 min. |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85389091 |
| Designazione (generale) | Axioline F local bus |
| (Potenziali assioline) | -20 mA ... 20 mA |
| (Isolamento elettrico) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Designazione (Interfacce) | Supply for analog modules (UA) |
| Numero di canali (Generale) | 2 |
| Nota sulle dimensioni (Nota) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Disegno dimensionale (Nota) | |
| Metodo di connessione (generale) | Bus base module |
| Tensione di alimentazione (interfacce) | 24 V DC (I/O supply and sensor supply) |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Peso netto (dati di connessione) | 145 g |
| Sezione di prova (ingressi analogici) | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| Velocità di trasmissione (generale) | 100 Mbps |
| Consumo energetico (interfacce) | typ. 1.5 W (at UBusand UA) |
| Tipo di montaggio (dati di collegamento) | DIN rail |
| Tipo di protezione (Interfacce) | Surge protection of the supply voltage |
| Consumo di corrente (Interfacce) | max. 45 mA (IiS= 0 mA) |
| Designazione (Condizioni ambientali) | Axioline F connector |
| Nome dell'input (potenziali assioline) | Analog inputs |
| Grado di protezione (Dimensioni) | IP20 |
| Intervallo di tensione di alimentazione (interfacce) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Formati dei dati (potenziali assioline) | IB IL, S7-compatible |
| Filtro di ingresso (potenziali assioline) | 30 Hz, 12 kHz and mean-value generation (can be parameterized) |
| Risoluzione A/D (potenziali assioline) | 16 bit |
| Peso per pezzo (imballaggio escluso) | 145.000 g |
| Pressione dell'aria (funzionamento) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Lunghezza di spogliatura (condizioni ambientali) | 8 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Metodo di connessione (condizioni ambientali) | Push-in connection |
| Numero di ingressi (potenziali Axioline) | 4 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Metodo di connessione (potenziali assioline) | Push-in connection |
| Prove meccaniche (isolamento elettrico) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Classe di protezione (isolamento elettrico) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Tipo di protezione (potenziali assioline) | Transient protection of inputs |
| Tempo di conversione A/D (potenziali assioline) | 31.25 µs |
| Segnale di ingresso corrente (potenziali assioline) | 0 mA ... 20 mA |
| Tecnologia di connessione (potenziali Axioline) | 2, 3, 4-wire |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C (Standard) |
| Frequenza limite (3 dB) (potenziali assioline) | 30 Hz |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Descrizione dell'input (potenziali assioline) | Differential inputs, current |
| Nota sulle specifiche di peso (dati di collegamento) | with connectors and bus base module |
| Nota sul metodo di collegamento (condizioni ambientali) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Rappresentazione del valore misurato (potenziali assioline) | 16 bits (15 bits + sign bit) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Resistenza di ingresso corrente di ingresso (potenziali assioline) | 104 Ω (typical) |
| Sezione trasversale del conduttore AWG max. (Condizioni ambientali) | 16 |
| Sezione trasversale del conduttore AWG min. (Condizioni ambientali) | 24 |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Sezione trasversale del conduttore solido max. (Condizioni ambientali) | 1.5 mm² |
| Sezione trasversale del conduttore solido min. (Condizioni ambientali) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile max. (Condizioni ambientali) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Condizioni ambientali) | 0.2 mm² |
| Nota sulla tecnologia di collegamento (potenziali Axioline) | shielded |
Descrizione del prodotto
AxiolineF, Analog Input Module, Analog Inputs: 4, 0 mA ... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2, 3, 4 conductors, transmission rate on local bus: 100 MBit/s, integrated sens
