Disponibile Prodotto più richiesto
AIG05SQ04D

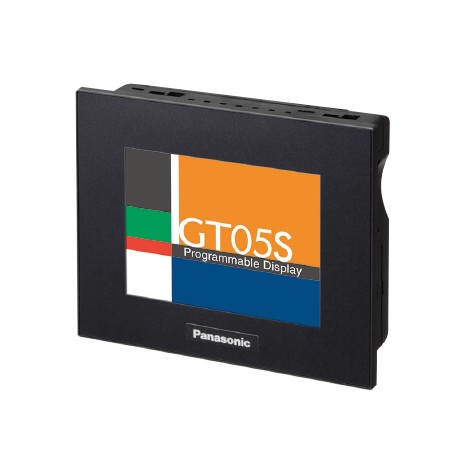

AIG05SQ04D PANASONIC Touch panel GT05S 3.5", 4096 colors, 320x240 pix., RS422/485 + USB-B (prog), 24V DC, SD..
$0.00USD
4588 in magazzino
Specifiche chiave
Articolo:Specifications
Dettagli:GT05S
Prodotto:Compact Programmable Display
Peso netto:230 g approx.
Informazioni fornitore
PANASONIC
Prodotti: 4316
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Articolo | Specifications |
| Dettagli | GT05S |
| Prodotto | Compact Programmable Display |
| Peso netto | 230 g approx. |
| Numero di parte | AIG05SQ04D |
| Alimentazione elettrica | 24 V DC |
| Nome del prodotto | GT05 |
| Numero di prodotto | AIG05SQ04D |
| Durata dei tasti touch | 1 million operations or more (at +25 ℃+77 ℉) |
| Umidità ambientale | 20 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| Funzioni: cicalino | Installed |
| Resistenza agli urti | 98 m/s2, 4 times in each of the X, Y and Z directions |
| Umidità di stoccaggio | 10 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| Display: retroilluminazione | White LED |
| Consumo energetico | 3.6 W or less |
| COM. Porta:Protocollo | Our FP series supported, General-purpose serial interface supported, Other companies' PLC supported (Refer to the compatible PLC list for manufacturers and models.) |
| Schermo:Risoluzione | 320 (W) x 240 (H) dots |
| Funzioni: Grafica | Straight lines, Continuous straight lines, Squares, Circles, Ovals, Arcs, Elliptic arcs, Fan shapes, Elliptic fan shapes, Beveled squares, Bitmaps |
| Temperatura ambiente | 0 to +50 ℃+32 to +122℉ |
| COM. Porta:Connettore | Connector terminal block (8 pins) |
| Funzioni:Lingue | Japanese, English, Simplified Chinese, Traditional Chinese, Korean, German, Italian, Spanish, French, Turkish, Russian, Vietnamese |
| Temperatura di conservazione | –20 to +60 ℃–4 to +140℉ |
| Funzioni:Tipi di font | Fixed (GTWIN) : 8 × 8, 16 × 8, and 16 × 16 dots, Characters can be displayed in the 1, 2, 4, or 8 times width or height.TrueType (GTWIN): 10 to 240 dots, Windows®: 10 to 240 dots |
| Backup della memoria:Memoria | SRAM |
| Risoluzione dei tasti touch | Free layout (8 dots min.) |
| Resistenza alle vibrazioni | 10 to 55 Hz (1 minute cycle): Double amplitude: 0.75 mm0.030 in, 10 minutes in each of the X, Y, and Z directions |
| Display:Colore del display | 4,096 colors |
| Display:Dispositivo di visualizzazione | TFT color LCDNote: The display has been changed STN LCD to TFT LCD from production in December 2011. |
| Memoria dell'utente: Capacità | 12 Mbyte |
| Memoria dell'utente:Memoria | F-ROM |
| Gamma di tensione di esercizio | 21.6 to 26.4 V DC |
| Display: Area visualizzabile | 70.3 (W) x 52.7 (H) mm2.768 (W) x 2.075 (H) inch |
| Resistenza ambientale | IP65 (in the initial stages)Note: This protective structure condition applies to the front surface of the installed panel. This condition does not guarantee usage in all environments provided by users. When reattaching the panel, replace the waterproof packing. |
| Funzioni: Funzione orologio | Provided with a built-in clock. (Can also refer to and display a PLC clock.)* Buy the backup battery (AFPX-BATT). |
| Funzioni: funzioni parziali | Messages, Lamps, Switches, Function switches, Data, Bar graphs, Clocks, Keyboards, Line graphs, Alarm list, Alarm history, Custom parts (messages, lamps, switches) |
| Funzioni:Altre funzioni | Recipe, Flow display, Write device, Language switching, GT link, Operation security, Data logging, SD recipe |
| Funzioni: creazione dello schermo | Dedicated software should be used. Applicable OS: Windows® 2000 / XP / Vista / 7 / 8 / 8.1 / 10Note: The 64-bit version is not supported except for Windows® 7 / 8 / 8.1 / 10.Windows is registered trademark or trademark of Microsoft Corporation in the United States and other countries. |
| Forza di azionamento dei tasti touch | 0.8 N or less |
| Funzioni:Attraverso la funzione | GT connected between PC and PLC allows PLC to be debugged without a direct connection to a PC. |
| Funzioni: Numero di schermi | 180 screens approx.Note: The number of screens that can be registered varies according to the registered contents. |
| Funzioni: Impostazione schermo n. | No. 0 to 3FF |
| Backup della memoria: batteria di backup | Lithium battery (replaceable) AFPX-BATT (Does not include with product.) |
| Soppressione del rumore sovrapposto | 1,000 V [P-P] or more, pulse width of 50 ns, 1 μs between power supply terminals (by a noise simulator) |
| Funzioni: regolazione del contrasto | Unnecessary |
| COM. Porta: Standard di comunicazione | Conforms to RS-232C |
| Metodo di isolamento dell'unità di alimentazione | Transformer isolation |
| Interfaccia di trasferimento dati dello schermo: Protocollo | Our dedicated protocol |
| Interfaccia di trasferimento dati dello schermo:Connettore | USB TYPE-B |
| Funzioni: Impostazioni di comunicazione automatiche | The communication speed (baud rate) is automatically changed if there is no response from the target equipment. |
| COM. Porta: Condizioni di comunicazione esterna | Baud rate: 9,600 bps, 19,200 bps, 38,400 bps, 57,600 bps, 115,200 bpsData bits: 7 or 8 bits, Parity: None, Odd, Even, Stop bits: 1 bit |
| Interfaccia di trasferimento dati dello schermo: Standard di comunicazione | USB1.1 |
Descrizione del prodotto
GT05S 3.5" Touch Screen, Black Frame, 4096 Colors, RTC, 320 x 240 Dots, 24VDC, RS422, SD/SDHC Card
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
