Disponibile Prodotto più richiesto
7PV1513-1AP30

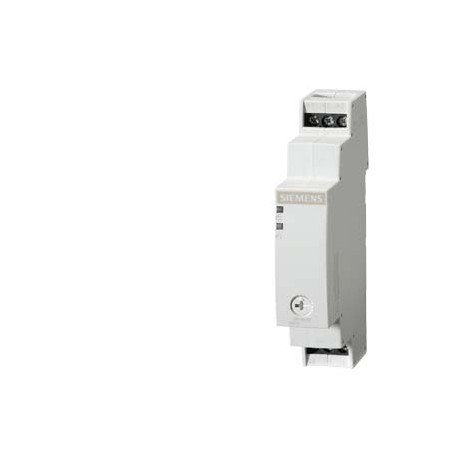

7PV1513-1AP30 SIEMENS Timing relay, electronic ON delay 1 change-over contact, 1 time range 5...100 s 24 V/2..
$0.00USD
4212 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209777354
Codice UPC:040892552706
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209777354 |
| Codice UPC | 040892552706 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 66.7 mm |
| larghezza | 17.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 90 mm |
| ● solido | 1x (0.2 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| — verso l'alto | 0 mm |
| ● a 24 V | 3 A |
| ● massimo | 3 A |
| Fattore Metallo | LAO----- |
| — avanti | 0 mm |
| ● Ritardo all'accensione | Yes |
| ● a 125 V | 0.22 A |
| ● a 250 V | 3 A |
| ● a 50 Hz | 200 ... 240 V |
| ● a 60 Hz | 200 ... 240 V |
| ● bloccato | 24 ... 14 |
| Data13/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5372 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| tempo di recupero | 500 ms |
| — all'indietro | 0 mm |
| — verso il basso | 0 mm |
| ● Ritardo di spegnimento | No |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | 7PV15 timing relays 17.5 mm |
| ultima modifica: | 12/9/2021 |
| Peso netto (kg) | 0,066 Kg |
| tempo regolabile | 5 ... 100 s |
| — di lato | 0 mm |
| Profondità (EF000049) | 66.7 |
| Larghezza (EF000008) | 17.5 |
| metodo di fissaggio | snap-on fastening on 35 mm standard rail |
| funzione del prodotto | |
| spaziatura richiesta | |
| ● non volatile | No |
| Paese di origine | Czech Republic |
| Altezza (EF000040) | 90.0 |
| periodo minimo di accensione | 35 ms |
| posizione di montaggio | any |
| ● valore iniziale | 0.85 |
| ● impulso ritardato | No |
| ● modellamento degli impulsi | No |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| funzione di commutazione | |
| tipo di isolamento | Basic insulation |
| ● durante lo stoccaggio | -40 ... +70 °C |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 81,00 x 92,00 x 22,00 |
| Descrizione del prodotto | Timing relay, electronic ON delay 1 change-over contact, 1 time range 5...100 s 24 V/230 V AC and 24 V DC with LED, Screw terminal |
| temperatura ambiente | |
| grado di inquinamento | 2 |
| designazione del prodotto | timing relay |
| classe di protezione IP | IP20 |
| ● durante il funzionamento | -25 ... +55 °C |
| ● durante il trasporto | -40 ... +70 °C |
| ● valore a scala reale | 1.1 |
| Intervallo di tempo (EF003384) | ['5.0', '100.0'] |
| progettazione del prodotto | slow-operating |
| numero di contatti CO | |
| numero di contatti NC | |
| numero di contatti NO | |
| ● ritardo di accensione additivo | No |
| ● al valore nominale DC | 24 V |
| ● commutazione ritardata | 0 |
| interferenza condotta | |
| influenza dell'alimentazione | 2% in complete voltage range for the set duration |
| ● Ritardo all'accensione/ritardo alla disattivazione | No |
| ● per parti messe a terra | |
| ● circuito stella-triangolo | No |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● cavi AWG solidi | 1x (24 ... 14) |
| Approvazione generale del prodotto | EMC |
| tensione di alimentazione di controllo 1 | |
| designazione del tipo di prodotto | 7PV15 |
| precisione di ripetizione relativa | 2 %; +/- |
| ● a 50 Hz valore nominale | 24 V |
| ● a 60 Hz valore nominale | 24 V |
| ● passaggio per entrare in contatto | No |
| Dichiarazione di conformità | Test Certificates |
| ● contatto istantaneo | 0 |
| ● contatto di passaggio | No |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Corrente nominale (EF000001) | - |
| ● cavi AWG intrecciati | 1x (24 ... 14) |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| ● Ritardo di spegnimento/istantaneo | No |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | Type Test Certificates/Test Report |
| Divieto di sostanze (data) | 05/01/2012 |
| Funzione stella-triangolo (EF003380) | false |
| Con presa di corrente (EF003360) | false |
| categoria secondo EN 954-1 | none |
| tensione di alimentazione di controllo 1 a CA | |
| tensione di alimentazione di controllo 2 a CA | |
| materiale dei contatti di commutazione | AgSnO2 |
| ● con montaggio affiancato | |
| tensione di prova per test di isolamento | 2.2 kV |
| ● impulso ritardato/istantaneo | No |
| ● modellazione dell'impulso/istantanea | No |
| Funzione di modellazione degli impulsi (EF003403) | false |
| frequenza della tensione di alimentazione di controllo 1 | 50 ... 60 Hz |
| umidità relativa durante il funzionamento | 15 ... 85 % |
| ● Contatto ritardato/istantaneo | No |
| sezione trasversale del conduttore collegabile | |
| tensione di prova per test di sovratensione | 4 800 V |
| ● additivo ON-delay/istantaneo | No |
| Possibilità di funzionamento a distanza (EF003361) | false |
| Con uscita a semiconduttore (EF003373) | false |
| valore nominale della resistenza alla sovratensione | 4 000 V |
| ● Ritardo all'accensione/ritardo alla disattivazione/istantaneo | No |
| Numero dell'articolo (numero di mercato) | 7PV1513-1AP30 |
| Immunità EMC secondo IEC 61812-1 | EN 61000-6-2 |
| Adatto come telecomando (EF003362) | false |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| Adatto per montaggio frontale (EF001127) | snap-on fastening on 35 mm standard rail |
| Tipo di collegamento elettrico (EF003961) | Screw connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| funzione di commutazione con segnale di controllo | |
| ● circuito stella-triangolo con tempo di ritardo | No |
| componente del prodotto uscita semiconduttore | No |
| codice di riferimento secondo IEC 81346-2 | K |
| ● passaggio di contatto di rottura/istantaneo | No |
| influenza della temperatura circostante | 2% in complete temperature range for the set duration |
| Funzione di ritardo all'eccitazione (EF003374) | true |
| affidabilità dei contatti ausiliari | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| estensione del prodotto telecomando opzionale | No |
| estensione del prodotto richiesta controllo remoto | No |
| progettazione del terminale di controllo non flottante | No |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● lampeggiante simmetrico con avvio a impulsi | No |
| Funzione di ritardo alla diseccitazione (EF003401) | false |
| resistenza agli urti secondo IEC 60068-2-27 | 11g / 15 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1x (0.25 ... 1.5 mm²) |
| ● lampeggiante asimmetrico con avvio a impulsi | No |
| tipo di tensione della tensione di alimentazione di controllo | AC/DC |
| capacità di commutazione corrente con carico induttivo | 0.01 ... 3 A |
| ● lampeggiante simmetrico con inizio intervallo | No |
| ● passaggio di contatto/contatto istantaneo | No |
| Collegabile al blocco contatti ausiliari (EF006952) | false |
| frequenza di funzionamento con contattore 3RT2 massima | 5 000 1/h |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 10 ... 55 Hz: 0.35 mm |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 1x (0.2 ... 1.5 mm²) |
| ● lampeggiante in modo asimmetrico con inizio a intervalli | No |
| Uscite, reversibili ritardate/non ritardate (EF006988) | false |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['-', '24'] |
| ● riattivabile con segnale di controllo disattivato | No |
| scarica elettrostatica secondo IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| durata di vita meccanica (cicli di commutazione) tipica | 10 000 000 |
| corrente operativa dei contatti ausiliari a AC-15 | |
| corrente operativa dei contatti ausiliari a DC-13 | 1 ... 0.01 |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Funzione contatto flottante all'eccitazione (EF003378) | false |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| classificazione dei contatti ausiliari secondo UL | R150 / B300 |
| ● retroattivabile con segnale di controllo attivato | No |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['200', '240'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['200', '240'] |
| precisione di impostazione relativa rispetto al valore di fondo scala | 5 %; +/- |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| Funzione contatto flottante in caso di diseccitazione (EF003402) | false |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| Funzione orologio, inizio con pausa, variabile (EF003365) | false |
| Funzione orologio, a partire da impulso, variabile (EF003366) | false |
| Adatto per montaggio su guida DIN (guida a cappello) (EF007250) | snap-on fastening on 35 mm standard rail |
| funzione di commutazione del relè di intervallo con segnale di controllo | |
| ● alle uscite relè commutazione ritardata/senza ritardo | No |
| ● lampeggiante simmetrico con avvio a impulsi/istantaneo | No |
| Numero di uscite, ritardate, contatto di commutazione (EF006840) | 1 |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV |
| Numero di uscite, ritardate, contatto normalmente aperto (EF006839) | 0 |
| Numero di uscite, non ritardate, contatto di commutazione (EF006837) | 0 |
| ● lampeggiante simmetrico con inizio a intervallo/istantaneo | No |
| Funzione lampeggiante, inizio con pausa, tempo fisso (EF003363) | false |
| Funzione lampeggiante, avvio con impulso, tempo fisso (EF003364) | false |
| Numero di uscite, ritardate, contatto normalmente chiuso (EF006838) | 0 |
| Numero di uscite, non ritardate, contatto normalmente aperto (EF006836) | 0 |
| fattore di intervallo di funzionamento controllo tensione di alimentazione valore nominale a CC | |
| tipo di collegamento elettrico per circuito ausiliario e di controllo | screw-type terminals |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| Numero di uscite, non ritardate, contatto normalmente chiuso (EF006835) | 0 |
| corrente di esercizio dei contatti ausiliari come contatto NC a AC-15 | |
| corrente operativa dei contatti ausiliari come contatto NO a AC-15 | |
| resistenza elettrica (cicli di commutazione) a AC-15 a 230 V tipica | 100 000 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | No |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| ● retroattivabile con segnale di controllo disattivato/contatto istantaneo | No |
| ● retroattivabile con segnale di controllo attivato/contatto istantaneo | No |
| progettazione del fusibile per la protezione da cortocircuito dell'interruttore ausiliario richiesto | fuse gL/gG: 4 A |
| tensione di isolamento per categoria di sovratensione III secondo IEC 60664 con grado di inquinamento 3 valore nominale | 300 V |
| Approvazione generale del prodottoEMCDachiara di conformitàConfermaDichiarazione di conformitàCertificati di provaaltroDichiarazione di conformità del Regno UnitoCertificati di prova di tipo/Rapporto di provaConferma | General Product Approval |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
