7KM3133-0BA00-3AA0

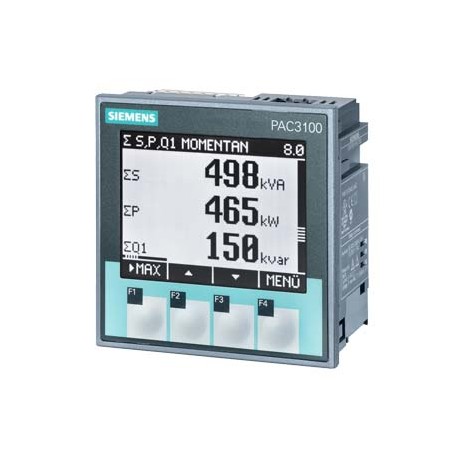

7KM3133-0BA00-3AA0 SIEMENS SENTRON, measuring device, 7KM PAC3100, LCD, L-L: 480 V, L-N: 277 V, 3-phase, Mod..
$0.00USD
3827 in magazzino
Specifiche chiave
:Value
EAN:4011209835238
Codice UPC:040892190830
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209835238 |
| Codice UPC | 040892190830 |
| ETIM | 4 |
| Profondità | 56 mm |
| Larghezza | 96 mm |
| Altezza | 96 mm |
| UNSPSC | 14 |
| eClass | 6 |
| Protocollo | |
| Standard | |
| ● solido | 1x (0.2 ... 2.5 mm²), 2x (0.2 ... 1.0 mm²) |
| Codice di gruppo | P360 |
| peso netto | 469 g |
| Gruppo di prezzo | 15N |
| ● massimo | 65 Hz |
| ● minimo | 45 Hz |
| Larghezza del ritaglio | 92 mm |
| Fattore Metallo | None |
| Altezza del ritaglio | 92 mm |
| Gruppo di prodotti | 5310 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Tasso di trasferimento | |
| curva di tensione | Sinusoidal or distorted |
| Codice delle merci | 90303100 |
| Corrente di uscita | |
| Famiglia di prodotti | 7KM PAC Measuring Devices |
| Durata dell'impulso | |
| numero di chiavi | 4 |
| Peso netto (kg) | 0,428 Kg |
| ● è supportato | Modbus RTU |
| ● impostato a 50 Hz | No |
| ● impostato su 60 Hz | No |
| Paese di origine | Hungary |
| posizione di montaggio | vertical |
| ● valore iniziale | 30 ms |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Corrente misurabile | |
| Quantità di imballaggio | 1 |
| profondità di installazione | 51 mm |
| nome del marchio del prodotto | SENTRON |
| Dimensioni dell'imballaggio | 115,00 x 135,00 x 85,00 |
| Descrizione del prodotto | SENTRON, measuring device, 7KM PAC3100, LCD, L-L: 480 V, L-N: 277 V, 3-phase, Modbus RTU, active/reactive energy, class 1 acc. to IEC 61557-12 & 62053- 21, wide-range power sup. unit AC/DC, screw terminals |
| Designazione del prodotto | 7KM PAC3100 |
| ● a CC / massimo | 30 V |
| Voltmetro (EF006560) | false |
| ● Valore a scala reale | 500 ms |
| Progettazione del prodotto | basic |
| progettazione del display | LCD |
| ● per emettitore di impulsi | according to IEC62053-31 |
| Versione con uscita digitale | switching or pulse output function |
| Amperometro (EF006555) | false |
| Altezza / del display | 54 mm |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | Declaration of Conformity |
| Designazione del tipo di prodotto | Measuring instrument |
| Contatore di impulsi (EF006559) | false |
| Tipo di uscita di commutazione | bidirectional |
| numero di ingressi digitali | 2 |
| Tensione di alimentazione misurabile | |
| Tempo di aggiornamento / sul display | |
| Idoneità al funzionamento | Installation in stationary control panels in closed rooms |
| numero di uscite digitali | 2 |
| ● agli ingressi digitali | screw-type terminals |
| Consumo energetico apparente | |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Misuratore di frequenza (EF006558) | false |
| Risoluzione verticale dello schermo | 96 |
| progettazione dell'alimentatore | Wide-range power supply |
| ● Larghezza / del display | 72 mm |
| ● alle uscite digitali | screw-type terminals |
| Risoluzione orizzontale dell'immagine | 128 |
| Tempi di consegna standard franco fabbrica | 2 Day/Days |
| Supplemento per materie prime | None |
| ● 1 / a CA / Valore nominale | 5 A |
| Misuratore di potenza cieco (EF006556) | false |
| Unità di misura delle dimensioni del pacco | MM |
| ● per segnale <1> / minimo | 2.5 mA |
| Progettazione dell'ingresso di commutazione | Self-supplied |
| Tipo di collegamento elettrico | |
| ● conduttori AWG / solidi | 1x 24 ... 12 |
| ● per EMC contro lo scarico | IEC 61000-4-2 |
| Tipo di montaggio / montaggio a pannello | Yes |
| Dimensioni del prodotto (L x P x A) | Not available |
| Corrente di ingresso / all'ingresso digitale | |
| Tensione di ingresso / all'ingresso digitale | |
| Ritardo di uscita / all'uscita digitale | |
| Tipo di rilevamento del valore misurato | complete |
| periodo di tempo regolabile / minimo | 10 ms |
| ● per EMC per il settore industriale | IEC 61000-6-2 respectively IEC 61326-1:2005, table 2 |
| ● per corrente del conduttore neutro | 45 mA |
| Resistenza di carico / all'ingresso digitale | |
| ● per EMC contro le sovratensioni | IEC 61000-4-5 |
| Tempo di ritardo in ingresso / all'ingresso digitale | |
| Corrente relativa misurabile / a CA | |
| ● Classe di protezione IP / Lato posteriore | IP20 |
| ● per segnale <0> a <1> / massimo | 5 ms |
| ● per segnale <1> a <0> / massimo | 5 ms |
| Temperatura ambiente / durante lo stoccaggio | |
| ● agli ingressi per la tensione di alimentazione | screw-type terminals |
| ● per il controllo del freddo ambientale | IEC 60068-2-1 |
| ● per il controllo del calore secco ambientale | IEC 60068-2-2 |
| Numero dell'articolo (numero di mercato) | 7KM3133-0BA00-3AA0 |
| Temperatura ambiente / durante il funzionamento | |
| Frequenza della tensione di alimentazione / valore nominale | |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Con misuratore di velocità di rotazione (EF006557) | false |
| ● rilevamento automatico della frequenza di linea | Yes |
| ● classe di protezione IP / sul frontale | IP65 |
| ● senza modulo di espansione / tipico | 10 V·A |
| Categoria di misura / per tensione di alimentazione | CATIII |
| Tipo di tensione / della tensione di alimentazione | AC/DC |
| Colore / dello sfondo del display | white |
| Categoria di misura / per segnali digitali | CATI |
| ● funzione del prodotto / misurazione degli impulsi | No |
| Spessore del materiale / del pannello di controllo | |
| Frequenza di linea misurabile / valore iniziale | 45 Hz |
| ● agli ingressi di misura della corrente | screw-type terminals |
| ● agli ingressi di misura per la tensione | screw-type terminals |
| ● tra (PE)N e L / a CA / massimo | 277 V |
| ● tra (PE)N e L / a CA / minimo | 11.5 V |
| ● per EMC contro i campi ad alta frequenza | IEC 61000-4-3 |
| ● funzione del prodotto / misurazione della corrente | Yes |
| ● funzione del prodotto / misurazione della tensione | Yes |
| Modalità operativa per il rilevamento del valore misurato | |
| Condizione di riferimento / per la precisione di misurazione | according to IEC61557-12 (K55) |
| ● valore iniziale per il riconoscimento del segnale<0> | 100 000 Ω |
| ● valore iniziale per il riconoscimento del segnale<1> | 2.5 mA |
| ● codice di riferimento / secondo DIN EN 61346-2 | P |
| Resistenza interna / alle uscite digitali | 55 Ω |
| Frequenza di linea misurabile / Valore di fondo scala | 65 Hz |
| Categoria di misura / per la misurazione della corrente | CATIII |
| Categoria di misura / per la misurazione della tensione | CATIII |
| Tipo di sezioni trasversali dei conduttori collegabili | |
| proprietà dell'uscita / a prova di cortocircuito | Yes |
| ● alle uscite digitali / a CC / massimo | 30 mA |
| ● funzione prodotto / misurazione della frequenza | Yes |
| Dispositivo di misurazione della potenza effettiva (EF006561) | false |
| Procedura di misura / per la misurazione della corrente | TRMS |
| Procedura di misura / per la misurazione della tensione | TRMS |
| ● per il controllo ciclico del calore umido ambientale | IEC 60068-2-30 |
| ● Valore di fondo scala per il riconoscimento del segnale<0> | 0.5 mA |
| ● Valore di fondo scala per il riconoscimento del segnale<1> | 1 000 Ω |
| ● a trefoli fini / con lavorazione dell'estremità del nucleo | 1x (0.25 ... 2.5 mm²), 2x (0.25 ... 1.0 mm²) |
| ● funzione del prodotto / misurazione della potenza attiva | Yes |
| Corrente continua / a corrente alternata / massima ammissibile | 10 A |
| Soppressione del punto zero / per la misurazione della corrente | 10 mA |
| ● all'uscita digitale / per segnale <1> / massimo | 27 mA |
| ● all'uscita digitale / per segnale <1> / minimo | 10 mA |
| Frequenza di commutazione / all'uscita digitale / massima | 17 Hz |
| ● all'uscita digitale / con segnale <0> / massimo | 0.2 mA |
| ● agli ingressi di misura per corrente / solido | 1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²) |
| ● agli ingressi di misura per tensione / solido | 1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²) |
| ● funzione prodotto / misura della potenza reattiva | Yes |
| Dimensioni del dispositivo di monitoraggio della potenza / specifiche dell'azienda | size 96 |
| ● Funzione del prodotto / contrasto del display regolabile | Yes |
| ● tra i conduttori esterni / a corrente alternata / massimo | 480 V |
| ● tra i conduttori esterni / a corrente alternata / minimo | 20 V |
| ● Certificato di idoneità / Approvazione Australia | Yes |
| ● per EMC contro cadute di tensione e interruzioni | IEC 61000-4-11 |
| Classe di protezione delle risorse operative / quando installato | II |
| ● Certificato di idoneità / come approvazione per gli USA | UL 61010-1, 2nd Ed. CAN/CSA-C22.2 NO. 61010-1-04 |
| ● tra (PE)N e L / a CA / valore nominale massimo | 277 V |
| Tolleranza simmetrica relativa / della tensione di alimentazione | 10 % |
| ● Certificato di idoneità / come approvazione per il Canada | UL 61010-1, 2nd Ed. CAN/CSA-C22.2 NO. 61010-1-04 |
| Lingua nazionale / sullo schermo del display / è supportata | ger, en, fr, spa, ita, por, tur, chi |
| Potenza attiva consumata / per misura di corrente / per fase | 500 mW |
| Altitudine di installazione / ad altezza sul livello del mare / massima | 2 000 m |
| ● per EMC contro disturbi elettrici rapidi e transitori | IEC 61000-4-4 |
| ● tra i conduttori esterni / in corrente alternata / valore nominale massimo | 480 V |
| ● Certificato di idoneità / come dichiarazione di conformità CE | IEC 61010-1: 2001 (2nd Ed.) with Corr. 1, EN 61010-1: 2001 (2nd Ed.) and DIN EN 61010-1:2002 with "Berichtigung 1" |
| ● alle uscite digitali / a CC / limitato a 100 ms / massimo | 130 mA |
| Condizioni operative per ingressi digitali / alimentazione di tensione esterna | No |
| ● per EMC contro variabili di disturbo condotte tramite campi HF | IEC 61000-4-6 |
| Tensione di esercizio / come tensione di uscita / a CC / massima consentita | 30 V |
| Tipo di sezioni dei conduttori collegabili / agli ingressi digitali | |
| Tipo di sezioni dei conduttori collegabili / alle uscite digitali | |
| ● Funzione del prodotto / luminosità della retroilluminazione del display regolabile | No |
| ● agli ingressi di misura per corrente / su conduttori AWG / solidi | 2x 20 to 14 |
| ● agli ingressi di misura per tensione / su conduttori AWG / solidi | 2x 20 to 14 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.07.2006 |
| Estensione del campo di misura della corrente / con trasformatori di corrente esterni | Yes |
| Estensione del campo di misura della tensione / con trasformatori di tensione esterni | Yes |
| ● per EMC contro campi magnetici con frequenze di ingegneria energetica | IEC 61000-4-8 |
| Funzione del prodotto / Il display può essere invertito (modalità positiva <=> negativa) | Yes |
| Umidità relativa / a 25 °C / senza condensa / durante il funzionamento | |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Tensione di alimentazione / tra i conduttori esterni / in corrente alternata / massima ammissibile | 576 V |
| Tipo di sezioni dei conduttori collegabili / agli ingressi per la tensione di alimentazione | |
| Codice di riferimento / secondo DIN 40719 esteso secondo IEC 204-2 / secondo IEC 750 | P |
| ● Formula per l'imprecisione relativa della misurazione totale / per l'uscita della variabile misurata | +/- 1.0 % |
| Resistenza interna dei conduttori esterni e dei conduttori neutri / per la misura della tensione | 0.84 MΩ |
| ● Formula per l'imprecisione relativa della misurazione totale / per la corrente variabile misurata | +/- 1.0 % |
| ● Formula per l'imprecisione relativa della misurazione totale / per la tensione variabile misurata | +/- 1.0 % |
| ● agli ingressi di misura per corrente / a trefoli sottili / con lavorazione dell'estremità del nucleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● agli ingressi di misura per tensione / a trefoli sottili / con lavorazione dell'estremità del nucleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| Approvazione generale del prodottoDichiarazione di conformitàAltroConfermaDichiarazione del produttore | General Product Approval |
| ● formula per l'imprecisione relativa della misurazione totale / per la potenza attiva della variabile misurata | +/- 1 % |
| ● Formula per l'imprecisione relativa della misurazione totale / per l'energia attiva della variabile misurata | Class 1 according to IEC 61557-12 and IEC62053-21 |
| ● Formula per l'imprecisione relativa della misurazione totale / per il fattore di output della variabile misurata | +/- 1 % |
| ● formula per l'imprecisione relativa della misurazione totale / per la potenza reattiva della variabile misurata | +/- 3 % |
| ● Formula per l'imprecisione relativa della misurazione totale / per l'energia reattiva della variabile misurata | Class 3 according to IEC61557-12 and IEC62053-23 |
| ● potenza apparente assorbita / per misurazione di corrente / con campo di misura 5 A / per fase | 0.5 V·A |
| ● Funzione del prodotto / Possibilità di riduzione temporizzata dell'intensità luminosa della retroilluminazione del display | Yes |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
