7000-46061-8020420

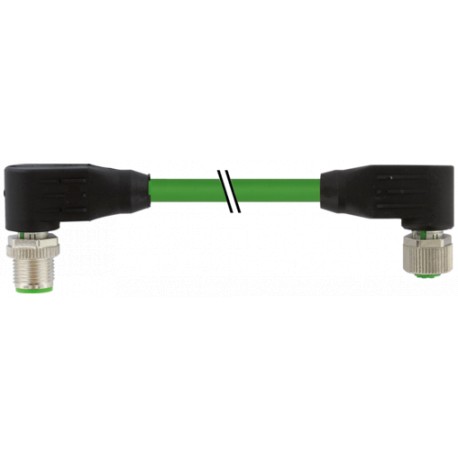

7000-46061-8020420 MURRELEKTRONIK M12 male 90° / M12 female 90° shielded Cube67 PUR 0.5+0.25 shielded gn UL/..
$0.00USD
3736 in magazzino
Specifiche chiave
AWG:similar to AWG 20 (0.5 mm²); similar to AWG 24 (0.25 mm²)
Modulo:46061
Codifica:A-coded
Scudo:yes
Informazioni fornitore
MURRELEKTRONIK
Prodotti: 57918
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| AWG | similar to AWG 20 (0.5 mm²); similar to AWG 24 (0.25 mm²) |
| Modulo | 46061 |
| Codifica | A-coded |
| Scudo | yes |
| Protezione | IP65 and IP67 when plugged and screwed down (EN 60529) |
| display a LED | no |
| Lunghezza del cavo | 4,2 m |
| Numero di pali | 6 |
| Tensione di prova | 1500 V (wire/wire); 1200 V (wire/shield) |
| Scudo (tipo) | Copper braid |
| Colore (giacca) | green |
| Gruppo di materiali | IEC 60664-1, category I |
| sforzo di torsione | ±180°/m |
| Diametro (nucleo) | 4× 0.5 + 2× 0.25 mm² |
| Materiale (filo) | Cu wire, bare |
| Metodo di montaggio | inserted, tightened |
| Tensione nominale | 300 V AC |
| Approvazione (cavo) | cURus (AWM-Style 20549/10493); CE conform |
| Materiale di bloccaggio | Zinc die casting, matte nickel plated |
| Blocco delle porte | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| Grado di inquinamento | 3 |
| Ghiandola di compressione | M12 (SW13) |
| Materiale (guarnizione) | FKM |
| Materiale (giacca) | PUR |
| Tensione di esercizio | max. 30 V AC/DC |
| Ø esterno (rivestimento) | 7.9 mm ±5% |
| Intervallo di temperatura | -25...+85 °C, depending on cable quality |
| Peso del cavo [g/m] | 95,7 g |
| Materiale (contatto) | Copper alloy |
| Raggio di curvatura (fisso) | 5× outer Ø |
| Costruzione (nucleo) | 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (multi-strand wire class 6) |
| Tensione di sovratensione nominale | 0.8 kV |
| Raggio di curvatura (in movimento) | 10× outer Ø |
| Identificazione dei cavi | 802 |
| copertura dello schermo ottico | min. 80% |
| Ø filo singolo (nucleo) | 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²) |
| Velocità di marcia (binario C) | max. 2 m/s |
| Durezza Shore (rivestimento) | 89 ±5 A |
| Diametro del filo incl. isolamento | 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²) |
| Colore/numerazione dei fili | (bl, wh, br, bk) + (gr, pk) |
| Materiale (isolamento del filo) | TPE-E |
| Intervallo di temperatura (fisso) | -50...+80 °C |
| Materiale (superficie di contatto) | Au |
| Proprietà del materiale (rivestimento) | CFC-, halogen-, cadmium-, silicone-free, matt, low-adhesion, machine easy to process, abrasion-resistant |
| Intervallo di temperatura (mobile) | -40...+80 °C |
| Corrente di esercizio per contatto | max. 4 A |
| Numero di cicli di piegatura (C-track) | max. 5 Mio. (25 °C) |
| Durezza Shore (isolamento del filo) | 55 ±5 D |
| Tensione di esercizio (solo omologata UL) | 30 V AC/DC |
| Numero di articolo del prodotto del produttore | 7000-46061-8020420 |
| adatto per tubo corrugato (Ø interno) | without |
Descrizione del prodotto
M12 male 90° / M12 female 90° A-cod. shielded
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
* only for products with UL/CSA approved cable
