7000-41911-6370200

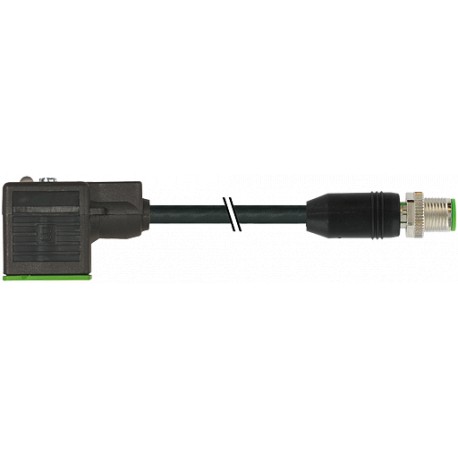

7000-41911-6370200 MURRELEKTRONIK M12 male 0° / MSUD valve plug form A 18 mm + Amplifier PUR 4X0.75 black UL..
$0.00USD
4624 in magazzino
Specifiche chiave
AWG:similar to AWG 18
EAN:4048879356862
Modulo:41911
Codifica:A-coded
Informazioni fornitore
MURRELEKTRONIK
Prodotti: 57918
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| AWG | similar to AWG 18 |
| EAN | 4048879356862 |
| Modulo | 41911 |
| Codifica | A-coded |
| Scudo | no |
| eClass | 27143423 |
| Alloggiamento | Black plastic (gray on request) |
| Art.No.: | 7000-41911-6370200 |
| Materiale | MSUD (PBT); M12 (PUR) |
| Ø esterno | 6.5 mm ±5% |
| Standard | DIN EN 61076-2-101 (M12) |
| Tipo di cavo | 3 (PUR) |
| Protezione | IP67 inserted and tightened (EN 60529) |
| display a LED | yellow |
| Colore della giacca | black |
| Numero di pali | 4 |
| Tensione di prova | 2 500 V AC |
| Velocità di torsione | 35 cycles/min |
| Colore (giacca) | black |
| Unità di imballaggio | 1 |
| sforzo di torsione | ±180°/m |
| Isolamento dei fili | PP (bk num, gnye) |
| Controllo corrente | 2.5...3.5 mA |
| Tensione di controllo | ON: 10...30 V DC; OFF: 0...3.5 V DC (IN) |
| Diametro (nucleo) | 4 × 0.75 mm² |
| Materiale (filo) | Cu wire, bare |
| Metodo di montaggio | inserted, tightened |
| Tensione nominale | 300 V AC |
| Resistore (nucleo) | max. 26 Ω/km (20 °C) |
| Disattivare l'orario di punta | max. 46 V |
| Approvazione (cavo) | cRUus (AWM-Style 20549/10493); CE conform |
| Materiale di bloccaggio | Zinc die casting, matte nickel plated |
| Blocco delle porte | M3/M12 × 1 mm (recommended torque 0.4/0.6 Nm) |
| Ghiandola di compressione | M12 (SW13) |
| Materiale (guarnizione) | PUR |
| Materiale (giacca) | PUR (UL/CSA) |
| Tensione di esercizio | 12...30 V DC |
| Ø esterno (rivestimento) | 6.5 mm ±5% |
| paese di origine | CZ |
| Proprietà del binario C | 10 Mio. |
| Peso del cavo [g/m] | 69,30 |
| Materiale (contatto) | Copper alloy |
| resistenza termica | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Raggio di curvatura (fisso) | 5 × outer Ø |
| Costruzione (nucleo) | 42 × 0.15 mm (multi-strand wire class 6) |
| Consumo attuale | 6 mA |
| Frequenza di commutazione | max. 50 Hz |
| resistenza chimica | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Prodotto alternativo: | Product ComparisonMSUDForm A (18 mm)Male M12straight12...30 V DC4-poleZ-Diode + LEDControl currentSwitching frequencyFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm41911CablesNo./diameter of wires4 × 0.75 mm²Wire isolationPP (bk num, gnye)C-track properties10 Mio.Jacket ColorblackMaterial (jacket)PUR (UL/CSA)Outer Ø6.5 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification637Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]69,30Material (wire)Cu wire, bareResistor (core)max. 26 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)42 × 0.15 mm (multi-strand wire class 6)Diameter (core)4 × 0.75 mm²AWGsimilar to AWG 18Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.85 mm ±5%Color/numbering of wiresbk numbered, gnye longitudinally stripedStranding combination4 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)6.5 mm ±5%Color (jacket)blackchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 10 m/s²Torsion stress±180°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles/minTechnical DataOperating voltage12...30 V DCOperating current per contact100 mA...2 AControl voltageON: 10...30 V DC; OFF: 0...3.5 V DC (IN)Control current2.5...3.5 mASwitching frequencymax. 50 HzCodingA-codedNo. of poles4Current consumption6 mASwitch off peakmax. 46 VLED displayyellowLocking of portsM3/M12 × 1 mm (recommended torque 0.4/0.6 Nm)Compression glandM12 (SW13)ProtectionIP67 inserted and tightened (EN 60529)MaterialMSUD (PBT); M12 (PUR)Locking materialZinc die casting, matte nickel platedHousingBlack plastic (gray on request)suitable for corrugated tube (internal Ø)withoutGeneral dataStandardsDIN EN 61076-2-101 (M12)Mounting methodinserted, tightenedMaterial (contact)Copper alloyMaterial (contact surface)MSUD (Ag); M12(Au)Material (gasket)PURCommercial datacountry of originCZcustoms tariff number85444290EAN4048879356862eClass27143423Packaging unit1 |
| Raggio di curvatura (in movimento) | 10 × outer Ø |
| Identificazione dei cavi | 637 |
| Capacità di carico attuale | to DIN VDE 0298-4 |
| Numero di cicli di torsione | max. 2 Mio. (25 °C) |
| Numero/diametro dei fili | 4 × 0.75 mm² |
| Ø filo singolo (nucleo) | 0.15 mm |
| Combinazione di spiaggiamento | 4 wires twisted |
| numero della tariffa doganale | 85444290 |
| Accelerazione (C-track) | max. 10 m/s² |
| Velocità di marcia (binario C) | max. 3 m/s |
| Durezza Shore (rivestimento) | 90 ±5 A |
| Diametro del filo incl. isolamento | 1.85 mm ±5% |
| Colore/numerazione dei fili | bk numbered, gnye longitudinally striped |
| Materiale (isolamento del filo) | PP |
| Intervallo di temperatura (fisso) | -40...+80 °C |
| Materiale (superficie di contatto) | MSUD (Ag); M12(Au) |
| Proprietà del materiale (rivestimento) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| Intervallo di temperatura (mobile) | -25...+80 °C |
| Corrente di esercizio per contatto | 100 mA...2 A |
| Numero di cicli di piegatura (C-track) | max. 10 Mio. (25 °C) |
| Durezza Shore (isolamento del filo) | 70 ±5 D |
| Proprietà del materiale (isolamento del filo) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| adatto per tubo corrugato (Ø interno) | without |
Descrizione del prodotto
M12MALE 0°/MSUD VALVE PLUG FORM A 18MM AMPLIFIERPUR 4X0.75 black UL/CSA, drag ch 2m
