7000-40681-6500150

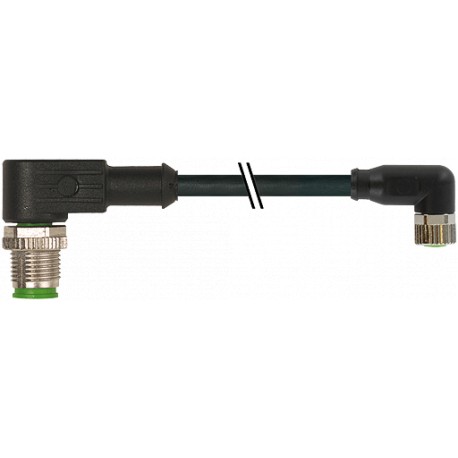

7000-40681-6500150 MURRELEKTRONIK M12 male 90° / M8 female 90° PUR 3x0.25 black UL/CSA + robot + drag chain ..
$0.00USD
3072 in magazzino
Specifiche chiave
AWG:similar to AWG 24
EAN:4048879417549
Modulo:40681
Scudo:no
Informazioni fornitore
MURRELEKTRONIK
Prodotti: 57918
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| AWG | similar to AWG 24 |
| EAN | 4048879417549 |
| Modulo | 40681 |
| Scudo | no |
| eClass | 27279218 |
| Art.No.: | 7000-40681-6500150 |
| Materiale | PUR |
| Ø esterno | 4.3 mm ±5% |
| Standard | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
| Tipo di cavo | 5 (PUR schweißfunkenbeständig) |
| Protezione | IP66K, IP67 inserted and tightened (EN 60529) |
| Colore della giacca | black |
| Tensione di prova | 2 500 V AC |
| Velocità di torsione | 35 cycles/min |
| Colore (giacca) | black |
| Gruppo di materiali | IEC 60664-1, category I |
| Unità di imballaggio | 1 |
| sforzo di torsione | ±360°/m |
| Isolamento dei fili | PP (br, bl, bk) |
| Diametro (nucleo) | 3 × 0.25 mm² |
| Materiale (filo) | Cu wire, bare |
| Tensione nominale | 300 V AC |
| Resistore (nucleo) | max. 79 Ω/km (20 °C) |
| Approvazione (cavo) | cRUus (AWM-Style 20549/10493); CE conform |
| Materiale di bloccaggio | Zinc die casting, nickel-plated |
| Blocco delle porte | Screw thread M8/M12 × 1 mm (recommended torque 0.4/0.6 Nm) self-securing |
| Grado di inquinamento | 3 |
| Ghiandola di compressione | M8 (SW9), M12 (SW13) |
| Materiale (giacca) | PUR (UL/CSA), welding spark |
| Tensione di esercizio | max. 50 V AC/60 V DC |
| Ø esterno (rivestimento) | 4.3 mm ±5% |
| Intervallo di temperatura | -25...+85 °C, depending on cable quality |
| paese di origine | DE |
| Proprietà del binario C | 10 Mio. |
| Peso del cavo [g/m] | 26,40 |
| resistenza termica | flame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistant |
| Raggio di curvatura (fisso) | 5 × outer Ø |
| Costruzione (nucleo) | 32 × 0.1 mm (multi-strand wire class 6) |
| Tensione di sovratensione nominale | 1.5 kV |
| resistenza chimica | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Prodotto alternativo: | Product ComparisonMale 90° – female 90°M12 – M8, 3-polePlastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm40681CablesNo./diameter of wires3 × 0.25 mm²Wire isolationPP (br, bl, bk)C-track properties10 Mio.Material (jacket)PUR (UL/CSA), welding sparkOuter Ø4.3 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification650Cable Type5 (PUR schweißfunkenbeständig)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]26,40Material (wire)Cu wire, bareResistor (core)max. 79 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)32 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.25 mm²AWGsimilar to AWG 24Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)74 ±3 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistantShore hardness (jacket)58 ±3 DOuter-Ø (jacket)4.3 mm ±5%Color (jacket)blackchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistantNominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Torsion stress±360°/mNo. of torsion cyclesmax. 1 Mio. (25 °C)Torsion speed35 cycles/minJacket ColorblackTechnical DataOperating voltagemax. 50 V AC/60 V DCOperating voltage (only UL listed)max. 30 V AC/DCOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category ILocking of portsScrew thread M8/M12 × 1 mm (recommended torque 0.4/0.6 Nm) self-securingCompression glandM8 (SW9), M12 (SW13)ProtectionIP66K, IP67 inserted and tightened (EN 60529)Locking materialZinc die casting, nickel-platedMaterialPURsuitable for corrugated tube (internal Ø)M12 (10 mm); M8 (6.5 mm)Rated surge voltage1.5 kVGeneral dataStandardsDIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)Pollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879417549eClass27279218Packaging unit1 |
| Raggio di curvatura (in movimento) | 10 × outer Ø |
| Identificazione dei cavi | 650 |
| Capacità di carico attuale | to DIN VDE 0298-4 |
| Numero di cicli di torsione | max. 1 Mio. (25 °C) |
| Numero/diametro dei fili | 3 × 0.25 mm² |
| Ø filo singolo (nucleo) | 0.1 mm |
| Combinazione di spiaggiamento | 3 wires twisted |
| numero della tariffa doganale | 85444290 |
| Accelerazione (C-track) | max. 5 m/s² |
| Velocità di marcia (binario C) | max. 3.3 m/s |
| Durezza Shore (rivestimento) | 58 ±3 D |
| Diametro del filo incl. isolamento | 1.25 mm ±5% |
| Colore/numerazione dei fili | br, bk, bl |
| Materiale (isolamento del filo) | PP |
| Intervallo di temperatura (fisso) | -40...+80 °C |
| Proprietà del materiale (rivestimento) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistant |
| Intervallo di temperatura (mobile) | -25...+80 °C |
| Corrente di esercizio per contatto | max. 4 A |
| Distanza di attraversamento (binario C) | max. 5 m (horizontal) |
| Numero di cicli di piegatura (C-track) | max. 10 Mio. (25 °C) |
| Durezza Shore (isolamento del filo) | 74 ±3 D |
| Proprietà del materiale (isolamento del filo) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| Tensione di esercizio (solo omologata UL) | max. 30 V AC/DC |
| adatto per tubo corrugato (Ø interno) | M12 (10 mm); M8 (6.5 mm) |
Descrizione del prodotto
M12 male 90° / M8 female 90° A-cod.PUR 3x0.25 bk UL/CSA+robot+drag ch. 1.5m
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
