Disponibile Prodotto più richiesto
7000-14561-8002000

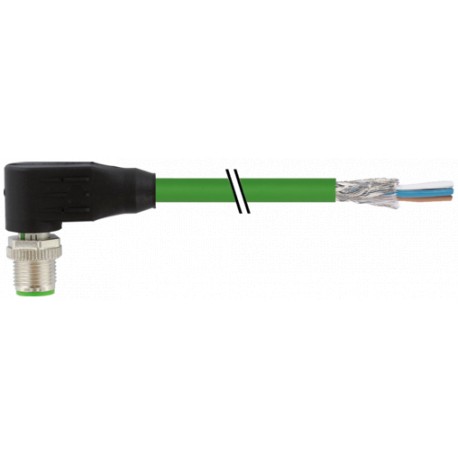

7000-14561-8002000 MURRELEKTRONIK M12 MALE,90° SHIELDED, D-COD, ETHERNET PVC 2x2xAWG22 shielded gn 20.0
$0.00USD
4170 in magazzino
Specifiche chiave
AWG:similar to AWG 22
Modulo:14561
Codifica:D-coded
Scudo:yes
Informazioni fornitore
MURRELEKTRONIK
Prodotti: 57918
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| AWG | similar to AWG 22 |
| Modulo | 14561 |
| Codifica | D-coded |
| Scudo | yes |
| Materiale | PUR |
| Standard | DIN EN 61076-2-101 (M12) |
| Protezione | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| Lunghezza del cavo | 20 m |
| Tensione di prova | 2000 V AC (test duration 1 min) |
| Scudo (tipo) | Copper braid |
| Tasso di trasferimento | up to 100 Mbit/s full duplex |
| Colore (giacca) | green |
| Gruppo di materiali | IEC 60664-1, category I |
| Diametro (nucleo) | 1× 4× AWG22/7 |
| Materiale (filo) | Cu wire, bare |
| Tensione nominale | 300 V AC |
| Resistore (nucleo) | max. 55 Ω/km (20 °C) |
| Approvazione (cavo) | UL (AWM-Style 2571/10578), CSA; CE conform; PROFINET Guideline |
| Materiale di bloccaggio | Zinc die casting, matte nickel plated |
| Blocco delle porte | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| Grado di inquinamento | 3 |
| Ghiandola di compressione | M12 (SW13) |
| Materiale (giacca) | PVC |
| Tensione di esercizio | max. 60 V DC |
| Ø esterno (rivestimento) | 6.5 mm ±5% |
| Intervallo di temperatura | -25...+85 °C, depending on cable quality |
| Peso del cavo [g/m] | 73,7 g |
| resistenza termica | flammwidrig nach UL 1581 Section 1060 (FT1), Section 1061 (cable flame), IEC 60332-1-2 |
| Raggio di curvatura (fisso) | 5× outer Ø |
| Costruzione (nucleo) | 7× 0.254 mm |
| Tensione di sovratensione nominale | 1.5 kV |
| Parametri di trasferimento | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| resistenza chimica | Oil resistance IEC 60811-2-1, ASTM Öle 1, ICEA S-82-552 Std. |
| Raggio di curvatura (in movimento) | 15× outer Ø |
| Identificazione dei cavi | 800 |
| copertura dello schermo ottico | min. 85% |
| Accelerazione (C-track) | max. 2 m/s |
| Velocità di marcia (binario C) | max. 3.3 m/s |
| Durezza Shore (rivestimento) | 85 ±5 A |
| Diametro del filo incl. isolamento | 1.52 mm ±5% |
| Colore/numerazione dei fili | wh, ye, bl, or |
| Materiale (isolamento del filo) | PE |
| Lunghezza di spogliatura (giacca) | 20 mm |
| Intervallo di temperatura (fisso) | -30...+80 °C |
| Intervallo di temperatura (mobile) | -10...+70 °C |
| Corrente di esercizio per contatto | max. 1.5 A |
| Numero di cicli di piegatura (C-track) | max. 2 Mio. (25 °C) |
| Durezza Shore (isolamento del filo) | 55 ±5 D |
| Numero di articolo del prodotto del produttore | 7000-14561-8002000 |
| adatto per tubo corrugato (Ø interno) | without |
Descrizione del prodotto
M12 male 90° D-cod. with cable shielded
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
* only for products with UL/CSA approved cable
