Disponibile Prodotto più richiesto
7000-08102-2341000

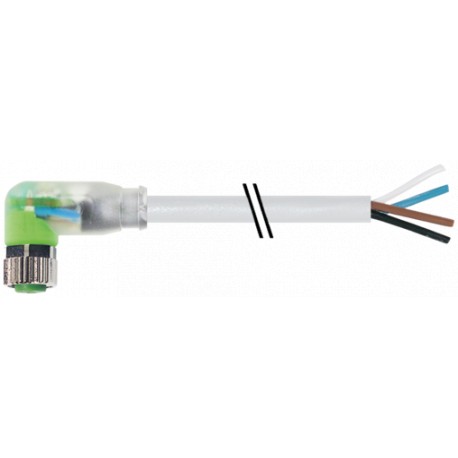

7000-08102-2341000 MURRELEKTRONIK M8 female 90° A-cod. with cable LEDPUR 4x0.34 gy UL/CSA+drag ch. 10m
$0.00USD
3197 in magazzino
Specifiche chiave
AWG:similar to AWG 22
Modulo:08102
Scudo:no
Materiale:PUR
Informazioni fornitore
MURRELEKTRONIK
Prodotti: 57918
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| AWG | similar to AWG 22 |
| Modulo | 08102 |
| Scudo | no |
| Materiale | PUR |
| Standard | DIN EN 61076-2-104 (M8) |
| Tipo di cavo | 3 (PUR) |
| Protezione | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| display a LED | (yellow/green) |
| Lunghezza del cavo | 10 m |
| Tensione di prova | 2500 V AC |
| Velocità di torsione | 35 cycles/min |
| Colore (giacca) | gray |
| Gruppo di materiali | IEC 60664-1, category I |
| sforzo di torsione | ±180°/m |
| Diametro (nucleo) | 4× 0.34 mm² |
| Materiale (filo) | Cu wire, bare |
| Metodo di montaggio | inserted, tightened |
| Tensione nominale | 300 V AC |
| Resistore (nucleo) | max. 57 Ω/km (20 °C) |
| Approvazione (cavo) | cURus (AWM-Style 20549/10493); CE conform |
| Materiale di bloccaggio | Zinc die casting, matte nickel plated |
| Blocco delle porte | Screw thread (M8×1 mm) recommended torque 0.4 Nm, self-securing |
| Grado di inquinamento | 3 |
| Ghiandola di compressione | M8 (SW9) |
| Materiale (guarnizione) | FKM |
| Materiale (giacca) | PUR |
| Tensione di esercizio | 24 V DC ±25% |
| Ø esterno (rivestimento) | 4.5 mm ±5% |
| Intervallo di temperatura | -25...+85 °C, depending on cable quality |
| Peso del cavo [g/m] | 36,3 g |
| Materiale (contatto) | Copper alloy |
| resistenza termica | flame retardand UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Raggio di curvatura (fisso) | 5× outer Ø |
| Costruzione (nucleo) | 42× 0.1 mm (multi-strand wire class 6) |
| Tensione di sovratensione nominale | 0.8 kV |
| resistenza chimica | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| Raggio di curvatura (in movimento) | 10× outer Ø |
| Identificazione dei cavi | 234 |
| Capacità di carico attuale | to DIN VDE 0298-4 |
| Numero di cicli di torsione | max. 2 Mio. (25 °C) |
| Ø filo singolo (nucleo) | 0.1 mm |
| Combinazione di spiaggiamento | 4 wires twisted |
| Accelerazione (C-track) | max. 10 m/s² |
| Velocità di marcia (binario C) | max. 3 m/s |
| Durezza Shore (rivestimento) | 90 ±5 A |
| Diametro del filo incl. isolamento | 1.25 mm ±5% |
| Colore/numerazione dei fili | br, bk, bl, wh |
| Materiale (isolamento del filo) | PP |
| Lunghezza di spogliatura (giacca) | 20 mm |
| Intervallo di temperatura (fisso) | -40...+80 °C, (+90 °C at max. 10 000 operating hours) |
| Materiale (superficie di contatto) | Au |
| Proprietà del materiale (rivestimento) | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| Intervallo di temperatura (mobile) | -25...+80 °C, (+90 °C at max. 10 000 operating hours) |
| Corrente di esercizio per contatto | max. 4 A |
| Numero di cicli di piegatura (C-track) | max. 10 Mio. (25 °C) |
| Durezza Shore (isolamento del filo) | 70 ±5 D |
| Proprietà del materiale (isolamento del filo) | CFC-, halogen-, cadmium-, silicone- and lead-free |
| Tensione di esercizio (solo omologata UL) | max. 30 V DC |
| Numero di articolo del prodotto del produttore | 7000-08102-2341000 |
| adatto per tubo corrugato (Ø interno) | 6.5 mm |
Descrizione del prodotto
M8 female 90° A-cod. with cable LED
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
* only for products with UL/CSA approved cable
