6EP1333-1AL12

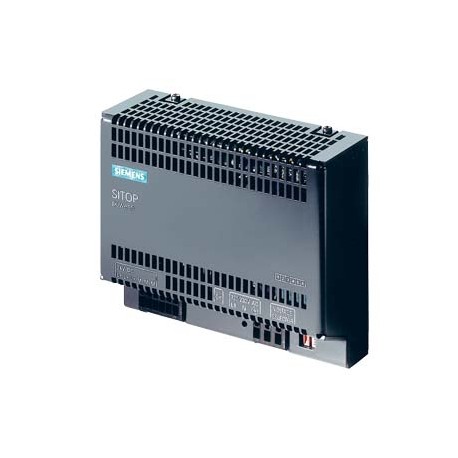

6EP1333-1AL12 SIEMENS SITOP power 5 A, Special Line Stabilized power supply input: 120/230 V AC, output: 24 ..
$0.00USD
3168 in magazzino
Specifiche chiave
:Value
EAN:4025515150831
Codice UPC:783087669611
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4025515150831 |
| Codice UPC | 783087669611 |
| ETIM | 4 |
| IDEA | 4 |
| Ingresso | 1-phase AC |
| Produzione | Controlled, isolated DC voltage |
| UNSPSC | 14 |
| eClass | 6 |
| Marchio CE | Yes |
| ● in alto | 50 mm |
| — Nota | with natural convection |
| ● Nota | Set by means of selector switch on the device |
| ● sinistra | 0 mm |
| ● giusto | 0 mm |
| Codice di gruppo | R315 |
| I²t, max. | 0.8 A²·s |
| ● Uscita | L+, M: 3 screw terminals each for 0.5 ... 2.5 mm² |
| ● fondo | 50 mm |
| Approvazione CB | No |
| Connessioni | |
| Approvazione FM | - |
| Gruppo di prezzo | 590 |
| ● 1 a corrente alternata | 85 ... 132 V |
| ● 2 a corrente alternata | 170 ... 264 V |
| ● massimo | 3 ms |
| ● tipico | 0.26 mA |
| Installazione | Snaps onto DIN rail EN 60715 35x7.5/15 |
| Fattore Metallo | None |
| Gamma attuale | 0 ... 5 A |
| Corrente di ingresso | |
| Tensione di ingresso | |
| Gruppo di prodotti | 4204 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| ● Ausiliario | - |
| Codice delle merci | 85044090 |
| MTBF a 40 °C | 1 250 000 h |
| Immunità al rumore | EN 61000-6-2 |
| Famiglia di prodotti | Ordering Data Overview |
| Visualizzazione dello stato | Green LED for 24 V OK |
| Tensione di alimentazione | |
| corrente di dispersione | |
| Buffering di rete | at Vin = 93/187 V |
| Approvazione marina | - |
| Peso netto (kg) | 0,600 Kg |
| Comportamento on/off | No overshoot of Vout (soft start) |
| Peso, circa | 0.6 kg |
| Campo di regolazione | 22 ... 29 V |
| Profondità (EF000049) | 60.0 |
| Classe di protezione | Class I |
| Portata nominale della linea | 47 ... 63 Hz |
| Spaziatura richiesta | |
| Ingresso ad ampio raggio | No |
| Larghezza (EF000008) | 160.0 |
| ● Ingresso di alimentazione | L, N, PE: 1 screw terminal each for 0.5 ... 2.5 mm² single-core/finely stranded |
| Paese di origine | Romania |
| Altezza (EF000040) | 130.0 |
| Altre informazioni | Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified) |
| Limitazione di corrente | 5.5 ... 6.5 A |
| isolamento galvanico | Safety extra-low output voltage Uout acc. to EN 60950-1 and EN 50178 |
| LKZ_FDB/ ID catalogo | KT10-PB |
| Data di entrata in vigore del PLM | Product phase-out since: 01.11.2019 |
| Quantità di imballaggio | 1 |
| Aumento di tensione, tip. | 40 ms |
| ● durante lo stoccaggio | -40 ... +85 °C |
| Temperatura ambiente | |
| Dimensioni dell'imballaggio | 14,00 x 17,00 x 7,00 |
| Descrizione del prodotto | SITOP power 5 A, Special Line Stabilized power supply input: 120/230 V AC, output: 24 V DC/5 A |
| Ritardo di avvio, max. | 2 s |
| Interferenza emessa | EN 55022 Class B |
| Protezione dalle esplosioni | - |
| ● durante il funzionamento | 0 ... 60 °C |
| ● durante il trasporto | -40 ... +85 °C |
| Tecnologia di connessione | screw-type terminals |
| Tensione nominale Vout DC | 24 V |
| Stabilizzato (EF005302) | - |
| Approvazione UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Fusibile in ingresso incorporato | T 3,15 A/250 V (not accessible) |
| Profondità del recinto | 60 mm |
| Impostazione della tensione di uscita | via potentiometer |
| Resistenza alla sovratensione | 2.3 × Vin rated, 1.3 ms |
| Frequenza di linea nominale 1 | 50 Hz |
| Frequenza di linea nominale 2 | 60 Hz |
| Larghezza del recinto | 160 mm |
| Altezza del recinto | 130 mm |
| Potenza di uscita (EF003034) | 120.0 |
| Ciclo di vita del prodotto (PLM) | PM400:Phase Out Started |
| ● 1 a valore nominale AC | 120 V |
| ● 2 a valore nominale AC | 230 V |
| Protezione da cortocircuito | Electronic shutdown, automatic restart |
| Larghezza incorporata (EF000846) | 160.0 |
| Altezza di incasso (EF000332) | 230.0 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Versione modulare (EF001126) | true |
| Tolleranza totale, statica ± | 1 % |
| Isolamento primario/secondario | Yes |
| Corrente di sovraccarico a breve termine | |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Limitazione delle armoniche di alimentazione | - |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | CM |
| Consumo energetico (EF000346) | - |
| Protezione da sovratensione in uscita | Additional control loop, shutdown at approx. 33 V, automatic restart |
| Potenza attiva fornita tipica | 120 W |
| Dimensioni del prodotto (L x P x A) | Not available |
| Valore di corrente nominale Iout nominale | 5 A |
| A prova di cortocircuito (EF007332) | true |
| Bilanciamento del carico statico, ca. | 0.5 % |
| Grado di protezione (EN 60529) | IP20 |
| Ondulazione residua picco-picco, max. | 150 mV |
| Ondulazione residua picco-picco, tip. | 40 mV |
| Corrente di uscita massima 1 (EF008284) | 5 |
| Corrente di uscita massima 2 (EF008285) | - |
| Corrente di uscita massima 3 (EF008286) | - |
| Indicatore di sovraccarico/cortocircuito | - |
| ● alla tensione di ingresso nominale 120 V | 2.2 A |
| ● alla tensione di ingresso nominale 230 V | 1.2 A |
| Possibilità di montaggio su guida (EF003972) | - |
| Possibilità di montaggio a parete (EF003973) | - |
| Compensazione statica della rete, ca. | 0.1 % |
| Possibilità di montaggio diretto (EF005689) | false |
| Buffering di rete a Iout nominale, min. | 20 ms; at Vin = 93/187 V |
| Grado di protezione (IP) (EF005474) | IP20 |
| Classe di umidità secondo EN 60721 | Climate class 3K3, 5 … 95% no condensation |
| Tensione di uscita stabilizzata (EF003092) | - |
| Numero dell'articolo (numero di mercato) | 6EP1333-1AL12 |
| Tensione di alimentazione nominale a CC (EF007078) | - |
| SIL secondo IEC 61508 (EF009889) | - |
| ● in caso di cortocircuito durante il funzionamento | 500 ms |
| Grado di protezione (NEMA) (EF011959) | - |
| Tipo di collegamento elettrico (EF003961) | Screw connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| 1a tensione di uscita secondaria (EF006792) | ['24', '24'] |
| 2a tensione di uscita secondaria (EF006797) | - |
| 3a tensione di uscita secondaria (EF006800) | - |
| Tempo di impostazione del passo di carico dal 100 al 50%, tip. | 0.1 ms |
| Tempo di impostazione del passo di carico dal 50 al 100%, tip. | 0.1 ms |
| Tensione secondaria regolabile (EF007002) | true |
| Valore RMS della corrente di cortocircuito persistente | |
| Adatto per funzioni di sicurezza (EF001597) | - |
| Valore nominale corrente di uscita 1 (EF009396) | 5.0 |
| Valore nominale corrente di uscita 2 (EF009397) | - |
| Valore nominale corrente di uscita 3 (EF009398) | - |
| Valore nominale della tensione di uscita 1 (EF009393) | - |
| Valore nominale della tensione di uscita 2 (EF009394) | - |
| Valore nominale della tensione di uscita 3 (EF009395) | - |
| Tipo di tensione di alimentazione (EF002991) | AC |
| Funzione del prodotto tensione di uscita regolabile | Yes |
| Proprietà dell'uscita A prova di cortocircuito | Yes |
| Picchi picco-picco, max. (larghezza di banda: 20 MHz) | 240 mV |
| Picchi picco-picco, tip. (larghezza di banda: 20 MHz) | 100 mV |
| Limitazione della corrente di attivazione (+25 °C), max. | 32 A |
| Commutazione parallela per prestazioni migliorate | Yes |
| Tensione di alimentazione nominale a CA 50 Hz (EF007076) | ['230', '230'] |
| Tensione di alimentazione nominale a CA 60 Hz (EF007077) | ['120', '120'] |
| ● su cortocircuito durante l'avviamento | 500 ms |
| Durata della limitazione della corrente di spunto a 25 °C | |
| Efficienza a Vout nominale, Iout nominale, circa. | 88 % |
| Perdita di potenza a Vout nominale, Iout nominale, circa | 17 W |
| Protezione nell'ingresso di alimentazione di rete (IEC 898) | Recommended miniature circuit breaker: from 6 A characteristic C |
| ● in caso di cortocircuito durante il funzionamento tipico | 20 A |
| Larghezza in numero di spazi modulari (EF002950) | - |
| Compensazione dinamica della rete (Vin nominale ±15 %), max. | 0.3 % |
| ● su cortocircuito durante l'avviamento tipico | 20 A |
| Durata della capacità di sovraccarico per corrente in eccesso | |
| Livellamento dinamico del carico (Iout: 50/100/50 %), Uout ± tip. | 0.5 % |
| Livello di prestazione secondo EN ISO 13849-1 (EF007399) | - |
| Numero di unità commutabili in parallelo per prestazioni migliorate | 2 |
| Caratteristica del prodotto dell'alloggiamento dell'involucro per il montaggio affiancato | Yes |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.08.2006 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
