5SP3780

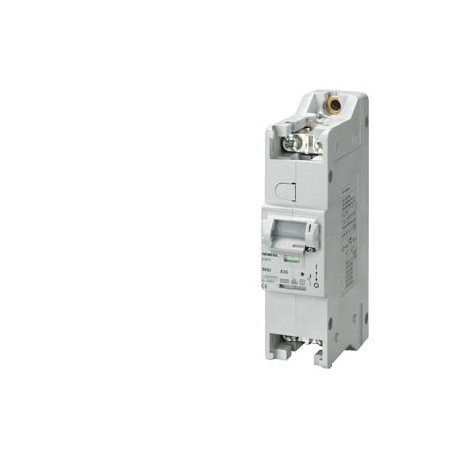

5SP3780 SIEMENS Main miniature circuit breaker (SHU), selective, 1-pole, 80 A
$0.00USD
4755 in magazzino
Specifiche chiave
:Value
EAN:4001869068558
Codice UPC:Not available
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4001869068558 |
| Codice UPC | Not available |
| ETIM | 4 |
| Profondità | 91 mm |
| Note | Sucessor:Further information about local contact: www.siemens.com/lowvoltage/contact |
| Altezza | 145 mm |
| eClass | 6 |
| Codice di gruppo | P310 |
| peso netto | 492 g |
| Gruppo di prezzo | 12D |
| ● massimo | 440 V |
| ● minimo | 110 V |
| Fattore Metallo | L-O----- |
| ● sigillabile | Yes |
| Tipo di montaggio | standard rail |
| Gruppo di prodotti | 5508 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85362090 |
| Famiglia di prodotti | Ordering Data Overview |
| Peso netto (kg) | 0,525 Kg |
| Caratteristica del prodotto | |
| numero di poli | 1 |
| ● valore nominale | 25 kA |
| Resistenza agli urti | 30 g, at least 3 impacts, impact duration 11 ms |
| Paese di origine | Czech Republic |
| Componente del prodotto | |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Data di entrata in vigore del PLM | Product phase-out since: 30.04.2020 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Temperatura ambiente | |
| Grado di inquinamento | 3 |
| Dimensioni dell'imballaggio | 110,00 x 200,00 x 130,00 |
| Descrizione del prodotto | Main miniature circuit breaker (SHU), selective, 1-pole, 80 A |
| Designazione del prodotto | Miniature circuit breaker |
| Classe di protezione IP | IP20, with connected conductors |
| Frequenza (EF000034) | 50 |
| categoria di sovratensione | IV |
| ● terminali a sella | Yes |
| Progettazione del prodotto | Main miniature circuit breaker |
| numero di unità di larghezza | 2 |
| Numero di poli / Nota | 1P |
| Ciclo di vita del prodotto (PLM) | PM400:Phase Out Started |
| Corrente nominale (EF000227) | 80 |
| Tensione nominale (EF000228) | 230 |
| interruttore automatico / Progettazione | 5SP3 |
| profondità / del recinto | 92 mm |
| Dichiarazione di conformità | Declaration of Conformity |
| Idoneità al funzionamento | Residential buildings/infrastructure |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Metodo di montaggio (EF000003) | DIN rail |
| Numero di poli (EF001391) | 1 |
| Capacità di commutazione corrente | |
| Grado di inquinamento (EF002570) | 3 |
| Tempi di consegna standard franco fabbrica | 50 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| Classe caratteristica di intervento | E |
| Dimensioni del prodotto (L x P x A) | Not available |
| Tensione di esercizio / valore nominale | |
| Posizione / del cavo di alimentazione | Any |
| Tensione di isolamento / valore nominale | 690 V |
| Categoria di sovratensione (EF002569) | 4 |
| Caratteristica di rilascio (EF000889) | E |
| ● secondo EN 60898 / valore nominale | 25 kA |
| Capacità di commutazione nominale (EF002563) | 25.0 |
| Temperatura ambiente / durante lo stoccaggio | |
| Grado di protezione (IP) (EF005474) | IP20 |
| Tensione di alimentazione / a corrente alternata / valore nominale | 230 V |
| Numero dell'articolo (numero di mercato) | 5SP3780 |
| Tensione nominale di isolamento Ui (EF001366) | 690 |
| Frequenza della tensione di alimentazione / valore nominale | 50 Hz |
| Resistenza alla sovratensione / valore nominale | 6 kV |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Corrente di esercizio / a corrente alternata / valore nominale | 80 A |
| Tipo di montaggio / altra installazione / Nota | With accessories on 35 mm standard mounting rail or busbar or screw fixing |
| Commutazione simultanea di N-neutro (EF005997) | false |
| sezione trasversale del conduttore collegabile / solido | |
| ● Codice di riferimento / secondo DIN EN 81346-2 | F |
| ● codice di riferimento / secondo DIN EN 61346-2 | F |
| Invariabilità della tensione di sovratensione nominale (EF002578) | 6.0 |
| Resistenza alle vibrazioni / secondo IEC 60068-2-6 | 2 g, 20 frequency cycles 5 to 150 to 15 Hz |
| Sezione trasversale del conduttore collegabile / flessibile | |
| Versione display / per indicatore di posizione dell'interruttore | OFF = green, ON = red |
| Durata meccanica (cicli di commutazione) / tipica | 20 000 |
| Dimensioni di costruzione (secondo DIN 43880) (EF002565) | - |
| ● Proprietà degli interruttori principali secondo EN 60204-1 | Yes |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.01.2014 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| sezione trasversale del conduttore collegabile / a trefoli sottili / con lavorazione dell'estremità del nucleo | |
| Potenza dissipata [W] / per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 13.5 W |
