Disponibile Prodotto più richiesto
5SD7414-2

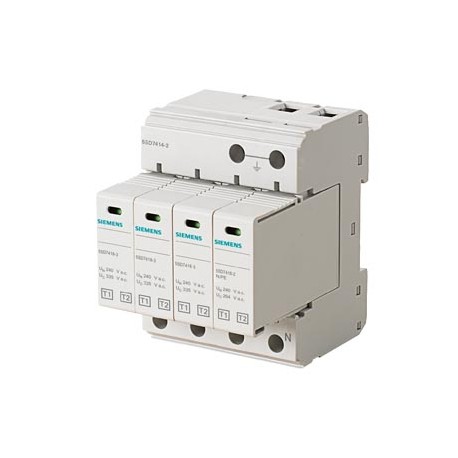

5SD7414-2 SIEMENS Lightning conductor T1/T2, UN 240/400 V, UC 335/264 V A.C., pluggable protective modules, ..
$0.00USD
3426 in magazzino
Specifiche chiave
:
EAN:4001869427645
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4001869427645 |
| Codice UPC | Not available |
| ETIM | 5 |
| Larghezza | 71.2 mm |
| profondità | 77.5 mm |
| Altezza | 89.9 mm |
| eClass | 6 |
| standard | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Codice di gruppo | P310 |
| peso netto | 634 g |
| Accessori | 3 x 5SD7418-3 + 1 x 5SD7418-2 |
| ● massimo | 335 V |
| Fattore Metallo | L-P----- |
| Comportamento TOV | |
| Gruppo di prodotti | 5524 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| progettazione del segnale | optical |
| Codice delle merci | 85363090 |
| Famiglia di prodotti | Basic devices |
| progettazione del palo | 3+N/PE |
| Peso netto (kg) | 0,678 Kg |
| Versione del prodotto | Combination surge arresters |
| lunghezza spogliata | 16 mm |
| metodo di fissaggio | DIN rail NS 35 |
| livello di protezione | |
| tensione residua | |
| Paese di origine | Germany |
| corrente di scarica | |
| tensione di esercizio | 230 V |
| coppia di serraggio | 4.3 ... 4.7 |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Quantità di imballaggio | 1 |
| accelerazione d'urto | 30 gn |
| Grado di inquinamento | 2 |
| Dimensioni dell'imballaggio | 76,00 x 106,00 x 78,00 |
| Descrizione del prodotto | Lightning conductor T1/T2, UN 240/400 V, UC 335/264 V A.C., pluggable protective modules, 3+1 circuit (TN-S, TT), Width 72 mm |
| numero di porte SPD | 1 |
| designazione del prodotto | Surge protection device |
| ● tra L e N | 39 |
| ● tra N e L | 1.2 kV |
| ● finemente intrecciati | 1.5 ... 25 |
| ● tra L e PE | 39 |
| ● tra N e PE | 264 V |
| — a 3 kA / massimo | 0.9 kV |
| — a 5 kA / massimo | 1 kV |
| dimensione dello scaricatore di sovratensione | 4 TE |
| — a 10 kA / massimo | 1.1 kV |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● tra L e (PE)N | 335 V |
| ● per conduttore rigido | 1.5 ... 35 |
| ● Classe di prova I, Tipo 1 | Yes |
| ● Classe di prova II, Tipo 2 | Yes |
| Categoria tipo 2 (EF004230) | true |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Tensione FV massima (EF008795) | - |
| Metodo di montaggio (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Classe di prova III, Tipo 3 | No |
| Tempi di consegna standard franco fabbrica | 2 Day/Days |
| Supplemento per materie prime | None |
| materiale / del recinto | PA 6.6 / PBT |
| tipo di sistema di distribuzione | TT, TN-S |
| Dimensioni di costruzione (EF002566) | 4 modular spacing |
| Unità di misura delle dimensioni del pacco | MM |
| tensione di esercizio continua | |
| Tensione nominale AC (EF004220) | - |
| Tensione nominale CC (EF004221) | - |
| tipo di collegamento elettrico | Screw terminal |
| ● alla tensione di prova TOV (LN) | 415 V AC (5 s / withstand mode) |
| ● tra PE e N e/o L | 1.7 kV |
| ● alla tensione di prova TOV (N-PE) | 1200 V (200 ms / withstand mode) |
| Fusibile di backup integrato (EF008797) | false |
| ● per conduttore a trefoli sottili | 1.5 ... 25 |
| Configurazione del sistema DC (EF009926) | 0 |
| Configurazione del sistema IT (EF009927) | 0 |
| Configurazione del sistema TN (EF009928) | 0 |
| Configurazione del sistema TT (EF009931) | 0 |
| Segnalazione sul dispositivo (EF004241) | None |
| Livello di protezione della tensione (EF003525) | - |
| sezione trasversale del conduttore collegabile | |
| designazione dei percorsi protettivi | L-N, L-PE, N-PE |
| ● tra L e N / a (8/20) µs | 50 kA |
| Grado di protezione (IP) (EF005474) | IP20 |
| Configurazione del sistema TN-C (EF009929) | 0 |
| Configurazione del sistema TN-S (EF009930) | 0 |
| consumo di potenza apparente / massimo | 810 mVA |
| umidità relativa / durante il funzionamento | 5 % ... 95 % |
| ● tra L e PE / a (8/20) µs | 50 kA |
| ● tra N e PE / a (8/20) µs | 50 kA |
| ● tempo di risposta / tra N e PE | 100 ns |
| Numero dell'articolo (numero di mercato) | 5SD7414-2 |
| Tensione continua massima AC (EF004198) | - |
| Tensione continua massima DC (EF004777) | - |
| Configurazione di sistema altra (EF009932) | 0 |
| carica del flash / a (10/350) µs | |
| Configurazione del sistema TN-CS (EF009933) | 0 |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| tipo di protezione fusibile / per connettore a T | 160 A AC (gG) |
| valutazione di cortocircuito (SCCR) / a 264 V | 25 kA |
| Livello di protezione della tensione LN (EF004236) | 1.2 |
| classe di combustibilità secondo UL 94 | V0 |
| capacità di estinzione della corrente di ritorno | |
| corrente di scarica totale / a (8/20) µs | 50 kA |
| ● tra L e (PE)N / a (8/20) µs | 12.5 kA |
| ● tempo di risposta / tra L e (PE)N | 25 ns |
| Livello di protezione della tensione N-PE (EF008796) | 1.7 |
| Con contatto di segnalazione a distanza (EF000422) | false |
| ● carica del flash / tra L e N | 6.25 A·s |
| ● carica del flash / tra L e PE | 6.25 A·s |
| ● carica del flash / tra N e PE | 25 A·s |
| Classificazione SPD / secondo EN 61643-11 | |
| tipo di protezione fusibile / con collegamento a V | 80 A AC (gG) |
| Corrente di scarica massima (8/20) (EF012274) | - |
| progettazione della filettatura / della vite di collegamento | M5 |
| valore di picco della corrente di fulmine / a (10/350) µs | |
| energia specifica del flash / a (10/350) µs | |
| categoria di sovratensione / secondo IEC 61010-1 | III |
| fattore di risposta regolabile / della corrente di intervento | 1.6 |
| Corrente di scarica nominale (8/20) (EF004214) | - |
| grado di protezione IP / alla connessione di tutti i terminali | IP20 |
| corrente impulsiva totale del fulmine / a (10/350) µs | 50 kA |
| — al valore nominale della corrente di scarica / massima | 1.2 kV |
| Numero di conduttori (senza messa a terra) (EF001148) | - |
| Potere di interruzione in cortocircuito (Isccr) (EF012627) | 25.0 |
| temperatura ambiente / durante lo stoccaggio e il trasporto | -40 °C ... 80 °C |
| ● valore di picco della corrente di fulmine / tra L e N | 12.5 kA |
| ● valore di picco della corrente di fulmine / tra L e PE | 12.5 kA |
| ● valore di picco della corrente di fulmine / tra N e PE | 50 kA |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 12G / 1BK |
| Numero AWG / come sezione trasversale del conduttore collegabile codificata | 15 ... 2 |
| altitudine di installazione / ad altezza sul livello del mare / massima | 2 000 m |
| Sezione trasversale massima del conduttore flessibile (a trefolo sottile) (EF008828) | 25.0 |
| Sezione trasversale massima del conduttore solido (solido, intrecciato) (EF008827) | 35.0 |
| valore di risposta della tensione di sovratensione / a 6 kV / a (1,2/50) µs | |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2010 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| accelerazione vibrazionale / a 5 Hz ... 500 Hz / limitata a 2,5 h / per asse | 7.5 gn |
| Temperatura ambiente / durante il funzionamento / minima ammissibile ... temperatura ambiente / durante il funzionamento / massima ammissibile | -40 °C ... 80 °C |
Descrizione del prodotto
3-POLE SURGE DISCHARGER, FOR TN-C NETWORK SYSTEMS (WITHOUT REMOTE WARNING), 50 kA. Manufactured to order. Non-Cancelable Non-Returnable.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
