3VT1706-2EH46-0AA0

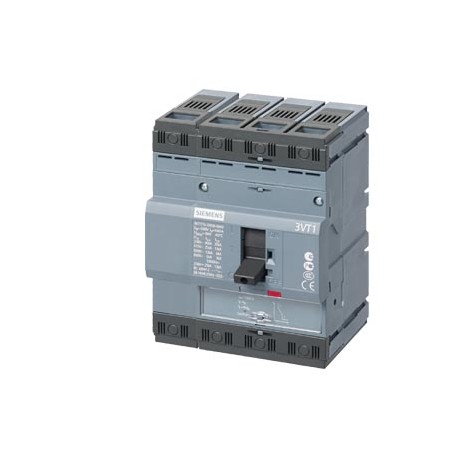

3VT1706-2EH46-0AA0 SIEMENS circuit breaker 3VT1 standard breaking capacity Icu 25kA, 415V AC 4-pole, line pr..
$0.00USD
4305 in magazzino
Specifiche chiave
:Value
EAN:4011209761759
Codice UPC:Not available
Profondità:80 mm
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209761759 |
| Codice UPC | Not available |
| Profondità | 80 mm |
| Note | Sucessor:Successor portfolio 3VA; further information via www.siemens.com/3VA |
| Larghezza | 100 mm |
| Altezza | 130 mm |
| Codice di gruppo | P360 |
| peso netto | 1.336 kg |
| Gruppo di prezzo | 193 |
| ● massimo | 55 °C |
| ● minimo | -40 °C |
| Fattore Metallo | LCP----- |
| Tipo di montaggio | fixed mounting |
| Gruppo di prodotti | 3749 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85362010 |
| Famiglia di prodotti | Not available |
| Categoria di utilizzo | A |
| Peso netto (kg) | 1,364 Kg |
| numero di poli | 4 |
| Funzione del prodotto | |
| Paese di origine | Czech Republic |
| Corrente di esercizio | |
| Componente del prodotto | |
| posizione di montaggio | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Data di entrata in vigore del PLM | Product is cancelled since: 01.10.2019 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| ● Indicatore di viaggio | No |
| Frequenza operativa | |
| Dimensioni dell'imballaggio | 97,00 x 147,00 x 112,00 |
| Descrizione del prodotto | circuit breaker 3VT1 standard breaking capacity Icu=25kA, 415V AC 4-pole, line protection trip unit TM, LIN In=63A rated current IR=63A overload protection II=252A, short-circuit prot. N conductor protected without auxiliary release without auxiliary/alarm switch |
| Designazione del prodotto | 3VT1_5 molded case circuit breakers |
| Classe di protezione IP | IP40 |
| ● 1 / valore nominale | 50 Hz |
| ● 2 / valore nominale | 60 Hz |
| ● Trigger di tensione | No |
| ● Interruttore ausiliario | No |
| Ciclo di vita del prodotto (PLM) | PM410:Product cancellation |
| ● Protezione da sovraccarico | No |
| ● idoneità all'uso | system protection |
| Approvazione generale del prodotto | Declaration of Conformity |
| Tensione nominale (EF003977) | - |
| ● rilascio di minima tensione | No |
| Regolamenti sul controllo delle esportazioni | ECCN : N / AL : N |
| Numero di poli (EF001391) | 4 |
| ● a 240 V / valore nominale | 20 kA |
| ● a 415 V / valore nominale | 13 kA |
| ● a 500 V / valore nominale | 6 kA |
| ● a 690 V / valore nominale | 3 kA |
| Dimensioni dell'interruttore automatico | 3VT1 |
| Tempi di consegna standard franco fabbrica | 15 Day/Days |
| Supplemento per materie prime | None |
| ● Protezione da guasti a terra | No |
| ● Rilevamento di guasti di fase | No |
| ● a 40 °C / valore nominale | 63 A |
| ● a 50 °C / valore nominale | 57 A |
| Unità di misura delle dimensioni del pacco | MM |
| Frequenza di funzionamento / massima | 120 1/h |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensioni del prodotto (L x P x A) | Not available |
| Azionamento motore opzionale (EF007386) | true |
| Corrente continua / valore nominale | 63 A |
| Tensione di isolamento / valore nominale | 690 V |
| valore di attivazione regolabile corrente | |
| Progettazione del meccanismo di funzionamento | toggle handle |
| Progettazione dello sganciatore di sovracorrente | TM |
| Azionamento motore integrato (EF006697) | false |
| ● dell'unità di sgancio per sovraccarico termico | fixed |
| Tipo di elemento di controllo (EF006976) | Rocker lever |
| Temperatura ambiente / durante lo stoccaggio | |
| Grado di protezione (IP) (EF005474) | IP40 |
| Numero dell'articolo (numero di mercato) | 3VT1706-2EH46-0AA0 |
| Classe di prestazione per interruttore automatico | N |
| Corrente nominale permanente Iu (EF001389) | 63.0 |
| Con sganciatore di minima tensione (EF007518) | false |
| Temperatura ambiente / durante il funzionamento | |
| Resistenza alla sovratensione / valore nominale | 8 kV |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Con indicatore spento (EF007006) | false |
| Estensione del prodotto / opzionale / azionamento motore | Yes |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | ['63', '63'] |
| Tipo di meccanismo di azionamento / azionamento del motore | No |
| ● Codice di riferimento / secondo DIN EN 81346-2 | Q |
| ● codice di riferimento / secondo DIN EN 61346-2 | Q |
| Protezione integrata contro i guasti a terra (EF007296) | false |
| ● Idoneità all'uso / Mezzi di disconnessione | Yes |
| ● sganciatore di minima tensione con contatto anticipato | No |
| Numero di contatti CO / per contatti ausiliari | 0 |
| Numero di contatti NC / per contatti ausiliari | 0 |
| Numero di contatti NO / per contatti ausiliari | 0 |
| funzione di protezione dello sganciatore di sovracorrente | LIN |
| Dispositivo completo con unità di protezione (EF008906) | true |
| Resistenza elettrica (cicli di commutazione) / tipica | 6 000 |
| Montaggio su guida DIN (guida a cappello) opzionale (EF008904) | true |
| Durata meccanica (cicli di commutazione) / tipica | 20 000 |
| Massima capacità di interruzione della corrente di cortocircuito (Icu) | |
| Adatto per montaggio su guida DIN (guida a cappello) (EF007250) | true |
| Tipo di collegamento elettrico / per circuito di corrente principale | box terminal |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Frame clamp |
| Capacità di interruzione operativa della corrente di cortocircuito (Ics) | |
| Posizione di collegamento per il circuito di corrente principale (EF006671) | Front side |
| Campo di regolazione sgancio cortocircuito non ritardato (EF007131) | ['252', '252'] |
| ● del valore iniziale dell'unità di sgancio di cortocircuito istantaneo | 252 A |
| ● per conduttori neutri / Resistente a cortocircuito e sovraccarico | Yes |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| Disposizione dei connettori elettrici / per il circuito di corrente principale | front side |
| ● dell'unità di sgancio di cortocircuito istantaneo / Valore di fondo scala | 252 A |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| ● dello sganciatore di sovraccarico dipendente dalla corrente / Valore di fondo scala | 63 A |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Campo di regolazione sgancio cortocircuito ritardato a breve termine (EF007129) | ['-', '-'] |
| Temperatura di derating / per il valore nominale della corrente continuativa | 40 °C |
| Potere di interruzione nominale in cortocircuito lcu a 400 V, 50 Hz (EF007048) | 25.0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.11.2007 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Potenza dissipata [W] / per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 2 W |
| valore di intervento regolabile corrente / dello sganciatore di sovraccarico dipendente dalla corrente / valore iniziale | 63 A |
| Approvazione generale del prodottoDichiarazione di conformitàCertificati di provaAltroCertificati di prova di tipo/Rapporto di provaVarieDichiarazione del produttore | General Product Approval |
