Disponibile Prodotto più richiesto
3VA6115-6KL41-0AA0

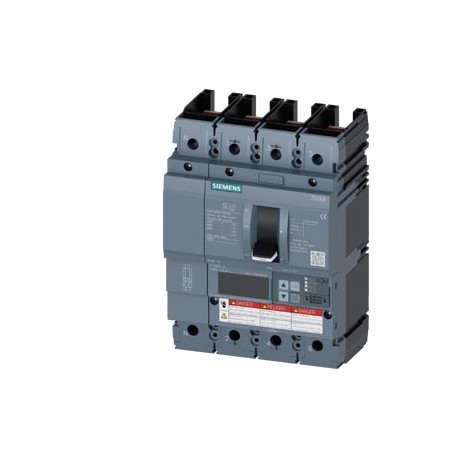

3VA6115-6KL41-0AA0 SIEMENS circuit breaker 3VA6 UL frame 150 breaking capacity class H 65kA @ 480V 4-pole, l..
$0.00USD
3422 in magazzino
Specifiche chiave
:Confirmation
EAN:4042948849637
Codice UPC:804766305139
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4042948849637 |
| Codice UPC | 804766305139 |
| ETIM | 5 |
| IDEA | 4 |
| Larghezza | 140 mm |
| profondità | 86 mm |
| Altezza | 198 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Codice di gruppo | P360 |
| Peso netto | 3.2 kg |
| profondità [in] | 3.39 in |
| larghezza [pollici] | 5.51 in |
| altezza [pollici] | 7.8 in |
| Fattore Metallo | LOA----- |
| ● a 240 V | 110 kA |
| ● a 415 V | 85 kA |
| ● a 480 V | 65 kA |
| ● a 600 V | 22 kA |
| ● a 690 V | 2.5 kA |
| Data15/05/2022 | |
| Varie | |
| Gruppo di prodotti | 5383 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| ● a 40 °C | 150 A |
| ● a 45 °C | 150 A |
| ● a 50 °C | 150 A |
| ● a 55 °C | 143 A |
| ● a 60 °C | 135 A |
| ● a 65 °C | 128 A |
| ● a 70 °C | 120 A |
| Codice delle merci | 85362090 |
| Famiglia di prodotti | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| ultima modifica: | 11/26/2021 |
| Peso netto (kg) | 3,200 Kg |
| Versione del prodotto | System protection |
| numero di poli | 4 |
| funzione del prodotto | |
| Paese di origine | Czech Republic |
| Marina / Spedizione | other |
| componente del prodotto | |
| LKZ_FDB/ ID catalogo | LV10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| ● indicatore di viaggio | No |
| Dimensioni dell'imballaggio | 169,00 x 200,00 x 145,00 |
| Descrizione del prodotto | circuit breaker 3VA6 UL frame 150 breaking capacity class H 65kA @ 480V 4-pole, line protection ETU820, LI, In=150A overload protection Ir=60A...150A short-circuit protection Ii=1.5...10 x In without connection |
| temperatura ambiente | |
| corrente operativa | |
| designazione del prodotto | Molded-case circuit breaker |
| ● trigger di tensione | No |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | EMC |
| Tensione nominale (EF003977) | ['600', '600'] |
| perdita di potenza [W] / massima | 29 W |
| ● rilascio di minima tensione | No |
| corrente di capacità di interruzione | |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Numero di poli (EF001391) | 4 |
| ● funzione di comunicazione | Yes |
| Tempi di consegna standard franco fabbrica | 40 Day/Days |
| Supplemento per materie prime | None |
| tensione nominale di isolamento Ui | 800 V |
| Unità di misura delle dimensioni del pacco | MM |
| ● durante lo stoccaggio / massimo | 80 °C |
| ● durante lo stoccaggio / minimo | -40 °C |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| ● durante il funzionamento / massimo | 70 °C |
| ● durante il funzionamento / minimo | -25 °C |
| ● altra funzione di misurazione | Yes |
| Azionamento motore opzionale (EF007386) | true |
| versione di monitoraggio dei guasti a terra | Without |
| Azionamento motore integrato (EF006697) | false |
| progettazione dello sganciatore di sovracorrente | ETU820 |
| Tipo di elemento di controllo (EF006976) | Rocker lever |
| grado di protezione IP / sul frontale | IP40 |
| Grado di protezione (IP) (EF005474) | IP40 |
| Numero dell'articolo (numero di mercato) | 3VA6115-6KL41-0AA0 |
| Corrente nominale permanente Iu (EF001389) | 150.0 |
| Con sganciatore di minima tensione (EF007518) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Con indicatore spento (EF007006) | - |
| codice di riferimento / secondo IEC 81346-2 | Q |
| designazione del prodotto / secondo il file UL | HDAE |
| estensione del prodotto / opzionale / azionamento motore | Yes |
| Valore di risposta regolabile corrente / lg min. | 0.5 s |
| Valore di risposta regolabile corrente / li max. | 1 500 A |
| Valore di risposta regolabile corrente / li min. | 225 A |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | ['-', '-'] |
| capacità di produzione di corrente di cortocircuito (Icm) | |
| Protezione integrata contro i guasti a terra (EF007296) | false |
| Conduttori neutri / aggiornabili/retrofittabili | No |
| numero di contatti CO / per contatti ausiliari | 0 |
| funzione di protezione dello sganciatore di sovracorrente | LI |
| Dispositivo completo con unità di protezione (EF008906) | true |
| classe di capacità di commutazione dell'interruttore automatico | H |
| resistenza elettrica (cicli di commutazione) / a 480 V | 14 000 |
| resistenza elettrica (cicli di commutazione) / a 600 V | 9 800 |
| marcatura / secondo UL 489 / interruttore nominale al 100% | No |
| Montaggio su guida DIN (guida a cappello) opzionale (EF008904) | true |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 12P / 1CB |
| durata di vita meccanica (cicli di commutazione) / tipica | 25 000 |
| potere di interruzione corrente massima di cortocircuito (Icu) | |
| potere di interruzione corrente di cortocircuito di esercizio (Ics) | |
| Adatto per montaggio su guida DIN (guida a cappello) (EF007250) | true |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Other |
| tipo di collegamento elettrico / per circuito di corrente principale | Without |
| Protezione da guasto a terra / intervento commutabile / I2t=ON/OFF | No |
| Posizione di collegamento per il circuito di corrente principale (EF006671) | Other |
| Campo di regolazione sgancio cortocircuito non ritardato (EF007131) | ['-', '-'] |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| disposizione dei connettori elettrici / per il circuito di corrente principale | Without connection |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Campo di regolazione sgancio cortocircuito ritardato a breve termine (EF007129) | ['-', '-'] |
| Potere di interruzione nominale in cortocircuito lcu a 400 V, 50 Hz (EF007048) | 85.0 |
| Resistenza elettrica (cicli di commutazione) / a AC-1 / a 690 V 50/60 Hz | 9 800 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.01.2016 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Resistenza elettrica (cicli di commutazione) / a AC-1 / a 380/415 V 50/60 Hz | 14 000 |
| certificato di idoneità / come approvazione per NAVALE (non navi da combattimento) / supplemento SB | Yes |
| Potenza attiva dissipata / per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 9.67 W |
| progettazione dell'interruttore di carico / secondo UL 489 / Interruttore automatico per riscaldamento, condizionamento dell'aria e refrigerazione (tipo HACR) | Yes |
| Approvazione generale del prodottoConfermaApprovazione generale del prodottoEMCDichiarazione di conformitàVarieDichiarazione di conformità del Regno UnitoMarina/SpedizioneAltroVarieAltroVarie | General Product Approval |
Descrizione del prodotto
AUTOMATIC SWITCH 3VA6 UL size 150 CUTTING POWER CLASS H 65KA @ 480 V 4 POLES, PROT. DISTRIBUTIONS ETU820, LI, IN=150A OVERLOAD PROTECTION IR=60A ... 150A SHORT CIRCUIT PROTECTION II=1,5...10 X IN WITH
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
