3UL2302-1A

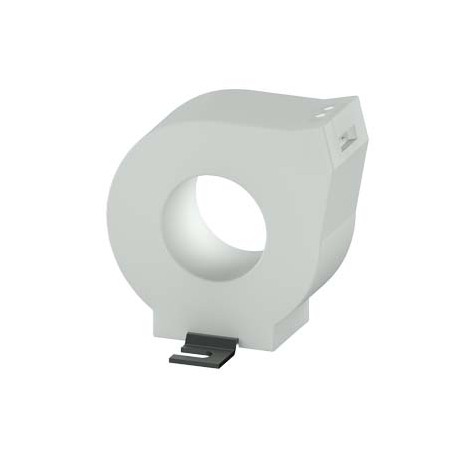

3UL2302-1A SIEMENS Residual-current transformer for residual current monitoring Bushing opening 35 mm Residu..
$0.00USD
3817 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209910027
Codice UPC:887621549312
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209910027 |
| Codice UPC | 887621549312 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 75.5 mm |
| larghezza | 70 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 64 mm |
| — solido | 1x (20 ... 13) |
| ● solido | 1x (0.5 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| Conferma | |
| Data5/7/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LAO----- |
| Gruppo di prodotti | 5821 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85043129 |
| Famiglia di prodotti | 3UL23 residual-current transformers |
| ultima modifica: | 12/23/2020 |
| Peso netto (kg) | 0,130 Kg |
| Modello (EF000010) | Single-phase current converter |
| metodo di fissaggio | Screw and rail mounting |
| Paese di origine | Spain |
| posizione di montaggio | standing, on horizontal mounting surface |
| ● a cavi AWG | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| ● durante lo stoccaggio | -40 ... +85 °C |
| Dimensioni dell'imballaggio | 80,00 x 80,00 x 40,00 |
| Descrizione del prodotto | Residual-current transformer for residual current monitoring Bushing opening 35 mm Residual current 30 mA...40 A |
| temperatura ambiente | |
| designazione del prodotto | Residual current transformer for fault current monitoring |
| ● finemente intrecciati | |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -25 ... +60 °C |
| Calibrato (EF003706) | false |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | Declaration of Conformity |
| Montaggio a scatto (EF007462) | FALSE |
| Larghezza apertura (EF004565) | 35.0 |
| Classe di precisione (EF001532) | - |
| Altezza apertura (EF004778) | 35.0 |
| diametro dell'apertura di ingresso | 35 mm |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Diametro di apertura (EF005153) | 35.0 |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| Con guida in rame (EF007380) | - |
| Unità di misura delle dimensioni del pacco | MM |
| — con elaborazione finale del nucleo | 1x (0.5 ... 1.5 mm²) |
| Connessione secondaria (EF007469) | Screw connection |
| Corrente nominale primaria (EF007405) | 40 |
| Con protezione dagli urti (EF008186) | true |
| caratteristica del prodotto protezione al tocco | Yes |
| Corrente nominale secondaria (EF007471) | - |
| corrente di guasto al valore nominale di ingresso | 40 A |
| umidità relativa durante il funzionamento | 95 % |
| Numero di input primari (EF006947) | 1 |
| corrente continua per fase massima | 85 A |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3UL2302-1A |
| tensione di esercizio valore nominale massimo | 690 V |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| codice di riferimento secondo EN 61346-2 | B |
| Fattore di limitazione della sovracorrente (EF007511) | - |
| codice di riferimento secondo IEC 81346-2 | B |
| tipo di collegamento elettrico in uscita | screw-type terminals |
| Potenza apparente nominale secondaria (EF007470) | - |
| coppia di serraggio con terminali a vite | 0.5 ... 0.6 N·m |
| tipo di sezioni trasversali dei conduttori collegabili | |
| altitudine di installazione a quota sopra il livello del mare | 2 000 m |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| coppia di serraggio [lbf·in] con terminali a vite | 4.4 ... 5.3 lbf·in |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 27.06.2011 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| codice di riferimento secondo DIN 40719 esteso secondo IEC 204-2 secondo IEC 750 | T |
| Approvazione generale del prodottoDichiarazione di conformitàCertificati di provaConfermaCertificati di prova di tipo/Rapporto di provaAltroConferma | General Product Approval |
