3UG4622-2AW30

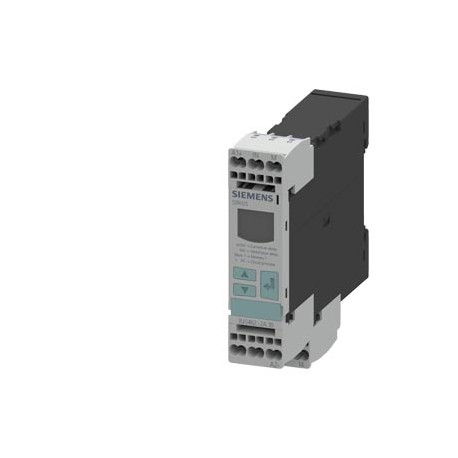

3UG4622-2AW30 SIEMENS Digital monitoring relay Current monitoring, 22.5 mm from 0.05-10 A AC/DC 0vershoot an..
$0.00USD
4986 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209642652
Codice UPC:040892948943
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209642652 |
| Codice UPC | 040892948943 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 91 mm |
| larghezza | 22.5 mm |
| ● 1 | 0.05 ... 10 A |
| ● 2 | 0.05 ... 10 A |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 94 mm |
| ● solido | 2x (0.25 ... 1.5 mm²) |
| Codice di gruppo | R711 |
| — verso l'alto | 0 mm |
| ● a 24 V | 1 A |
| Data5/7/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LAO----- |
| — avanti | 0 mm |
| ● a 125 V | 0.2 A |
| ● a 250 V | 0.1 A |
| ● a 50 Hz | 20.4 ... 264 V |
| ● a 60 Hz | 20.4 ... 264 V |
| ● bloccato | 24 ... 16 |
| Gruppo di prodotti | 5885 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| — all'indietro | 0 mm |
| — verso il basso | 0 mm |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | Current monitoring |
| ultima modifica: | 12/21/2020 |
| ● RESET automatico | Yes |
| Peso netto (kg) | 0,140 Kg |
| — di lato | 0 mm |
| Profondità (EF000049) | 91.0 |
| Larghezza (EF000008) | 22.5 |
| metodo di fissaggio | snap-on mounting |
| funzione del prodotto | Current monitoring relay |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Altezza (EF000040) | 94.0 |
| Certificati di prova | Marine / Shipping |
| posizione di montaggio | any |
| ● all'avvio | 0.1 ... 20 s |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| isolamento galvanico | |
| corrente misurabile | 0.05 ... 15 A |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -40 ... +85 °C |
| ● reset esterno | Yes |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 29,00 x 99,00 x 107,00 |
| Descrizione del prodotto | Digital monitoring relay Current monitoring, 22.5 mm from 0.05-10 A AC/DC 0vershoot and undershoot 24 to 240 V AC/DC 50 to 60 Hz DC and AC ON delay and noise pulses delay 0.1 to 20 s Hysteresis 0.01 to 5 A 1 change-over contact with or without fault buffer spring-type connection system |
| temperatura ambiente | |
| grado di inquinamento | 3 |
| designazione del prodotto | Current monitoring relay with digital setting |
| classe di protezione IP | IP20 |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -40 ... +85 °C |
| progettazione del display | LCD |
| interferenza condotta | |
| tensione di alimentazione 1 a CA | |
| tensione di alimentazione 1 a CC | 20.4 ... 264 V |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● cavi AWG solidi | 2x (24 ... 16) |
| ● tra le uscite | Yes |
| Approvazione generale del prodotto | EMC |
| designazione del tipo di prodotto | 3UG4 |
| precisione di ripetizione relativa | 1 % |
| ● a 250 V a 50/60 Hz | 3 A |
| ● a 400 V a 50/60 Hz | 3 A |
| frequenza di linea misurabile | 40 ... 500 Hz |
| deriva della temperatura per °C | 0.1 %/°C |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| ● cavi AWG intrecciati | 2x (24 ... 16) |
| Tempi di consegna standard franco fabbrica | 20 Day/Days |
| Supplemento per materie prime | None |
| precisione del display digitale | +/-1 digit |
| precisione di misurazione relativa | 5 % |
| Unità di misura delle dimensioni del pacco | MM |
| ● tra input e output | Yes |
| ● per il circuito di corrente principale | spring-loaded terminals |
| ● rilevamento sovracorrente DC | Yes |
| Divieto di sostanze (data) | 05/01/2012 |
| valore nominale della tensione di esercizio | 24 ... 240 V |
| tipo di collegamento elettrico | |
| ● rilevamento di sottocorrente DC | Yes |
| tempo di ritardo della risposta regolabile | |
| tipo di corrente per il monitoraggio | AC/DC |
| ● con montaggio affiancato | |
| Con morsetti staccabili (EF003340) | true |
| ● riconoscimento della finestra corrente DC | Yes |
| ● rilevamento sovracorrente 1 fase | Yes |
| ● rilevamento sovracorrente trifase | No |
| Certificati di prova di tipo/Rapporto di prova | Special Test Certificate |
| progettazione dell'isolamento elettrico | Protective separation |
| ● rilevamento di sottocorrente 1 fase | Yes |
| sezione trasversale del conduttore collegabile | |
| corrente operativa a 17 V minimo | 0.005 A |
| ● rilevamento di sottocorrente 3 fasi | No |
| Campo di misura della corrente (EF000417) | ['0.05', '15.0'] |
| valore nominale della resistenza alla sovratensione | 4 kV |
| Numero dell'articolo (numero di mercato) | 3UG4622-2AW30 |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| portata del relè di uscita a AC-15 | |
| portata del relè di uscita a DC-13 | |
| tipo di tensione della tensione di alimentazione | AC/DC |
| ● per circuito ausiliario e di controllo | spring-loaded terminals |
| Tipo di collegamento elettrico (EF003961) | Spring clamp connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● Riconoscimento della finestra di tensione 1 fase | No |
| ● Riconoscimento della finestra di tensione trifase | No |
| Trasformatore di corrente esterno (EF001923) | - |
| numero di contatti CO commutazione ritardata | 1 |
| numero di contatti NC a commutazione ritardata | 0 |
| numero di contatti NO a commutazione ritardata | 0 |
| codice di riferimento secondo IEC 81346-2 | K |
| ● con violazione del limite inferiore o superiore | 0.1 ... 20 s |
| Tempo massimo di ritardo allo spegnimento consentito (EF008191) | 20 |
| numero di poli per il circuito di corrente principale | 1 |
| Funzione isteresi corrente continua (EF003411) | true |
| Tempo di ritardo di spegnimento regolabile minimo (EF008192) | 0.1 |
| valore di risposta corrente regolabile corrente | |
| ● tra circuito di controllo e circuito ausiliario | 300 V |
| Isteresi trifase possibile (EF003395) | false |
| ● con grado di inquinamento 3 valore nominale | 690 V |
| Isteresi monofase possibile (EF003394) | false |
| ● tra circuito ausiliario e circuito ausiliario | 300 V |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV |
| Sovracorrente trifase possibile (EF003408) | false |
| resistenza interna del circuito di misura | 5 mΩ |
| resistenza agli urti secondo IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 2 x (0.25 ... 1.5 mm²) |
| Sovracorrente monofase possibile (EF003407) | true |
| Possibile sottocorrente trifase (EF003406) | false |
| Possibile sottocorrente monofase (EF003405) | true |
| tensione massima ammissibile per un isolamento sicuro | |
| frequenza di funzionamento con contattore 3RT2 massima | 5 000 1/h |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (0.25 ... 1.5 mm²) |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['24', '240'] |
| ● tra l'alimentazione di tensione e altri circuiti | Yes |
| scarica elettrostatica secondo IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| durata di vita meccanica (cicli di commutazione) tipica | 10 000 000 |
| deviazione di misurazione relativa alla temperatura | 5 % |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Contiene la funzione DC-tensione su corrente (EF003410) | true |
| Tempo massimo consentito di ritardo all'eccitazione (EF008189) | 20 |
| Numero di contatti come contatto di commutazione (EF008257) | 1 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| tempo di buffering minimo in caso di interruzione di corrente | 10 ms |
| ● principio di corrente a circuito aperto/chiuso regolabile | Yes |
| Contiene la funzione Tensione CC sotto corrente (EF003409) | true |
| Tempo minimo di ritardo all'eccitazione regolabile (EF008190) | 0.1 |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['24', '240'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['240', '24'] |
| componente del prodotto terminale rimovibile per circuito principale | Yes |
| Numero di contatti come contatto normalmente aperto (EF008256) | 0 |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 0 |
| isteresi di commutazione regolabile per il valore di corrente misurato | 10 ... 5 000 mA |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV |
| corrente continua del fusibile DIAZED del relè di uscita | 4 A |
| corrente termica dell'elemento di commutazione con contatti massima | 5 A |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| resistenza elettrica (cicli di commutazione) a AC-15 a 230 V tipica | 100 000 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| tensione di isolamento per la categoria di sovratensione III secondo IEC 60664 | |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | Yes |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approvazione generale del prodottoEMCDachiarazione di conformitàConfermaCertificati di provaMarina/SpedizioneAltroFerroviaCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeConfermaVibrazioni e urti | General Product Approval |
