3UG4582-1AW30

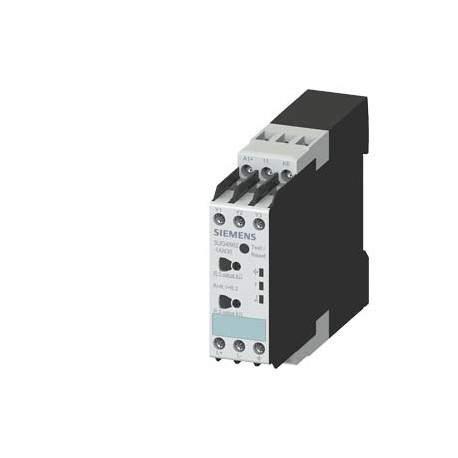

3UG4582-1AW30 SIEMENS Insulation monitoring relay for ungrounded (IT) supply systems up to 250 V AC, 15-400 ..
$0.00USD
4202 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209901186
Codice UPC:040892912531
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209901186 |
| Codice UPC | 040892912531 |
| ETIM | 5 |
| Note | Sucessor:successor product 3UG4582-1AW31 |
| profondità | 100 mm |
| larghezza | 22.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 78 mm |
| ● solido | 2x (0.75 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| — verso l'alto | 0 mm |
| Data5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LAO----- |
| — avanti | 0 mm |
| ● bloccato | 18 ... 14 |
| Gruppo di prodotti | 5885 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| — all'indietro | 0 mm |
| — verso il basso | 0 mm |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | Ordering Data Overview |
| ultima modifica: | 8/26/2021 |
| Peso netto (kg) | 0,160 Kg |
| tipo di tensione | |
| — di lato | 0 mm |
| Profondità (EF000049) | 100.0 |
| Larghezza (EF000008) | 22.5 |
| metodo di fissaggio | snap-on fastening on 35 mm standard rail |
| funzione del prodotto | Insulation monitor |
| spaziatura richiesta | |
| ● memoria degli errori | Yes |
| Paese di origine | Germany |
| Altezza (EF000040) | 78.0 |
| posizione di montaggio | any |
| ● valore iniziale | 0.85 |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Data di entrata in vigore del PLM | Product phase-out since: 01.10.2021 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● per parti in tensione | |
| ● per il monitoraggio | AC/DC |
| Funzione (EF000030) | - |
| Dimensioni dell'imballaggio | 30,00 x 80,00 x 105,00 |
| Descrizione del prodotto | Insulation monitoring relay for ungrounded (IT) supply systems up to 250 V AC, 15-400 Hz and up to 300 V DC Measuring range 1-100 kohm Supply voltage 24-240 V AC/DC 22.5 mm, 1 change-over contact screw terminal |
| designazione del prodotto | Insulation monitoring relay with analog setting |
| classe di protezione IP | IP20 |
| ● valore a scala reale | 1.1 |
| numero di contatti CO | |
| ● commutazione ritardata | 1 |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM400:Phase Out Started |
| Approvazione generale del prodotto | EMC |
| Capacità della linea (EF003419) | 10.0 |
| Tensione nominale (EF003977) | ['-', '-'] |
| tensione misurabile in corrente alternata | 250 ... 0 V |
| designazione del tipo di prodotto | 3UG4 |
| ● a 50 Hz valore nominale | 24 ... 240 V |
| ● a 60 Hz valore nominale | 24 ... 240 V |
| Dichiarazione di conformità | Test Certificates |
| frequenza di linea misurabile | 50 ... 60 Hz |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Frequenza nominale (EF001663) | ['50', '60'] |
| Tempi di consegna standard franco fabbrica | 5 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | Special Test Certificate |
| controllare la tensione di alimentazione in CA | |
| Divieto di sostanze (data) | 05/01/2012 |
| tipo di collegamento elettrico | screw-type terminals |
| ● con montaggio affiancato | |
| valore nominale della frequenza operativa | 15 ... 400 Hz |
| Con morsetti staccabili (EF003340) | false |
| ● della tensione di alimentazione di controllo | AC/DC |
| sezione trasversale del conduttore collegabile | |
| temperatura ambiente durante il funzionamento | -25 ... +60 °C |
| valore nominale della resistenza alla sovratensione | 6 000 V |
| Numero dell'articolo (numero di mercato) | 3UG4582-1AW30 |
| Valore di risposta impedenza 1 (EF008202) | ['1.0', '100.0'] |
| Valore di risposta impedenza 2 (EF008203) | - |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| Possibile registrazione dell'errore (EF003423) | true |
| Tipo di collegamento elettrico (EF003961) | Screw connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| numero di contatti NC a commutazione ritardata | 0 |
| numero di contatti NO a commutazione ritardata | 0 |
| codice di riferimento secondo IEC 81346-2 | K |
| tensione di alimentazione di controllo al valore nominale CC | 24 ... 240 V |
| Indicazione del valore di isolamento (EF003422) | false |
| ● della tensione di esercizio per l'attuazione | AC/DC |
| coppia di serraggio con terminali a vite | 0.6 ... 0.8 N·m |
| numero di contatti NC per contatti ausiliari | 0 |
| numero di contatti NO per contatti ausiliari | 0 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 2x (0.75 ... 2.5 mm²) |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['24', '240'] |
| Numero di contatti come contatto di commutazione (EF008257) | 1 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['24.0', '240.0'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['24.0', '240.0'] |
| Numero di contatti come contatto normalmente aperto (EF008256) | 0 |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 0 |
| corrente termica dell'elemento di commutazione con contatti massima | 4 A |
| fattore di intervallo di funzionamento controllo tensione di alimentazione valore nominale a CC | |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | No |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| Approvazione generale del prodottoEMCDachiara di conformitàConfermaDichiarazione di conformitàCertificati di provaMarittima/SpedizioneAltroFerroviaDichiarazione di conformità del Regno UnitoCertificato di prova specialeConfermaVibrazioni e urti | General Product Approval |
