Disponibile Prodotto più richiesto
3UF7700-1AA00-0

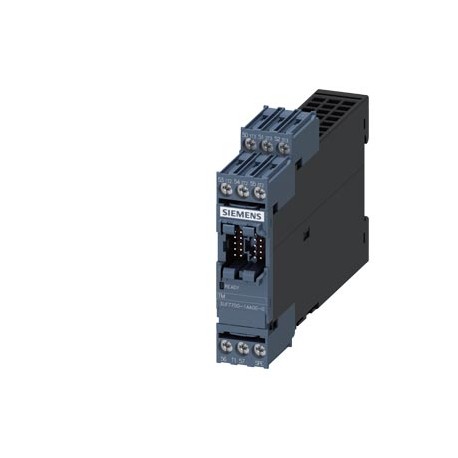

3UF7700-1AA00-0 SIEMENS Temperature module, 3 inputs for connection of up to 3 temperature sensors, for SIMO..
$0.00USD
3135 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209628397
Codice UPC:754554901947
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209628397 |
| Codice UPC | 754554901947 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 124 mm |
| larghezza | 22.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 92 mm |
| ● in alto | 40 mm |
| ● sinistra | 0 mm |
| ● giusto | 0 mm |
| ● solido | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| ● fondo | 40 mm |
| Fattore Metallo | None |
| Data5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5836 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| ● 1 massimo | 2 000 m |
| ● 2 massimo | 3 000 m; max. +50 °C (no protective separation) |
| ● 3 massimo | 4 000 m; max. +40 °C (no protective separation) |
| Codice delle merci | 85371098 |
| Famiglia di prodotti | SIMOCODE pro 3UF7 motor management and control devices |
| ultima modifica: | 4/7/2022 |
| Peso netto (kg) | 0,139 Kg |
| Modello (EF000010) | Temperature module |
| metodo di fissaggio | screw and snap-on mounting |
| numero di input | 3 |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Certificati di prova | Marine / Shipping |
| posizione di montaggio | any |
| componente del prodotto | |
| ● valore iniziale | -50 °C |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -40 ... +80 °C |
| Dimensioni dell'imballaggio | 28,00 x 108,50 x 147,00 |
| Descrizione del prodotto | Temperature module, 3 inputs for connection of up to 3 temperature sensors, for SIMOCODE pro V basic unit |
| temperatura ambiente | |
| designazione del prodotto | temperature module |
| classe di protezione IP | IP20 |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -40 ... +80 °C |
| ● valore a scala reale | 500 °C |
| ● con NTC massimo | 160 °C |
| ● con minimo NTC | 80 °C |
| potenza attiva consumata | 0.2 W |
| interferenza condotta | |
| categoria ambientale | |
| temperatura misurabile | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| numero di ingressi analogici | 3 |
| ● cavi AWG solidi | 1x (20 ... 14), 2x (20 ... 16) |
| ● con KTY 84 massimo | 300 °C |
| ● con KTY 84 minimo | -40 °C |
| ● con Pt 100 massimo | 500 °C |
| ● con Pt 100 minimo | -50 °C |
| Approvazione generale del prodotto | EMC |
| numero di uscite analogiche | 0 |
| numero di ingressi digitali | 0 |
| ● con Pt 1000 massimo | 500 °C |
| ● con Pt 1000 minimo | -50 °C |
| deriva della temperatura per °C | 0.05 %/°C |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| ● cavi AWG intrecciati | 1x (20 ... 12), 2x (20 ... 14) |
| ● rilevamento circuito aperto | Yes |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| ● rilevamento di cortocircuito | Yes |
| ● con KTY 83-110 massimo | 175 °C |
| ● con KTY 83-110 minimo | -50 °C |
| Unità di misura delle dimensioni del pacco | MM |
| Divieto di sostanze (data) | 05/01/2012 |
| Funzione di commutazione (EF000189) | - |
| corrente del sensore per Pt 100 tipica | 1 mA |
| Numero di ingressi binari (EF003817) | 0 |
| Certificati di prova di tipo/Rapporto di prova | |
| umidità relativa durante il funzionamento | 5 ... 95 % |
| ● ingresso per collegamento termistore | No |
| Grado di protezione (IP) (EF005474) | IP20 |
| Numero di ingressi analogici (EF001994) | 3 |
| valore nominale della resistenza alla sovratensione | 4 000 V |
| ● ingresso per rilevamento guasti a terra | No |
| Tempo di conversione A/D nel circuito del sensore | 500 ms |
| Numero dell'articolo (numero di mercato) | 3UF7700-1AA00-0 |
| Immunità EMC secondo IEC 60947-1 | corresponds to degree of severity 3 |
| Numero di uscite analogiche (EF001995) | 0 |
| Tipo di tensione per l'attuazione (EF008242) | - |
| Grado di protezione (NEMA) (EF011959) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Numero di uscite elettroniche (EF006929) | - |
| codice di riferimento secondo IEC 81346-2 | B |
| ● ingresso per sensori di temperatura analogici | Yes |
| protezione al tocco contro le scosse elettriche | finger-safe |
| ● durante lo stoccaggio secondo IEC 60721 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| Ingresso per rilevamento guasti a terra (EF007115) | false |
| Ingresso per collegamento termistore (EF007116) | false |
| Numero di uscite, con contatto (EF006936) | 0 |
| coppia di serraggio con terminali a vite | 0.8 ... 1.2 N·m |
| ● a causa di scoppio secondo IEC 61000-4-4 | 1 kV |
| ● durante il funzionamento secondo IEC 60721 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● durante il trasporto secondo IEC 60721 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| funzione diagnostica all'ingresso del sensore con NTC | |
| altitudine di installazione a quota sopra il livello del mare | |
| tipo di tecnologia di connessione del circuito del sensore | 2-wire or 3-wire connection |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Ingresso per sensore di temperatura analogico (EF007114) | true |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['-', '-'] |
| funzione diagnostica all'ingresso del sensore con KTY 84 | |
| funzione diagnostica all'ingresso del sensore con Pt 100 | |
| Interferenze emesse EMC secondo IEC 60947-1 | class A |
| funzione diagnostica all'ingresso del sensore con Pt 1000 | |
| isolamento galvanico tra ingressi ed elettronica | No |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 42J / 42J |
| funzione diagnostica all'ingresso del sensore con KTY 83-110 | |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | - |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | - |
| coppia di serraggio [lbf·in] con terminali a vite | 7 ... 10.3 lbf·in |
| numero di uscite come elemento di commutazione a contatto | 0 |
| corrente del sensore per Pt 1000/KTY 83-110/KTY 84/NTC tipica | 0.2 mA |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV |
| progettazione del sensore per la misurazione della temperatura collegabile | PT100 / PT1000 / KTY83-110 / KTY84 / NTC |
| deviazione di misurazione relativa alla temperatura a 20 °C | 2 % |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Tipo di collegamento elettrico per circuito di corrente ausiliaria e di controllo (EF006979) | Screw connection |
| Approvazione generale del prodottoEMCDachiarazione di conformitàConfermaCertificati di provaMarina/SpedizioneAltroCertificati di prova di tipo/Rapporto di provaConferma | General Product Approval |
