Disponibile Prodotto più richiesto
3UF7320-1AU00-0

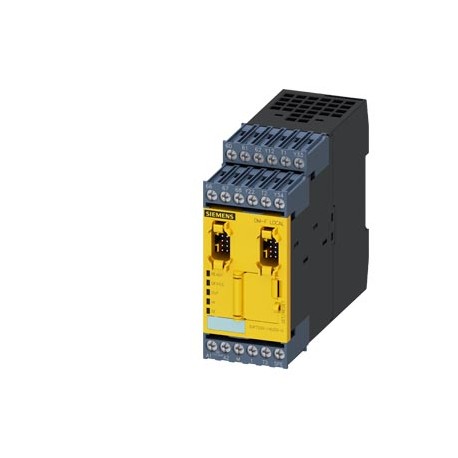

3UF7320-1AU00-0 SIEMENS Fail-safe digital module DM-F local, for fail-safe shutdown via hardware signal Us: ..
$0.00USD
4464 in magazzino
Specifiche chiave
:
EAN:4011209841789
Codice UPC:040892789850
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209841789 |
| Codice UPC | 040892789850 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 124 mm |
| larghezza | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 106 mm |
| ● in alto | 40 mm |
| categoria | |
| ● sinistra | 0 mm |
| ● giusto | 0 mm |
| ● solido | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| stato sicuro | Safety outputs switched off |
| ● fondo | 40 mm |
| ● a 24 V | 3 A |
| ● a 60 V | 0.55 A |
| ● massimo | 100 ms |
| ● tipico | 50 ms |
| Data5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | None |
| ● a 120 V | 3 A |
| ● a 125 V | 0.22 A |
| ● a 240 V | 1.5 A |
| ● a 250 V | 0.11 A |
| Gruppo di prodotti | 5836 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| ● 1 massimo | 2 000 m |
| ● 2 massimo | 3 000 m; max. +50 °C (no protective separation) |
| ● 2 canali | 1 |
| ● 3 massimo | 4 000 m; max. +40 °C (no protective separation) |
| Codice delle merci | 85371098 |
| Famiglia di prodotti | SIMOCODE pro 3UF7 motor management and control devices |
| ultima modifica: | 4/8/2022 |
| durata dell'impulso | |
| Peso netto (kg) | 0,387 Kg |
| progettazione dell'input | |
| ● valore nominale | 110 ... 240 V |
| ● avvio dell'input | Yes |
| Modello (EF000010) | Digital module |
| metodo di fissaggio | screw and snap-on mounting |
| numero di input | 5 |
| funzione del prodotto | |
| spaziatura richiesta | |
| ● uscita relè | Yes |
| Paese di origine | Germany |
| Marina / Spedizione | other |
| posizione di montaggio | any |
| numero di uscite | 2 |
| componente del prodotto | |
| ● 1 valore nominale | 50 Hz |
| ● 2 valore nominale | 60 Hz |
| ● a corrente alternata massima | 100 ms |
| ● a CC massimo | 100 ms |
| ● ingresso digitale | Yes |
| ● valore iniziale | 0.85 |
| ● interruttore di sicurezza | Yes |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| tasso di fallimento [FIT] | |
| nome del marchio del prodotto | SIRIUS |
| comportamento di commutazione | monostable |
| ● durante lo stoccaggio | -40 ... +80 °C |
| ● input di feedback | Yes |
| Dimensioni dell'imballaggio | 52,50 x 133,00 x 133,00 |
| Descrizione del prodotto | Fail-safe digital module DM-F local, for fail-safe shutdown via hardware signal Us: 110...240 V AC/DC 2 relay enabling circuits, 2 relay outputs, safety function can be set via DIP switch, maximum achievable SIL IEC 61508: 3, maximum achievable PL ISO 13849-1: E |
| temperatura ambiente | |
| affidabilità dei contatti | 0.1 million operating cycles (AC15, 230 V, 2 A) |
| picco di corrente di spunto | |
| designazione del prodotto | Fail-safe digital module |
| classe di protezione IP | IP20 |
| idoneità all'uso | |
| ● avvio automatico | Yes |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -40 ... +80 °C |
| ● valore a scala reale | 1.1 |
| ● monitoraggio delle valvole | No |
| potenza attiva consumata | 4.5 W |
| progettazione del prodotto | for emergency off and safety doors |
| versione con ingresso digitale | |
| interferenza condotta | |
| categoria ambientale | |
| livello di prestazione (PL) | |
| ● avvio monitorato | Yes |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| numero di ingressi analogici | 0 |
| numero di ingressi del sensore | |
| ● cavi AWG solidi | 1x (20 ... 12), 2x (20 ... 14) |
| Approvazione generale del prodotto | EMC |
| tolleranza ai guasti hardware | |
| numero di uscite analogiche | 0 |
| numero di ingressi digitali | 0 |
| designazione del tipo di prodotto | DM-FL |
| ● a 50 Hz valore nominale | 110 ... 240 V |
| ● a 60 Hz valore nominale | 110 ... 240 V |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| consumo di potenza apparente | 9.5 VA |
| ● 1 canale o 2 canali | 1 |
| ● Funzione di spegnimento di emergenza | Yes |
| ● cavi AWG intrecciati | 1x (20 ... 14), 2x (20 ... 16) |
| ● monitoraggio della matrice luminosa | Yes |
| ● input parametrizzabili | Yes |
| PFDavg con basso tasso di domanda | |
| Limite di richiesta SIL (sottosistema) | |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| frequenza operativa massima | 360 1/h |
| ● uscite parametrizzabili | Yes |
| ● circuiti di sicurezza | Yes |
| Unità di misura delle dimensioni del pacco | MM |
| Livello di integrità della sicurezza (SIL) | |
| controllare la tensione di alimentazione in CA | |
| controllare la tensione di alimentazione in CC | |
| tipo di caratteristica di input | Type 2 in accordance with EN 61131-2 |
| ● monitoraggio della barriera fotoelettrica | Yes |
| ● tipo 1 secondo IEC 61131 | No |
| ● tipo 2 secondo IEC 61131 | Yes |
| Divieto di sostanze (data) | 05/01/2012 |
| Funzione di commutazione (EF000189) | Mono stable |
| ● nella valutazione a due canali | 99 % |
| ● monitoraggio del sensore tattile | No |
| Per l'uso in luoghi pericolosi | Functional Safety/Safety of Machinery |
| prendi tempo con avvio automatico | |
| ● monitoraggio dell'interruttore di posizione | Yes |
| ● monitoraggio della porta di protezione | Yes |
| durata del picco di corrente di spunto | |
| numero di uscite a semiconduttore | 0 |
| ● dopo un'interruzione di corrente massima | 8 200 ms |
| ● dopo un'interruzione di corrente tipica | 8 000 ms |
| ● del minimo di ingresso del sensore | 30 ms |
| ● monitoraggio dell'interruttore di prossimità | No |
| frequenza della tensione di alimentazione di controllo | |
| ● nella valutazione monocanale | 90 % |
| Numero di ingressi binari (EF003817) | 0 |
| frequenza della tensione di alimentazione di controllo 1 | 50 ... 60 Hz |
| progettazione dell'isolamento elettrico | Protective separation in accordance with IEC 60947-1 for all circuits, up to installation altitude of 2000 m |
| umidità relativa durante il funzionamento | 5 ... 95 % |
| ● del minimo di input a cascata | 0.2 s |
| caratteristica del prodotto a prova di cortocircuito | Yes |
| ● ingresso per collegamento termistore | No |
| Grado di protezione (IP) (EF005474) | IP20 |
| Numero di ingressi analogici (EF001994) | 0 |
| valore nominale della resistenza alla sovratensione | 4 000 V |
| ● Monitoraggio del circuito di spegnimento di emergenza | Yes |
| ● ingresso per rilevamento guasti a terra | No |
| Numero dell'articolo (numero di mercato) | 3UF7320-1AU00-0 |
| Immunità EMC secondo IEC 60947-1 | corresponds to degree of severity 3 |
| Numero di uscite analogiche (EF001995) | 0 |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| categoria di arresto secondo EN 60204-1 | 0 |
| ● monitoraggio del tappetino sensibile alla pressione | Yes |
| ● con un potenziale di riferimento comune | 4 |
| Grado di protezione (NEMA) (EF011959) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● del minimo di ingresso del pulsante ON | 0.2 s |
| Numero di uscite elettroniche (EF006929) | - |
| codice di riferimento secondo IEC 81346-2 | F |
| lunghezza massima del filo per segnali digitali | 1 500 m |
| ● commutazione funzionale/ingresso a cascata | Yes |
| ● ingresso per sensori di temperatura analogici | No |
| livello medio di copertura diagnostica (DCavg) | |
| proprietà dei contatti delle uscite dei relè | Fail-safe NO contacts |
| protezione al tocco contro le scosse elettriche | finger-safe |
| ● come elemento di commutazione a contatto | 2 |
| ● durante lo stoccaggio secondo IEC 60721 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| Ingresso per rilevamento guasti a terra (EF007115) | false |
| Ingresso per collegamento termistore (EF007116) | false |
| Numero di uscite, con contatto (EF006936) | 2 |
| versione di ingresso con funzione di sicurezza | 2 sensor inputs 24 V DC, 1 start signal input 24 V DC, 1 cascading input 24 V DC, 1 feedback circuit input 24 V DC |
| tipo di dispositivo di sicurezza secondo IEC 61508-2 | Type B |
| coppia di serraggio con terminali a vite | 0.8 ... 1.2 N·m |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● durante il funzionamento secondo IEC 60721 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● durante il trasporto secondo IEC 60721 | 2K2, 2C1, 2S1, 2M2 |
| ● monitoraggio dell'interruttore azionato magneticamente | Yes |
| tempo di buffering in caso di interruzione di corrente | 200 ms |
| resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| tipo di tensione della tensione di alimentazione di controllo | AC/DC |
| resistenza elettrica (cicli di commutazione) tipica | 100 000 |
| altitudine di installazione a quota sopra il livello del mare | |
| tipo di cablaggio di sicurezza degli ingressi | single-channel and two-channel |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Ingresso per sensore di temperatura analogico (EF007114) | false |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['110', '240'] |
| ● monitoraggio del dispositivo di protezione opto-elettronico | Yes |
| Interferenze emesse EMC secondo IEC 60947-1 | class A |
| ● monitoraggio interruttore azionato magneticamente NC-NC | Yes |
| ● monitoraggio interruttore azionato magneticamente NC-NO | Yes |
| tempo di ritardo di ricaduta in caso di interruzione di corrente | |
| scarica elettrostatica secondo IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| durata di vita meccanica (cicli di commutazione) tipica | 10 000 000 |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 42J / 42J |
| classificazione dei contatti ausiliari secondo UL | B300 / R300 |
| ● nella valutazione a due canali secondo IEC 61508 | 3 |
| ● nella valutazione a due canali secondo IEC 62061 | 3 |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['110.0', '240.0'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['110.0', '240.0'] |
| coppia di serraggio [lbf·in] con terminali a vite | 7 ... 10.3 lbf·in |
| ● al tasso di guasti pericolosi riconoscibili (λdd) | 879.12 FIT |
| ● nella valutazione monocanale secondo IEC 61508 | 1 |
| ● nella valutazione monocanale secondo IEC 62061 | 1 |
| emissioni di interferenza HF condotte secondo CISPR11 | corresponds to degree of severity A |
| emissione di interferenza HF legata al campo secondo CISPR11 | corresponds to degree of severity A |
| ● al tasso di guasti pericolosi non riconoscibili (λdu) | 7.17 FIT |
| ● nella valutazione a due canali secondo EN ISO 13849-1 | e |
| intervallo di test diagnostico massimo tramite funzione di test interna | 28 800 s |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV |
| ● nella valutazione monocanale secondo EN ISO 13849-1 | d |
| separazione (elettricamente) protettiva secondo IEC 60947-1 | All circuits in SIMOCODE pro are with protective separation, i.e. they are designed with doubled creepage paths and clearances. NOTICE: The information in the "Protective Separation" test report, No. 2668, must be observed. |
| capacità di commutazione corrente dei circuiti di abilitazione relè a AC-15 | |
| capacità di commutazione corrente dei circuiti di abilitazione relè a DC-13 | |
| ● a causa di radiazioni ad alta frequenza secondo IEC 61000-4-6 | 10 V |
| tensione di isolamento con grado di inquinamento 3 al valore nominale AC | 300 V |
| fattore di intervallo di funzionamento controllo tensione di alimentazione valore nominale a CC | |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| tempo di ritardo di ricaduta dopo l'apertura dei circuiti di sicurezza tipico | 50 ms |
| certificato di idoneità secondo la direttiva ATEX 2014/34/UE | BVS 06 ATEX F001 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | Yes |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| gruppo e categoria di dispositivi antideflagranti secondo la direttiva ATEX 2014/34/UE | II (2) G, II (2 ) D, I (M2) |
| corrente di commutazione dei contatti NO delle uscite relè a AC-15 | |
| capacità di commutazione corrente dei contatti NO delle uscite relè a DC-13 | |
| Tipo di collegamento elettrico per circuito di corrente ausiliaria e di controllo (EF006979) | Screw connection |
| progettazione del fusibile per la protezione da cortocircuito dei circuiti di abilitazione dei relè richiesti | gL/gG: 4 A |
| ● come elemento di commutazione a contatto come contatto NO contatto istantaneo di sicurezza | 2 |
| Approvazione generale del prodottoConferma EMCPer l'uso in luoghi pericolosiSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàCertificati di provaMarittima/SpedizioneCertificato di esame del tipoCertificati di prova del tipo/Rapporto di provaMarittima/SpedizionealtroConferma | General Product Approval |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
