3TF6933-8DM4

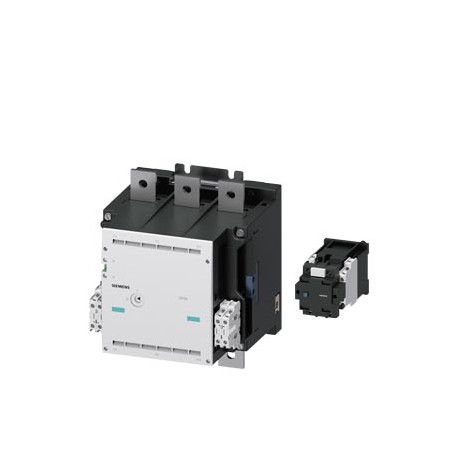

3TF6933-8DM4 SIEMENS Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (1000 V) Auxiliary switch 33 (3 NO+..
$0.00USD
4363 in magazzino
Specifiche chiave
:
EAN:4011209321557
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209321557 |
| Codice UPC | Not available |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 237 mm |
| larghezza | 230 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 295 mm |
| — solido | 2x (0.5 ... 1.0 mm²), 2x (1.0 ... 2.5 mm²) |
| ● a DC | 8.6g / 5 ms, 5.1g / 10 ms |
| Codice di gruppo | R711 |
| tempo di arco | 10 ... 15 ms |
| — verso l'alto | 10 mm |
| ● presso AC-1 | |
| ● a AC-3 | |
| Fattore Metallo | L-P----- |
| — avanti | 20 mm |
| — bloccato | 50 ... 240 mm² |
| ● presso AC-6a | |
| Data14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5805 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| ritardo di chiusura | |
| ritardo di apertura | |
| — verso il basso | 10 mm |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | SIRIUS 3RT12 and 3TF6 vacuum contactors |
| ultima modifica: | 7/2/2021 |
| ● attaccabile | 3 |
| Peso netto (kg) | 22,600 Kg |
| numero di fori | 1 |
| potenza operativa | |
| — di lato | 10 mm |
| ● valore nominale | 220 V |
| metodo di fissaggio | screw fixing |
| funzione del prodotto | |
| spaziatura richiesta | |
| Paese di origine | Turkey |
| Marina / Spedizione | other |
| diametro dei fori | 13.5 mm |
| posizione di montaggio | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| tensione di esercizio | |
| estensione del prodotto | |
| dimensione del contattore | 14 |
| ● valore iniziale | 0.8 |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| tensione di isolamento | |
| ● durante lo stoccaggio | -55 ... +80 °C |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 110,00 x 125,00 x 172,00 |
| Descrizione del prodotto | Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (1000 V) Auxiliary switch 33 (3 NO+3 NC) with reversing contactor 3TC4417-4A and series resistor DC economy circuit 220 V DC |
| temperatura ambiente | |
| frequenza operativa | |
| corrente operativa | |
| designazione del prodotto | Vacuum contactor |
| ● a AC-1 massimo | 700 1/h |
| ● interruttore ausiliario | No |
| ● durante il funzionamento | -25 ... +55 °C |
| ● valore a scala reale | 1.1 |
| ● per i contatti principali | |
| ● solido o intrecciato | 0.5 ... 2.5 mm² |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| progettazione del fusibile | |
| larghezza della barra di collegamento | 40 mm |
| ● a 24 V valore nominale | 10 A |
| ● a 48 V valore nominale | 10 A |
| Approvazione generale del prodotto | Functional Safety/Safety of Machinery |
| designazione del tipo di prodotto | 3TF6 |
| resistenza alla sovratensione | |
| — a 230 V valore nominale | 260 kW |
| — a 400 V valore nominale | 820 A |
| — a 500 V valore nominale | 820 A |
| — a 690 V valore nominale | 820 A |
| ● a 110 V valore nominale | 3.2 A |
| ● a 125 V valore nominale | 2.5 A |
| ● a 220 V valore nominale | 0.9 A |
| ● a 230 V valore nominale | 5.6 A |
| ● a 400 V valore nominale | 360 A |
| ● a 480 V valore nominale | 820 A |
| ● a 500 V valore nominale | 2.5 A |
| ● a 600 V valore nominale | 0.22 A |
| ● a 690 V valore nominale | 360 A |
| ● per motore CA trifase | |
| ● del contattore tipico | 5 000 000 |
| Dichiarazione di conformità | Test Certificates |
| umidità relativa minima | 10 % |
| — a 1000 V valore nominale | 580 A |
| ● contatto istantaneo | 3 |
| ● montaggio affiancato | Yes |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Versione modulare (EF001126) | true |
| ● per contatti ausiliari | |
| Tempi di consegna standard franco fabbrica | On request |
| Supplemento per materie prime | None |
| spessore della barra di collegamento | 6 mm |
| ● a AC-2 a AC-3 massimo | 200 1/h |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | Special Test Certificate |
| controllare la tensione di alimentazione in CC | |
| corrente operativa a AC-15 | |
| corrente operativa a DC-12 | |
| corrente operativa a DC-13 | |
| — a 200/208 V valore nominale | 290 hp |
| — a 220/230 V valore nominale | 350 hp |
| — a 460/480 V valore nominale | 700 hp |
| — a 575/600 V valore nominale | 860 hp |
| ● per il circuito di corrente principale | Connection bar |
| Divieto di sostanze (data) | 03/01/2017 |
| tipo di collegamento elettrico | |
| ● con montaggio affiancato | |
| ● al valore nominale AC-3 massimo | 1 000 V |
| ● del valore nominale del circuito principale | 8 kV |
| resistenza agli urti con impulso sinusoidale | |
| ● a AC-4 a 400 V valore nominale | 690 A |
| frequenza di commutazione a vuoto in corrente alternata | 1 000 1/h |
| potenza apparente operativa a AC-6a | |
| ● a 40 °C minimo consentito | 600 mm² |
| potenza di chiusura della bobina magnetica a corrente continua | 960 W |
| potere di tenuta della bobina magnetica a corrente continua | 20.6 W |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| prestazioni meccaniche prodotte [hp] | |
| ● cavi AWG per contatti principali | 2/0 ... 500 kcmil |
| corrente operativa massima a AC-12 | 10 A |
| ● del valore nominale del circuito ausiliario | 6 kV |
| Numero dell'articolo (numero di mercato) | 3TF6933-8DM4 |
| Potenza nominale di funzionamento NEMA (EF011960) | - |
| Tipo di tensione per l'attuazione (EF008242) | DC |
| ● per circuito ausiliario e di controllo | screw-type terminals |
| ● modulo funzionale per la comunicazione | No |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| — con tipo di incarico 2 richiesto | gG: 630 A (690 V, 50 kA), aM: 630 A (690 V, 50 kA), BS88: 630 A (690 V, 50 kA) |
| ● tra circuito principale e ausiliario | 500 V |
| numero di contatti NC per i contatti principali | 0 |
| numero di contatti NO per i contatti principali | 3 |
| codice di riferimento secondo IEC 81346-2 | Q |
| resistenza agli urti a impulso rettangolare | |
| ● al contattore per contatti ausiliari | Screw-type terminals |
| numero di poli per il circuito di corrente principale | 3 |
| tipo di tensione per il circuito di corrente principale | AC |
| — con tipo di coordinamento 1 richiesto | gG: 1250 A (690 V, 100 kA) |
| ● cavi AWG per contatti ausiliari | 2x (18 ... 12) |
| affidabilità dei contatti ausiliari | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| durata di vita meccanica (cicli di commutazione) | |
| corrente termica di breve durata limitata a 10 s | 7 000 A |
| ● tra circuito ausiliario e circuito ausiliario | 300 V |
| corrente a pieno carico (FLA) per motore CA trifase | |
| numero di contatti NC per contatti ausiliari | |
| numero di contatti NO per contatti ausiliari | |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 50 ... 240 mm² |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 240 ... 50 mm² |
| tipo di tensione della tensione di alimentazione di controllo | DC |
| ● contatto a specchio secondo IEC 60947-4-1 | Yes; One NC contact each must be connected in series for the right and left auxiliary switch block respectively |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 450.0 |
| Potenza nominale di funzionamento a AC-4, 400 V (EF008496) | 191.0 |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['-', '220'] |
| versione di controllo del meccanismo di azionamento dell'interruttore | Standard A1 - A2 |
| corrente operativa a DC-12 a 440 V valore nominale | 0.33 A |
| Corrente nominale di funzionamento Ie a AC-1, 400 V (EF001393) | - |
| Corrente nominale di funzionamento Ie a AC-3, 400 V (EF001392) | 820 |
| Corrente nominale di funzionamento Ie a AC-4, 400 V (EF008495) | 360 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41B / 41B |
| classificazione dei contatti ausiliari secondo UL | A600 / Q600 |
| ● per la protezione da cortocircuito del circuito principale | |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | - |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | - |
| sezione trasversale del conduttore collegabile per i contatti principali | |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP00 |
| — fino a 400 V per valore di picco di corrente n=30 valore nominale | 450 A |
| — fino a 500 V per valore di picco di corrente n=20 valore nominale | 675 A |
| — fino a 500 V per valore di picco di corrente n=30 valore nominale | 450 A |
| — fino a 690 V per valore di picco di corrente n=20 valore nominale | 675 A |
| — fino a 690 V per valore di picco di corrente n=30 valore nominale | 450 A |
| ● fino a 400 V per valore di picco di corrente n=20 valore nominale | 445 kVA |
| ● fino a 400 V per valore di picco di corrente n=30 valore nominale | 297 kVA |
| ● fino a 690 V per valore di picco di corrente n=20 valore nominale | 771 kVA |
| ● fino a 690 V per valore di picco di corrente n=30 valore nominale | 514 kVA |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| — fino a 1000 V per valore di picco di corrente n=20 valore nominale | 580 A |
| — fino a 1000 V per valore di picco di corrente n=30 valore nominale | 450 A |
| ● fino a 1000 V per valore di picco di corrente n=20 valore nominale | 1 003 kVA |
| ● fino a 1000 V per valore di picco di corrente n=30 valore nominale | 778 kVA |
| — fino a 690 V a temperatura ambiente 40 °C valore nominale | 910 A |
| — fino a 690 V a temperatura ambiente 55 °C valore nominale | 850 A |
| sezione trasversale del conduttore collegabile per contatti ausiliari | |
| — fino a 1000 V a temperatura ambiente 55 °C valore nominale | 800 A |
| ● del circuito principale con grado di inquinamento 3 valore nominale | 1 000 V |
| ● funzionamento a comando positivo secondo IEC 60947-5-1 | No |
| Numero di contatti principali come contatto normalmente aperto (EF001374) | 3 |
| sezione trasversale del conduttore collegabile nel circuito principale a AC-1 | |
| Numero di contatti normalmente chiusi come contatto principale (EF001375) | 0 |
| corrente di esercizio per circa 200000 cicli operativi a AC-4 | |
| umidità relativa a 55 °C secondo IEC 60068-2-30 massimo | 95 % |
| ● del circuito ausiliario con grado di inquinamento 3 valore nominale | 690 V |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 3 |
| ● per la protezione da cortocircuito dell'interruttore ausiliario richiesto | fuse gG: 10 A |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 3 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.03.2017 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di intervallo operativo controllo tensione di alimentazione valore nominale della bobina magnetica a CC | |
| tensione massima ammissibile per l'isolamento sicuro nelle reti con centro stella messo a terra | |
| potenza dissipata [W] a AC-3 a 400 V per il valore nominale della corrente operativa per conduttore | 70 W |
| Approvazione generale del prodottoSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàCertificato di esame del tipoDichiarazione di conformitàCertificati di provaMarina/SpedizioneDichiarazione di conformità del Regno UnitoCertificato di prova specialeCertificati di prova del tipo/Rapporto di provaVarieMarina/SpedizioneAltroMerci pericoloseConfermaVarieInformazioni sul trasporto | General Product Approval |
