Disponibile Prodotto più richiesto
3TC5217-5KB4

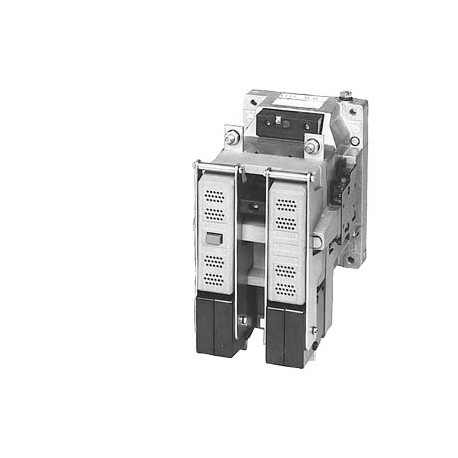

3TC5217-5KB4 SIEMENS Contactor size 8, 2-pole DC-4, Rated operating current 220 A Auxiliary switch 22 (2 NO ..
$0.00USD
4372 in magazzino
Specifiche chiave
:Value
EAN:4011209152687
Codice UPC:040892581270
Profondità:236 mm
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209152687 |
| Codice UPC | 040892581270 |
| Profondità | 236 mm |
| Larghezza | 180 mm |
| Altezza | 240 mm |
| ● a DC | 12g / 5 ms, 5,5g / 10 ms |
| Codice di gruppo | R711 |
| Tempo di arco | 20 ... 30 ms |
| Gruppo di prezzo | 41B |
| — verso l'alto | 10 mm |
| ● presso DC-1 | |
| Fattore Metallo | LDP----- |
| — avanti | 20 mm |
| Varie | Type Test Certificates/Test Report |
| Tipo di montaggio | screw fixing |
| Gruppo di prodotti | 5807 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| — All'indietro | 0 mm |
| — verso il basso | 10 mm |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | Not available |
| ultima modifica: | 08/13/2020 |
| Peso netto (kg) | 9,990 Kg |
| Potenza operativa | |
| numero di poli | 2 |
| tipo di tensione | DC |
| — di lato | 10 mm |
| ● valore nominale | 24 V |
| Spaziatura richiesta | |
| Paese di origine | Germany |
| Corrente di esercizio | |
| Estensione del prodotto | |
| Dimensioni del contattore | 8 |
| posizione di montaggio | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| ● durante lo stoccaggio | -50 ... +80 °C |
| ● per parti in tensione | |
| Temperatura ambiente | |
| Ritardo di chiusura a DC | 120 ... 400 ms |
| Ritardo di apertura a DC | 22 ... 35 ms |
| Frequenza operativa | |
| Dimensioni dell'imballaggio | 329,00 x 329,00 x 210,00 |
| Descrizione del prodotto | Contactor size 8, 2-pole DC-4, Rated operating current 220 A Auxiliary switch 22 (2 NO + 2 NC) Direct current operation G drive with integrated varistor 24 V DC |
| Designazione del prodotto | Contactor |
| ● a DC-1 massimo | 1 000 1/h |
| ● al DC-3 al DC-5 | |
| ● a DC-3 massimo | 600 1/h |
| ● a DC-5 massimo | 600 1/h |
| ● Interruttore ausiliario | No |
| ● durante il funzionamento | -25 ... +55 °C |
| Numero di contatti CO | |
| ● per parti messe a terra | |
| Progettazione del fusibile | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| — a 24 V valore nominale | 220 A |
| ● Classe di protezione IP | IP00 |
| ● a 24 V valore nominale | 10 A |
| ● a 48 V valore nominale | 10 A |
| ● a 60 V valore nominale | 10 A |
| Approvazione generale del prodotto | Functional Safety/Safety of Machinery |
| Designazione del tipo di prodotto | 3TC |
| — a 110 V valore nominale | 220 A |
| — a 220 V valore nominale | 220 A |
| — a 440 V valore nominale | 220 A |
| — a 600 V valore nominale | 220 A |
| — a 750 V valore nominale | 170 A |
| ● a 110 V valore nominale | 8 A |
| ● a 125 V valore nominale | 6 A |
| ● a 220 V valore nominale | 2 A |
| ● a 230 V valore nominale | 5.6 A |
| ● a 400 V valore nominale | 3.6 A |
| ● a 500 V valore nominale | 2.5 A |
| ● a 600 V valore nominale | 0.4 A |
| ● del contattore tipico | 10 000 000 |
| Dichiarazione di conformità | Test Certificates |
| ● Montaggio affiancato | Yes |
| ● contatto istantaneo | 2 |
| Regolamenti sul controllo delle esportazioni | ECCN : N / AL : N |
| Versione modulare (EF001126) | true |
| Corrente di esercizio a AC-15 | |
| Corrente di esercizio a DC-12 | |
| Corrente di esercizio a DC-13 | |
| ● per contatti ausiliari | 0 |
| Tempi di consegna standard franco fabbrica | 15 Day/Days |
| Supplemento per materie prime | None |
| Controllare la tensione di alimentazione in CC | |
| Unità di misura delle dimensioni del pacco | MM |
| — a filamento singolo o multiplo | 2x (1 ... 2,5 mm²) |
| Progettazione del soppressore di sovratensione | with varistor |
| Valore nominale della tensione di isolamento | 1 000 V |
| Dimensioni del prodotto (L x P x A) | Not available |
| ● con montaggio affiancato | |
| ● tipo di collegamento elettrico | screw-type terminals |
| Potenza di chiusura della bobina magnetica a corrente continua | 30 W |
| Potere di tenuta della bobina magnetica a corrente continua | 30 W |
| Corrente di esercizio a AC-12 massimo | 10 A |
| Protezione contro le scosse elettriche | finger-safe only with terminal cover |
| ● grado di protezione IP sulla parte frontale | IP00 |
| Numero dell'articolo (numero di mercato) | 3TC5217-5KB4 |
| Codice di riferimento secondo DIN EN 81346-2 | Q |
| Tipo di tensione per l'attuazione (EF008242) | DC |
| ● modulo funzionale per la comunicazione | No |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| — con tipo di incarico 2 richiesto | gG: 80 A (690 V, 100 kA) |
| Numero di contatti NC per i contatti principali | 0 |
| Numero di contatti NO per i contatti principali | 2 |
| Resistenza agli urti a impulso rettangolare | |
| ● Classe di protezione IP del terminale | IP00 |
| Numero di poli per il circuito di corrente principale | 2 |
| — con tipo di coordinamento 1 richiesto | gG: 250 A (690 V, 100 kA) |
| affidabilità dei contatti ausiliari | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| Durata meccanica (cicli di commutazione) | |
| ● con 2 percorsi di corrente in serie a DC-1 | |
| Numero di contatti NC per contatti ausiliari | 2 |
| Numero di contatti NO per contatti ausiliari | 2 |
| Tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (0.75 ... 2.5 mm²) |
| Tipo di tensione della tensione di alimentazione di controllo | DC |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['24', '24'] |
| ● con 2 percorsi di corrente in serie a DC-3 a DC-5 | |
| Classificazione dei contatti ausiliari secondo UL | A600 / P600 |
| ● per la protezione da cortocircuito del circuito principale | |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | - |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | - |
| Numero di identificazione e lettera per gli elementi di commutazione | 22 |
| Potenza nominale di funzionamento a DC-3 / DC-5 a 440 V (EF007026) | 82.0 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| ● Tipo di collegamento elettrico per il circuito di corrente principale | screw-type terminals |
| Numero di contatti principali come contatto normalmente aperto (EF001374) | 2 |
| Numero di contatti normalmente chiusi come contatto principale (EF001375) | 0 |
| Corrente nominale di funzionamento Ie a DC-3 / DC-5 a 440 V (EF007035) | 220 |
| ● del contattore con blocco interruttore ausiliario aggiunto tipico | 10 000 000 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 2 |
| ● per la protezione da cortocircuito dell'interruttore ausiliario richiesto | gG: 16 A (500 V, 1 kA) |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 2 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.03.2017 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● Tipo di collegamento elettrico per circuito di corrente ausiliaria e di controllo | screw-type terminals |
| tensione massima ammissibile per un isolamento sicuro tra bobina e contatti principali secondo EN 60947-1 | 660 V |
| Approvazione generale del prodottoSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàCertificato di esame del tipoDichiarazione di conformitàCertificati di provaMarina/SpedizioneAltroVarieCertificati di prova del tipo/Rapporto di provaCertificato di prova specialeVarieConferma | General Product Approval |
