3SU1803-3NB00-1AE1

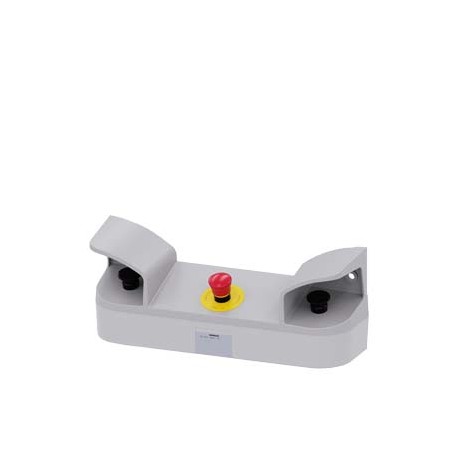

3SU1803-3NB00-1AE1 SIEMENS Two-hand operation console for command devices, 22 mm, round, Enclosure material ..
$0.00USD
3315 in magazzino
Specifiche chiave
:Type Test Certificates/Test Report
EAN:4011209953789
Codice UPC:804766075223
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Type Test Certificates/Test Report | |
| EAN | 4011209953789 |
| Codice UPC | 804766075223 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 137.4 mm |
| larghezza | 469.2 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 185.3 mm |
| Codice di gruppo | R711 |
| ● blocco | No |
| Conferma | |
| Data5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | None |
| ● come kit | No |
| Gruppo di prodotti | 5454 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Famiglia di prodotti | Two-hand operation consoles |
| stato di consegna | |
| ultima modifica: | 1/26/2022 |
| Peso netto (kg) | 2,420 Kg |
| caratteristica del prodotto | |
| funzione del prodotto | |
| Paese di origine | Germany |
| Marina / Spedizione | other |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS ACT |
| ● durante lo stoccaggio | -40 ... +80 °C |
| Dimensioni dell'imballaggio | 188,00 x 816,00 x 227,00 |
| Descrizione del prodotto | two-hand operation console for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 3 holes for command points, 8 additional preset breaking points for 22 mm command devices, 2 mushroom pushbuttons black 40 mm, 2x1NO+1NC, screw terminal, 1 EMERGENCY STOP red, 40 mm, 2 NC, screw terminal, front mounting, with cable cut-outs for metric screw connections |
| temperatura ambiente | |
| designazione del prodotto | Two-hand operation console |
| classe di protezione IP | IP66 |
| Con piede (EF002408) | false |
| ● durante il funzionamento | -25 ... +70 °C |
| ● apertura positiva | Yes |
| progettazione dell'alloggiamento | Two-hand operating console with standard components |
| colore della piastra di supporto | Yellow |
| materiale del supporto | Plastic |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| colore dell'anello anteriore | black |
| ● commutazione scaglionata | No |
| Approvazione generale del prodotto | Declaration of Conformity |
| marcatura della piastra di supporto | EMERGENCY-STOP |
| numero di piastre di supporto | 1 |
| numero di punti di comando | 3 |
| designazione del tipo di prodotto | 3SU1 |
| tipo di dispositivo di sblocco | A = none / B = rotate to unlock / C = none |
| Dichiarazione di conformità | Test Certificates |
| materiale del recinto | plastic |
| numero di moduli di contatto | 6 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| materiale dell'anello anteriore | plastic |
| ● Funzione di spegnimento di emergenza | Yes |
| Tempi di consegna standard franco fabbrica | 55 Day/Days |
| Supplemento per materie prime | None |
| Con blocco interruttore (EF002405) | false |
| ● Funzione di ARRESTO DI EMERGENZA | Yes |
| Unità di misura delle dimensioni del pacco | MM |
| Commutazione a gradini (EF002409) | false |
| componente del prodotto anello anteriore | Yes |
| Divieto di sostanze (data) | 10/01/2014 |
| numero di articolo del produttore | |
| colore dell'elemento di azionamento | A = black / B = red / C = black |
| forma dell'elemento di azionamento | round |
| ● del modulo di contatto fornito | R2 = 3SU1400-1AA10-1BA0 / L2 = 3SU1400-1AA10-1BA0 / M1 = 3SU1400-1AA10-1CA0 / R1 = 3SU1400-1AA10-1CA0 / L1 = 3SU1400-1AA10-1CA0 / M2 = 3SU1400-1AA10-1CA0 |
| colore della parte superiore della custodia | grey |
| progettazione dell'elemento di azionamento | A = mushroom pushbutton / B = EMERGENCY STOP mushroom pushbutton / C = mushroom pushbutton |
| ● di contenitore vuoto fornito | 3SU1803-3AA00-0AA1 |
| ● precablato su terminale a striscia | No |
| grado di protezione NEMA | 1, 4X, 12K, indoor use only, 13 |
| supporto/piedistallo per componenti del prodotto | No |
| proporzione di guasti pericolosi | |
| metodo di fissaggio del contenitore | Horizontal |
| materiale dell'elemento di azionamento | plastic |
| Versione come kit di montaggio (EF002406) | false |
| Numero dell'articolo (numero di mercato) | 3SU1803-3NB00-1AE1 |
| Precablaggio su guida terminale (EF002404) | false |
| Schema per il controllo a due mani (EF002407) | true |
| Adatto per arresto di emergenza (EF001433) | true |
| Obbligo di ritiro dei RAEE (2012/19/UE) | No |
| codice di riferimento secondo IEC 81346-2 | S |
| tipo di collegamento elettrico sull'involucro | Cable routing at the rear 2 x M25 |
| progettazione del contatto dei contatti ausiliari | Silver alloy |
| metodo di fissaggio dei moduli e degli accessori | Front plate mounting |
| numero di contatti NC per contatti ausiliari | 4 |
| numero di contatti NO per contatti ausiliari | 2 |
| resistenza agli urti secondo IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| corrente continua del fusibile DIAZED gG | 10 A |
| corrente continua dell'MCB caratteristico C | 10 A; for a short-circuit current smaller than 400 A |
| ● con basso tasso di domanda secondo SN 31920 | 20 % |
| principio di funzionamento dell'elemento di azionamento | A = momentary contact / B = latching / C = momentary contact |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 10 ... 500 Hz: 5g |
| ● con alto tasso di domanda secondo SN 31920 | 20 % |
| corrente continua del fusibile rapido DIAZED | 10 A |
| ● del supporto fornito nel punto di comando A | 3SU1550-0AA10-0AA0 |
| ● del supporto fornito nel punto di comando B | 3SU1550-0AA10-0AA0 |
| ● del supporto fornito nel punto di comando C | 3SU1550-0AA10-0AA0 |
| ● dell'attuatore fornito al punto di comando A | 3SU1000-1BD10-0AA0 |
| ● dell'attuatore fornito al punto di comando B | 3SU1000-1HB20-0AA0 |
| ● dell'attuatore fornito al punto di comando C | 3SU1000-1BD10-0AA0 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41J / 41J |
| Valore B10 con elevato tasso di domanda secondo SN 31920 | 100 000 |
| Numero di contatti come contatto normalmente aperto (EF008256) | 2 |
| ● degli accessori forniti al punto di comando B | 3SU1900-0BB31-0AT0 |
| ● del modulo di contatto fornito al punto di comando A 1 | 3SU1400-1AA10-1CA0 |
| ● del modulo di contatto fornito al punto di comando A 3 | 3SU1400-1AA10-1BA0 |
| ● del modulo di contatto fornito al punto di comando B 1 | 3SU1400-1AA10-1CA0 |
| ● del modulo di contatto fornito al punto di comando B 3 | 3SU1400-1AA10-1CA0 |
| ● del modulo di contatto fornito al punto di comando C 1 | 3SU1400-1AA10-1CA0 |
| ● del modulo di contatto fornito al punto di comando C 3 | 3SU1400-1AA10-1BA0 |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 4 |
| tasso di guasto [FIT] con basso tasso di domanda secondo SN 31920 | 100 FIT |
| categoria ambientale durante il funzionamento secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2014 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Approvazione generale del prodottoDichiarazione di conformitàConfermaDichiarazione di conformità del Regno UnitoDichiarazione di conformitàCertificati di provaMarittima/SpedizioneCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarittima/SpedizioneAltroConferma | General Product Approval |
