Disponibile Prodotto più richiesto
3SU1551-1AB20-3MA0

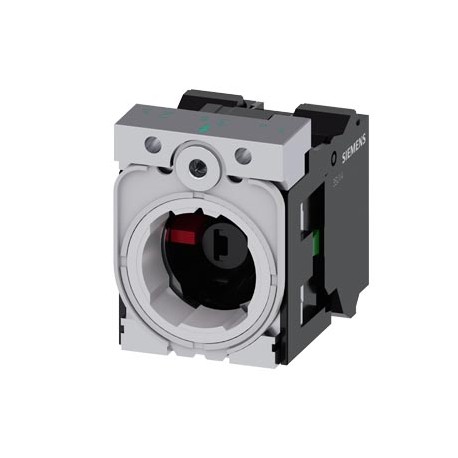

3SU1551-1AB20-3MA0 SIEMENS holder, universal, 3-way, plastic/metal, 1 NO, 1 NC, LED module, red, 24 V AC/DC,..
$0.00USD
3110 in magazzino
Specifiche chiave
:Confirmation
EAN:4047621073637
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4047621073637 |
| Codice UPC | Not available |
| ETIM | 5 |
| larghezza | 30 mm |
| eClass | 6 |
| altezza | 40 mm |
| ● a corrente alternata | |
| ● diodo | Yes |
| Codice di gruppo | R711 |
| Fattore Metallo | LBO----- |
| Data14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5452 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365019 |
| Famiglia di prodotti | Holders |
| ultima modifica: | 1/27/2022 |
| Peso netto (kg) | 0,069 Kg |
| corrente termica | 10 A |
| Modello (EF000010) | - |
| metodo di fissaggio | front plate mounting |
| resistenza agli urti | |
| ● fonte di luce | Yes |
| Paese di origine | Germany |
| Certificati di prova | other |
| tensione di esercizio | |
| componente del prodotto | |
| coppia di serraggio | |
| ● a cavi AWG | 2x (24 ... 16) |
| ● per la messa a terra | 0.8 ... 1 N·m |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| profondità di installazione | 49.8 mm |
| larghezza di installazione | 30 mm |
| nome del marchio del prodotto | SIRIUS ACT |
| ● durante lo stoccaggio | -40 ... +80 °C |
| Dimensioni dell'imballaggio | 83,00 x 158,00 x 27,00 |
| Descrizione del prodotto | holder, universal, 3-way, plastic/metal, 1 NO, 1 NC, LED module, red, 24 V AC/DC, spring-loaded terminal >>new design<< |
| temperatura ambiente | |
| affidabilità dei contatti | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| grado di inquinamento | 3 |
| designazione del prodotto | Holders |
| ● resistore in serie | No |
| tipo di sorgente luminosa | LED |
| resistenza alle vibrazioni | |
| ● durante il funzionamento | -25 ... +70 °C |
| ● trasformatore della lampada | No |
| numero di moduli LED | 1 |
| ● al valore nominale DC | 24 ... 24 V |
| Portalampada (EF000048) | None |
| materiale del supporto | Plastic |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | Declaration of Conformity |
| Certificato di prova speciale | Confirmation |
| designazione del tipo di prodotto | 3SU1 |
| — a 50 Hz valore nominale | 24 ... 24 V |
| — a 60 Hz valore nominale | 24 ... 24 V |
| colore della sorgente luminosa | red |
| numero di moduli di contatto | 2 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Metodo di montaggio (EF000003) | Front fastening |
| ● del modulo LED fornito | 3SU1401-1BG20-3AA0 |
| ● del supporto fornito | 3SU1550-0AA10-0AA0 |
| Tempi di consegna standard franco fabbrica | 55 Day/Days |
| Supplemento per materie prime | None |
| frequenza operativa massima | 3 600 1/h |
| Unità di misura delle dimensioni del pacco | MM |
| Divieto di sostanze (data) | 10/01/2014 |
| numero di articolo del produttore | |
| tipo di collegamento elettrico | |
| valore nominale della tensione di isolamento | 320 V |
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5g |
| ● di moduli e accessori | Spring-type terminal |
| ● del modulo di contatto fornito | 3SU1400-1AA10-3BA0, 3SU1400-1AA10-3CA0 |
| progettazione dell'elemento di azionamento | 3-way with module |
| ● secondo IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| funzione prodotto apertura positiva | Yes |
| forma dell'apertura di installazione | round |
| classe di protezione IP del terminale | IP20 |
| spessore della piastra frontale utilizzabile | 1 ... 6 mm |
| corrente di spunto del modulo LED massima | 2 A |
| valore nominale della resistenza alla sovratensione | 4 kV |
| Numero dell'articolo (numero di mercato) | 3SU1551-1AB20-3MA0 |
| ● solido senza lavorazione dell'estremità centrale | 2x (0.25 ... 1.5 mm²) |
| Tipo di collegamento elettrico (EF003961) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| codice di riferimento secondo IEC 81346-2 | U |
| Numero di interruttori di segnalazione guasti (EF007613) | - |
| progettazione del contatto dei contatti ausiliari | Silver alloy |
| numero di contatti NC per contatti ausiliari | 1 |
| numero di contatti NO per contatti ausiliari | 1 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 2x (0.25 ... 0.75 mm²) |
| ● del modulo di contatto fornito in posizione 1 | 3SU1400-1AA10-3BA0 |
| ● del modulo di contatto fornito in posizione 2 | 3SU1400-1AA10-3CA0 |
| corrente continua del fusibile DIAZED gG | 10 A |
| corrente continua dell'MCB caratteristico C | 10 A; for a short-circuit current smaller than 400 A |
| coppia di serraggio delle viti nella staffa | 1 ... 1.2 N·m |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (0.25 ... 1.5 mm²) |
| corrente continua del fusibile rapido DIAZED | 10 A |
| corrente di esercizio a AC-15 a 230 V valore nominale | 6 A |
| durata di vita meccanica (cicli di commutazione) tipica | 10 000 000 |
| ● per applicazioni ferroviarie secondo EN 61373 | Category 1, Class B |
| Numero di contatti come contatto di commutazione (EF008257) | 0 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41J / 41J |
| Corrente nominale di funzionamento Ie a AC-15, 230 V (EF001385) | 6 |
| Numero di contatti come contatto normalmente aperto (EF008256) | 1 |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 1 |
| categoria ambientale durante il funzionamento secondo IEC 60721 | 3M6, 3S2, 3B2, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted) |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2014 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approvazione generale del prodottoDichiarazione di conformitàCertificati di provaConfermaDichiarazione di conformità del Regno UnitoCertificati di prova di tipo/Rapporto di provaCertificati di provaAltroCertificato di prova specialeConferma | General Product Approval |
Descrizione del prodotto
Support for 3 modules, metal, 1 NA, 1NC, LED module, red, 24 V AC/DC, spring terminal. Manufactured to order. Non-Cancelable Non-Returnable.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
