Disponibile Prodotto più richiesto
3SU1400-1AA10-3GA0

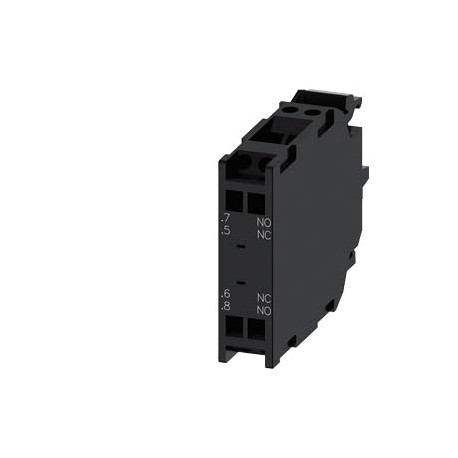

3SU1400-1AA10-3GA0 SIEMENS Contact module with 2 contact elements, 1 NO leading + 1 NC lagging, spring-type ..
$0.00USD
3761 in magazzino
Specifiche chiave
:Value
EAN:4011209951037
Codice UPC:804766526718
Profondità:49.7 mm
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209951037 |
| Codice UPC | 804766526718 |
| Profondità | 49.7 mm |
| Larghezza | 9.8 mm |
| Altezza | 36 mm |
| ● a corrente alternata | |
| ● a DC | |
| Codice di gruppo | R711 |
| Gruppo di prezzo | 41J |
| ● tipico | 10 000 000 |
| Fattore Metallo | LBO----- |
| Tipo di montaggio | front panel mounting |
| Gruppo di prodotti | 5452 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Famiglia di prodotti | Not available |
| ultima modifica: | 08/06/2020 |
| Peso netto (kg) | 0,018 Kg |
| corrente termica | 10 A |
| Tipo di tensione | |
| — valore nominale | 5 ... 500 V |
| ● valore nominale | 500 V |
| Modello (EF000010) | - |
| Funzione del prodotto | |
| Resistenza agli urti | |
| Paese di origine | Germany |
| Marina / Spedizione | other |
| Tensione di esercizio | |
| Certificati di prova | Marine / Shipping |
| Tensione di isolamento | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| Nome del marchio del prodotto | SIRIUS ACT |
| ● durante lo stoccaggio | -40 ... +80 °C |
| Temperatura ambiente | |
| Affidabilità dei contatti | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| Grado di inquinamento | 3 |
| Dimensioni dell'imballaggio | 95,00 x 159,00 x 20,00 |
| Descrizione del prodotto | Contact module with 2 contact elements, 1 NO leading + 1 NC lagging, spring-type terminal, for front plate mounting |
| Designazione del prodotto | Contact module |
| Classe di protezione IP | |
| ● contatto principale | 1 |
| ● del terminale | IP20 |
| Resistenza alle vibrazioni | |
| ● durante il funzionamento | -25 ... +70 °C |
| ● del recinto | IP40 |
| ● apertura positiva | Yes |
| ● con conduttori AWG | 2x (24 ... 16) |
| ● commutazione ritardata | 1 |
| Portalampada (EF000048) | - |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● a 24 V valore nominale | 10 A |
| ● a 48 V valore nominale | 10 A |
| Approvazione generale del prodotto | Declaration of Conformity |
| Designazione del tipo di prodotto | 3SU1 |
| — a 50 Hz valore nominale | 5 ... 500 V |
| — a 60 Hz valore nominale | 5 ... 500 V |
| ● a 110 V valore nominale | 10 A |
| ● a 230 V valore nominale | 8 A |
| ● a 400 V valore nominale | 6 A |
| ● a 500 V valore nominale | 1.4 A |
| ● della tensione di ingresso | AC/DC |
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5g |
| Regolamenti sul controllo delle esportazioni | ECCN : N / AL : N |
| Metodo di montaggio (EF000003) | - |
| Corrente di esercizio a AC-12 | |
| Corrente di esercizio a AC-15 | |
| Corrente di esercizio a DC-12 | |
| Corrente di esercizio a DC-13 | |
| ● secondo IEC 60068-2-27 | Sinusoidal half-wave 50 g / 11 ms |
| Frequenza operativa massima | 3 600 1/h |
| Tempi di consegna standard franco fabbrica | 5 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| ● della tensione di esercizio | AC/DC |
| Tipo di collegamento elettrico | spring-loaded terminals |
| Dimensioni del prodotto (L x P x A) | Not available |
| ● di moduli e accessori | Front plate mounting |
| Certificati di prova di tipo/Rapporto di prova | Special Test Certificate |
| Valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3SU1400-1AA10-3GA0 |
| Codice di riferimento secondo DIN EN 61346-2 | S |
| Codice di riferimento secondo DIN EN 81346-2 | S |
| ● solido senza lavorazione dell'estremità centrale | 2x (0.25 ... 1.5 mm²) |
| Tipo di collegamento elettrico (EF003961) | Spring clamp connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Resistenza elettrica (cicli di commutazione) | |
| Durata meccanica (cicli di commutazione) | |
| Numero di interruttori di segnalazione guasti (EF007613) | - |
| Progettazione del contatto dei contatti ausiliari | Silver alloy |
| Numero di contatti NC per contatti ausiliari | 1 |
| Numero di contatti NO per contatti ausiliari | 1 |
| Tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 2x (0.25 ... 0.75 mm²) |
| Corrente continua dell'MCB caratteristica C | 10 A |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (0.25 ... 1.5 mm²) |
| ● per applicazioni ferroviarie secondo DIN EN 61373 | Category 1, Class B |
| Numero di contatti come contatto di commutazione (EF008257) | 1 |
| Corrente nominale di funzionamento Ie a AC-15, 230 V (EF001385) | 4 |
| Numero di contatti come contatto normalmente aperto (EF008256) | 1 |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 1 |
| Categoria ambientale durante il funzionamento secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3 (without salt spray), 3K6 (with relative humidity of 10 ... 95%, no condensation in operation permitted) |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2014 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Approvazione generale del prodottoDichiarazione di conformitàKCMiscellaneaCertificati di provaMarina/SpedizioneCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarina/SpedizioneAltroConferma | General Product Approval |
